| 主机型号 | CPU | GPU | LAN | USB2.0 | USB3.1 | Memory | SSD | Power |
| EM2000 | 支持国产飞腾
腾锐D2000 八核2.3G、腾锐FT2000四核2.6G |
板载X100 4G/8G独显
可选 |
4 | 8 | 5 | 2*NB-DDR4
64G（MAX） |
1*M.2
4*SATA |
ATX |
| 2 |

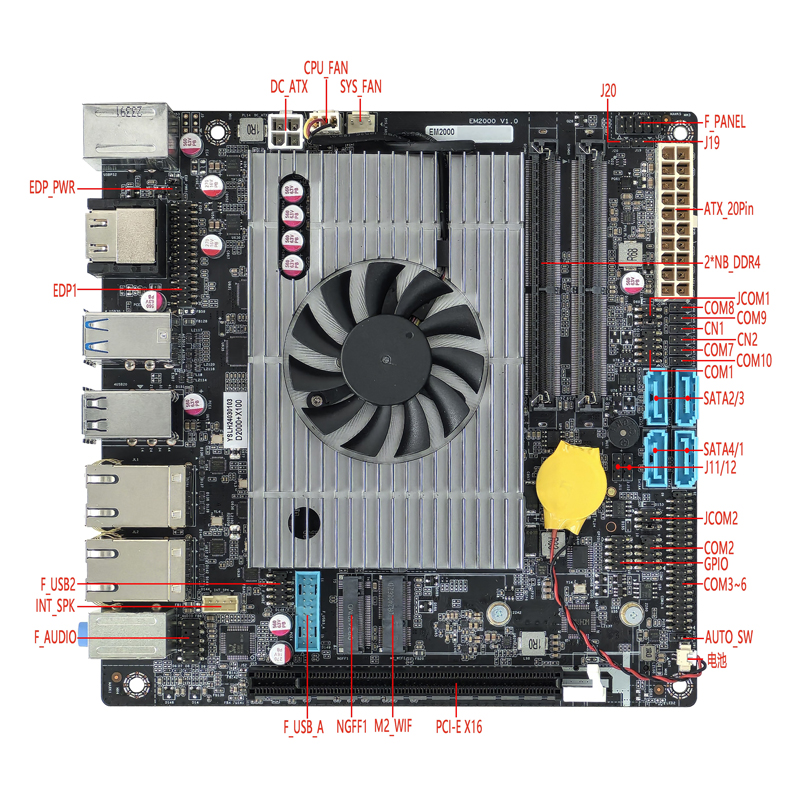

| 主板尺寸 | 170mm（L）*170mm（W）*42mm（H） | |
| CPU | 支持国产飞腾 腾锐D2000 八核 2.3G、腾锐FT2000四核2.6G | |
| 芯片组 | 飞腾X100 | |
| 电源 | 1*20Pin ATX1 | 标准台式机电源
主板满载功耗约60W，建议用200W以上电源 |
| 1*4Pin DC_ATX1 | ||
| 内存 | 2*SODIMM插槽 | 立式插槽，支持NB-DDR4内存，支持2133/2400/2666MHz内存，最大支持64G |
| 网络功能 | 4/2*LAN-RJ45接口 | 默认支持裕太微YT6801千兆网卡，可选支持 Realtek 8111H 千兆网卡；
四网口和双网口可选；支持网络唤醒功能；不支持PXE无盘功能； |
| 1*M2_WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 WiFi模块，可改支持WiFi蓝牙模块 | |
| 1*CN1接口 | PCIE 3.0信号，支持Key-B接口M.2 5G（3052/3042）模块，可改硬件支持M.2 4G（3042）模块 | |
| M2_WIFI改蓝牙的USB信号与F_USB2插针第1/3/5/7Pin脚二选一，默认F_USB2插针有信号
CN1接口的4G信号与F_USB2插针第2/4/6/8/10Pin脚二选一，默认F_USB2插针有信号 |
||
| 显示功能 | 显卡 | 支持板载X100 4G/8G独显
支持单显、双显扩展、双显复制 |

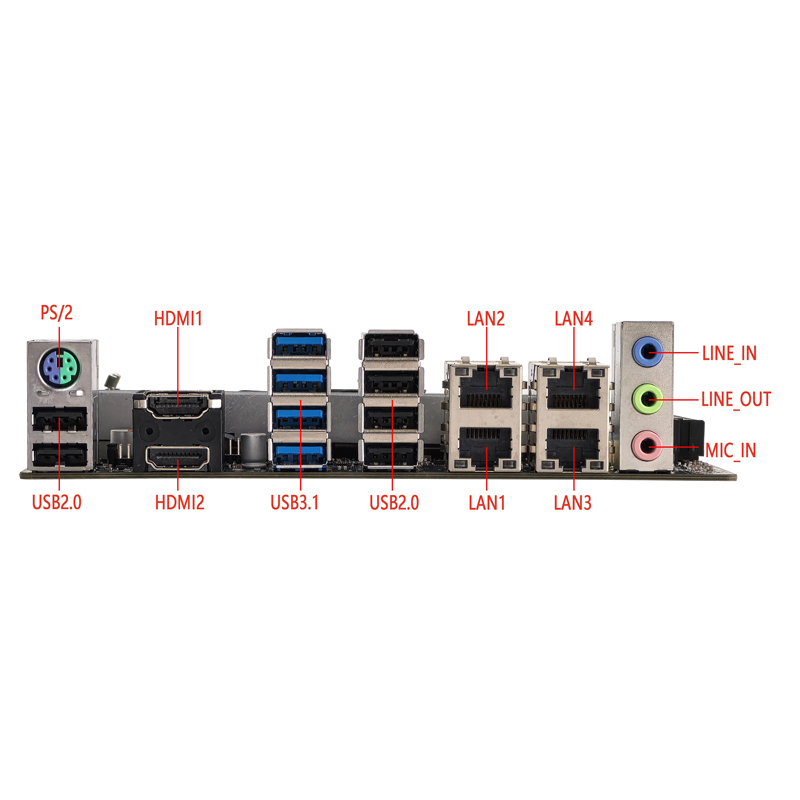

| 1*HDMI1® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*HDMI2® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*EDP1插针 | EDP-C屏线，支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |
| 1*EDP_PWR插针 | EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| HDMI2®接口与EDP1插针信号为二选一，默认HDMI2®有信号，可改硬件支持EDP1信号；
使用HDMI1® + EDP1复制显示或扩展显示时，HDMI1®接口的屏分辨率要等于或高于EDP1接口的屏分辨率，否则可能显示异常； 双HDMI®可以正常使用； |
||
| 1*PCI-E X16接口 | PCIE3.0信号，可接国产独立显卡(PCI-E为X8信号) | |
| USB功能 | 4*USB3.1接口 | 后置标准USB3.1 Gen1接口，最大传输宽带为5Gbps |
| 6*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB3_A插针 | 前置USB3.1 Gen1插针，一组有1*USB3.1 Gen1 （19Pin，2*10Pin，2.0mm） | |
| F_USB3_A插针第11-19Pin脚无信号；第1-9Pin脚可用； | ||
| 声音功能 | 默认支持 Conexant CX20632声卡；
可选支持集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 |
|
| 1*LINE_IN接口 | 支持线路输入（蓝色） | |
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |
| 硬盘功能 | 1*NGFF1接口 | 主板NGFF支持Key-M接口M.2 2280 NVME PCIE3.0 x4 SSD，默认NVMe（PCIE）协议，可改支持SATA协议；可选支持M.2 2242 |
| 1*SATA1/2/3/4接口 | 标准SATA硬盘接口，支持SATA 3.0 | |
| NGFF1的SATA信号与SATA4接口的信号二选一，默认SATA4接口有信号 | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选，需刷对应BIOS （9Pin，2*5Pin，2.0mm） |
| 1*COM2插针 | 支持标准RS232 /485可选，需刷对应BIOS （9Pin，2*5Pin，2.0mm） | |
| 1*JCOM1插针 | 控制COM1第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | |
| 1*JCOM2插针 | 控制COM2第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | |
| COM3-6插针 | 支持标准RS232 （39Pin，2*20Pin，2.0mm） | |
| COM7/8/9/10插针 | 支持标准TTL （3Pin，1*3Pin，2.0mm） | |

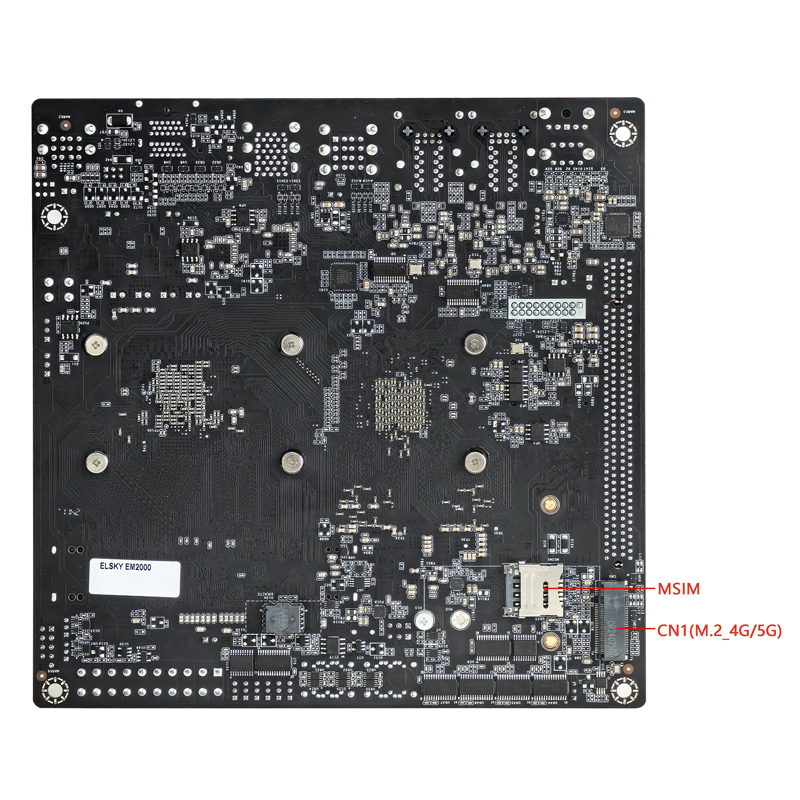

| 1*SIM卡槽 | 支持SIM卡，用4G/5G时需要SIM卡 | |
| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*SYS-FAN插针 | SYS风扇插针，全速 （3Pin，1*3Pin，2.54mm） | |
| 1*GPIO插针 | GPIO 控制插针，支持 8 路 GPIO 信号 （10Pin，2*5Pin，2.0mm） | |
| 1*PS/2接口 | 支持PS/2键盘鼠标 | |
| 1*J11/J12插针 | 调试插针 （3Pin，1*3Pin，2.54mm） | |
| 1*J19/J20插针 | 调试插针 （3Pin，1*3Pin，2.0mm） | |
| 运行环境 | 工作温度：0℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | 支持上电开机，定时开机，远程开关机设备智能识别（需刷指定BIOS） | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒）（需刷指定BIOS） | |
| 操作系统 | 支持银河麒麟（Kylin-Desktop-V10-SP1-Release-2403-ARM64），Linux，等国产系统（需支持X100版本） | |
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
