| 主板尺寸 | 170mm（L）*170mm（W）*42mm（H） | |
| CPU | 支持国产兆芯KX6000 16NM全系列板贴CPU | |

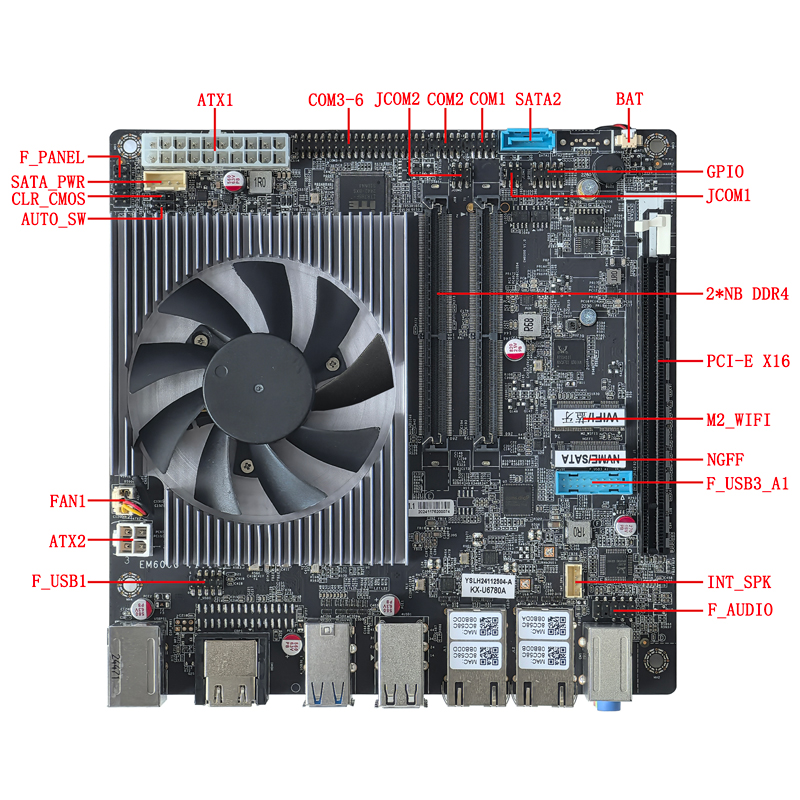

| 电源 | 1* ATX1（20Pin） | 标准台式机电源
主板满载功耗约90W，建议用200W以上电源 |
| 1* ATX2（4Pin） | ||
| 内存 | 2*SODIMM插槽 | 立式插槽，支持NB-DDR4内存，支持2133/2400/2666MHz内存，最大支持64G |
| 网络功能 | 2/4*LAN-RJ45接口 | 四网：默认支持裕太微YT6801千兆网卡，可选支持 Realtek 8111H 千兆网卡；
双网：支持裕太微YT6801千兆网卡，可选支持 Realtek 8111H 千兆网卡 支持网络唤醒，PXE功能 |
| 1*M2_WIFI接口 | PCIE 3.0信号，支持 Key-E接口M.2 2230 WiFi/蓝牙模块 | |
| 1*CN2接口 | PCIE 3.0信号，支持Key-B接口M.2 5G（3052/3042）模块，可改螺柱支持M.2 4G（3042）模块 | |
| 显示功能 | 显卡 | 集成ZX C960 DX11超核心显卡，支持单显、双显复制、双显扩展 |
| 1*HDMI1 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*HDMI2 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*EDP1插针 | EDP-C屏线；支持2K分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |
| 1*EDP_PWR1插针 | EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| HDMI1接口与EDP1插针信号为二选一，默认HDMI1有信号，EDP1插针无信号 | ||
| 1*PCI-E X16接口 | PCIE3.0信号，可接国产独立显卡(PCI-E为X8信号) | |
| USB功能 | 4*USB3.0接口 | 后置标准USB3.0接口，最大传输宽带为5Gbps |
| 6*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB3_A插针 | 前置USB3.0插针，一组有2*USB3.0 （19Pin，2*10Pin，2.0mm） | |
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 | |
| 1*LINE_IN接口 | 支持线路输入（蓝色） | |
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |
| 硬盘功能 | 1*NGFF接口 | 支持PCIE3.0（PCIE 为X2信号）,支持Key-M接口M.2 2280硬盘
默认支持NVME（PCIE）协议和SATA协议自动切换 |
| 1*SATA1/2接口 | 标准SATA硬盘接口，支持SATA 3.0 | |
| 1*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | |
| NGFF的SATA信号与SATA2接口的信号二选一，默认不带SATA2接口 | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选，BIOS设置 （9Pin，2*5Pin，2.0mm） |
| 1*COM2插针 | 支持标准RS232 （9Pin，2*5Pin，2.0mm） | |
| COM3-6插针 | 支持标准RS232 （39Pin，2*20Pin，2.0mm） | |
| 1*JCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | |

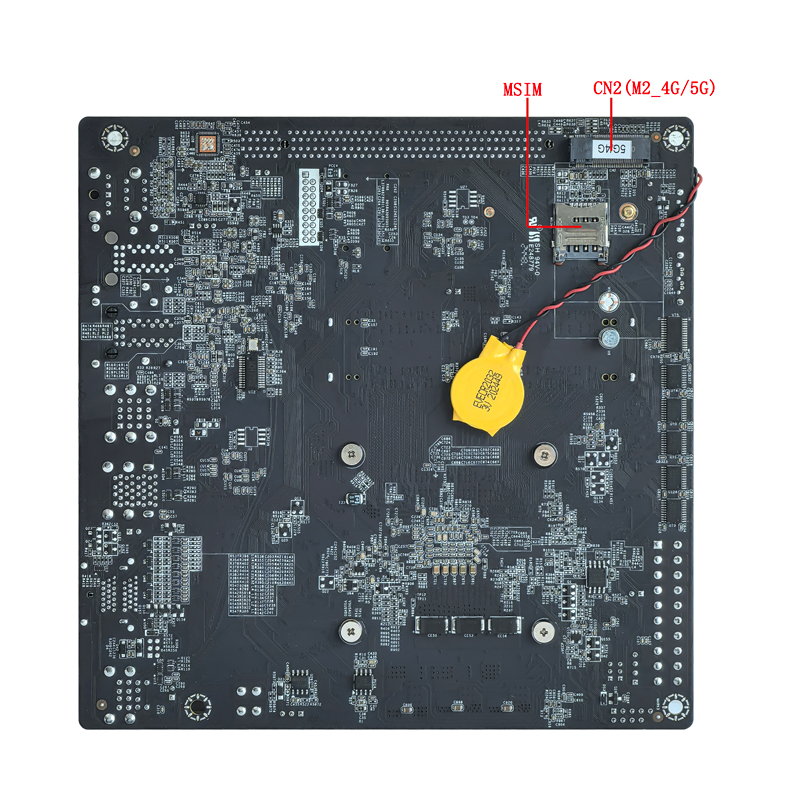

| 1*MSIM卡槽 | 支持SIM卡，用4G/5G时需要SIM卡 | |
| 1*FAN1插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*GPIO插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | |

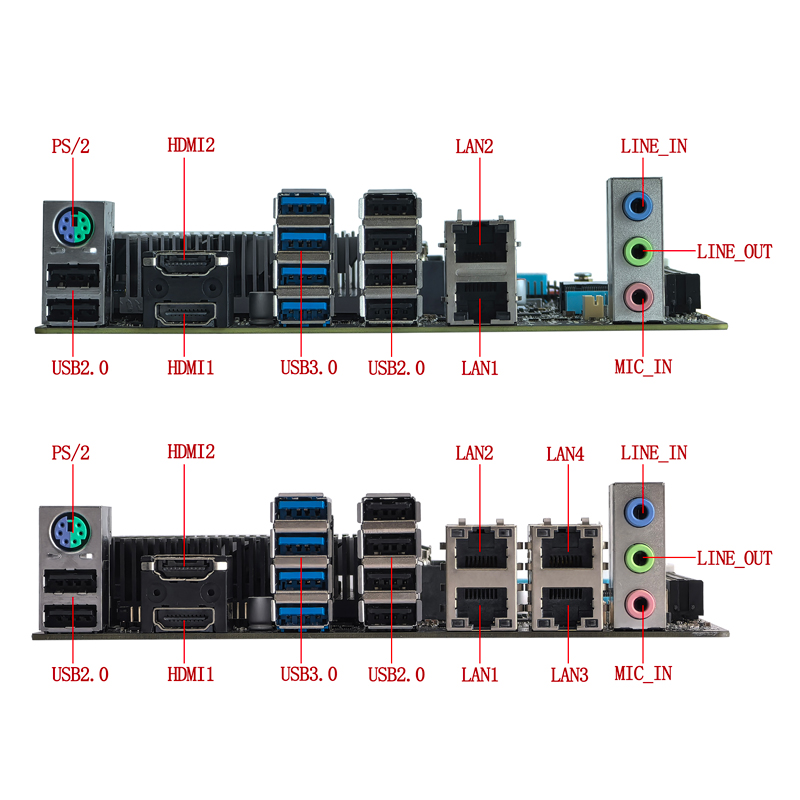

| 1*PS/2接口 | 支持PS/2键盘鼠标 | |
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | 支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |
| 操作系统 | 支持Windows 10，Windows 7，Linux，国产系统等 | |

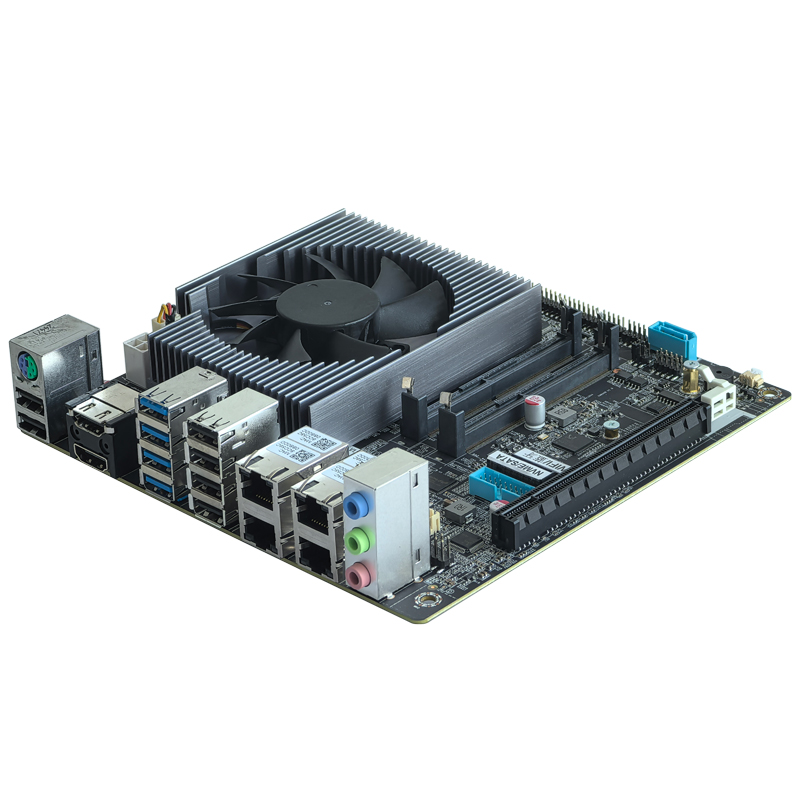

产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
