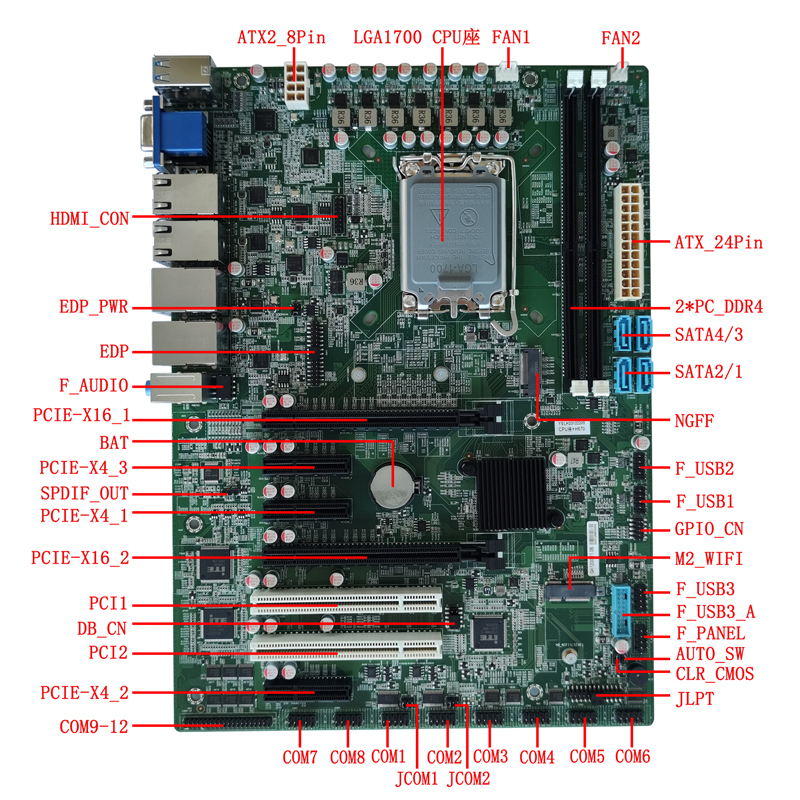

| 主板尺寸 | 305mm（L）*220mm（W）*42mm（H） | |
| CPU | 支持Intel® Alder Lake 12代LGA1700酷睿i3-12300 、i5-12400 、i7-12700、i9-12900等 | |
| 支持Intel® Raptor Lake 13代LGA1700酷睿i3-13100 、i5-13400 、i7-13700、i9-13900等 | ||
| 支持Intel® Raptor Lake 14代LGA1700酷睿i3-14100 、i5-14400、i7-14700 、i9-14900等 | ||
| 芯片组 | Intel® H670 Chipset | |
| 电源 | 1*24Pin ATXPWR1 | 标准台式机电源
CPU最大睿频功耗约219W，建议用500W以上电源 |
| 1*8Pin ATX2 | ||
| 内存 | 2*DIMM插槽 | PC-DDR4内存，支持2133/2400/2666/2933/3200MHz内存，最大支持64G |

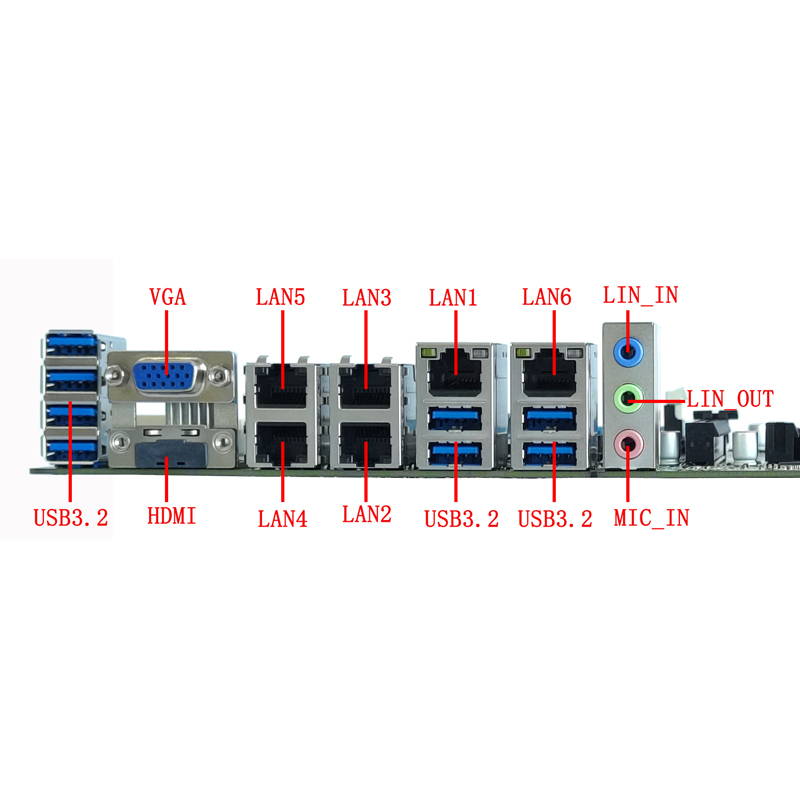

| 网络功能 | 2/4/6*LAN接口 | 六网：默认支持1*Intel® I219V+5*Intel® I226-V 2.5G网卡
四网：支持1*Intel® I219V+3*Intel® I226-V 2.5G网卡 双网：支持1*Intel® I219V+1*Intel® I226-V 2.5G网卡 支持网络唤醒，PXE功能 |
| 1*M2-WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持WiFi蓝牙模块 | |
| 显示功能 | Intel® UHD Graphics 730/770；支持单显、双显/三显/四显复制、双显/三显/四显扩展 | |
| 1*HDMI®2.0接口 | 支持4K分辨率4096/3840*2160@60Hz | |
| 1*HDMI_CON插针 | 支持4K分辨率4096/3840*2160@60Hz （16Pin，2*8Pin，2.0mm） | |
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | |
| 1*EDP插针 | 支持4K分辨率4096/3840*2160@60Hz （30Pin，2*15Pin，2.0mm） | |
| 1*EDP_PWR插针 | EDP电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| EDP用EDP-C屏线（30Pin背光一体屏线） | ||
| 2*PCI-E X16接口 | 当设备只接PCI-E X16_1插槽时，PCI-E X16_1插槽支持PCIE3.0 x16信号；
当PCI-E X16_2插槽接了设备或1和2都接了设备时，PCI-E X16_1和PCI-E X16_2插槽都只支持PCIE3.0 x8信号；（可刷BIOS支持PCIE4.0信号） |
|
| 3*PCI-E X4接口 | 支持PCI-E X4插槽设备；支持PCIE3.0 x4信号；（可刷BIOS支持PCIE4.0） | |
| 主板默认接独立显卡后，主板端显示接口无显示；可改BIOS支持独立显卡与主板端同步显示 | ||
| USB功能 | 8*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps |
| 1*F_USB3_A插针 | 前置USB3.2 Gen1插针，一组有2*USB3.2 （20Pin，2*10Pin，2.0mm） | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |
| 1*F_USB3插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 | |
| 1*LINE_IN接口 | 支持线路输入（蓝色） | |
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |
| 硬盘功能 | 1*NGFF（M.2）接口 | 支持Key-M接口M.2 2280 NVME PCIE3.0 x4 SSD；可选M.2 2242硬盘；
默认NVME（PCIE）协议，可改硬件支持SATA协议和PCIE协议共存 |
| 主板NGFF（M.2）接口可改硬件支持PCIE协议与SATA协议共存，改后SATA2接口无信号 | ||
| 1*SATA1/2/3/4接口 | 标准SATA硬盘接口，支持SATA 3.0 | |
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
| 1*AUTO_SW插针 | 支持硬件控制上电开机 （3Pin,1*3Pin，2.0mm） | |
| 其他I/O | 2*PCI接口 | 标准的PCI插槽，可接PCI设备 |
| 1*COM1/2插针 | 支持标准RS232/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | |
| 1*JCOM1插针 | 控制COM3第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | |
| 1*JCOM2插针 | 控制COM4第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | |
| 1*COM3/4/5/6/7/8插针 | 串口，默认支持RS232 （9Pin，2*5Pin，2.54mm） | |
| 1*COM9~12插针 | 串口，默认支持RS232 （39Pin，2*20Pin，2.0mm） | |
| 所有串口可改硬件支持TTL | ||
| 1*FAN1插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | |
| 1*FAN2插针 | 系统风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | |
| 1*GPIO_CN插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | |
| 1*JLPT插针 | 并口，标准打印口插针 （25Pin，2*13Pin，2.0mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程（256级，0~255秒） | |
| 操作系统 | 支持Windows 11，Windows 10，Linux等 | |
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
