| 主板尺寸 | 244mm（L）*244mm（W）*42mm（H） | ||
| CPU | 支持 Comet Lake10代 i3-10100 、i5-10400 、i7-10700、i9-10900等 | ||
| 支持Rocket Lake11代 i5-11500 、i7-11700 、i9-11900等 | |||

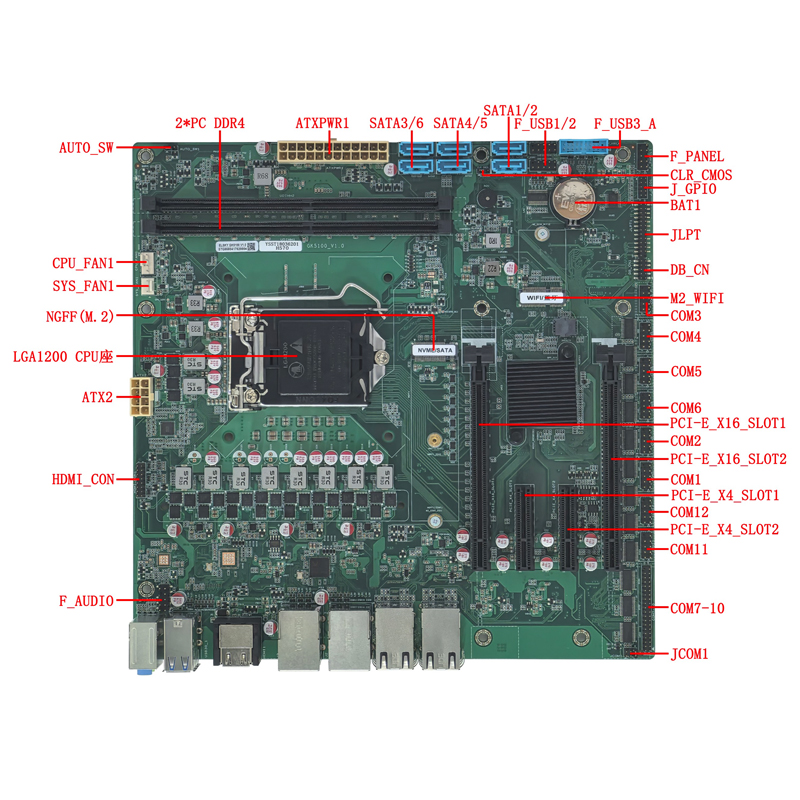

| 芯片组 | Intel® H570 Chipset | ||
| 电源 | 1*24Pin ATXPWR1 | 标准台式机电源
CPU最大睿频功耗约65W，建议用300W以上电源 |
|
| 1*8Pin ATX2 | |||
| 内存 | 2*DIMM插槽 | PC-DDR4内存，支持2133/2400/2666MHz内存，最大支持128G | |

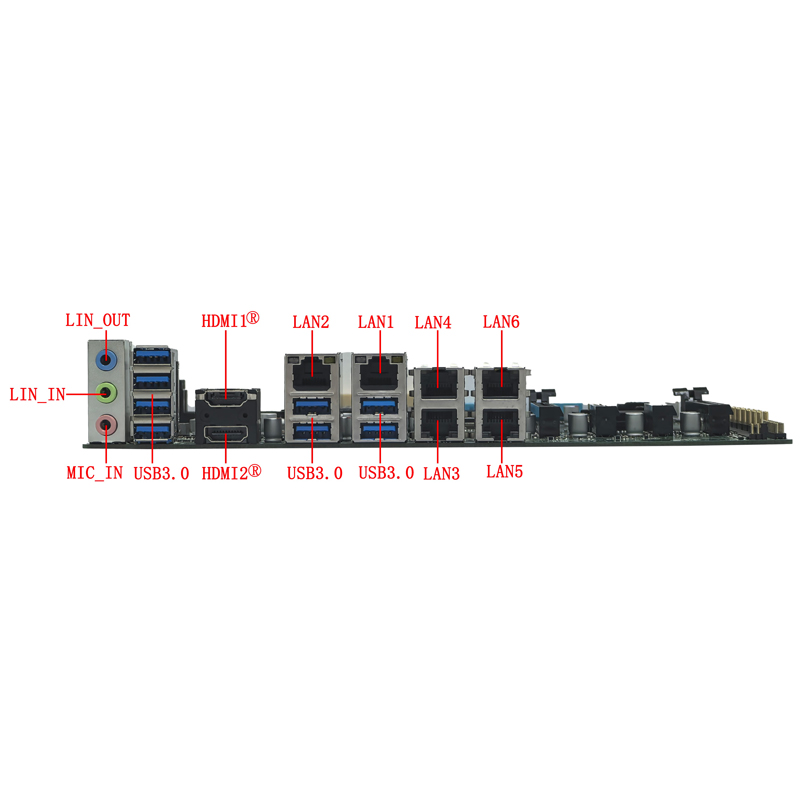

| 网络功能 | 2/4/6*LAN接口 | 六网：默认支持1*Intel® I219V（LAN1）+5*Intel® I226-V 2.5G网卡
四网：支持1*Intel® I219V（LAN1）+3*Intel® I226-V 2.5G网卡 双网：支持1*Intel® I219V（LAN1）+1*Intel® I226-V 2.5G网卡 支持网络唤醒，PXE功能 |
|
| 1*M2-WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持WiFi蓝牙模块 | ||
| 显示功能 | Intel® UHD Graphics 630/750；支持单显、双显/三显复制、双显/三显扩展 | ||
| 1*HDMI1®2.0接口 | 支持4K分辨率4096/3840*2160@30Hz / 4096/3840*2160@60Hz | ||
| 1*HDMI1®2.0接口 | 支持4K分辨率4096/3840*2160@30Hz / 4096/3840*2160@60Hz | ||
| 1*HDMI_CON插针 | 支持4K分辨率4096/3840*2160@30Hz/4096/3840*2160@60Hz （16Pin，2*8Pin，2.0mm） | ||
| 当CPU为11代i5/i7/i9时，主板HDMI®支持4K@60Hz；
当CPU为10代i3/i5/i7/i9时，主板HDMI®支持4K@30Hz； |
|||
| 2*PCI-E X16接口 | 当设备只接PCI-E_X16_SLOT1插槽时，PCI-E_X16_SLOT1插槽支持PCIE3.0 x16信号/PCIE4.0 x16信号；
当PCI-E_X16_SLOT2插槽接了设备或1和2都接了设备时，PCI-E_X16_SLOT1和PCI-E_X16_SLOT2插槽都只支持PCIE3.0 x8信号/PCIE4.0 x8信号； |
||
| 当CPU为10代i5/i7/i9时，PCI-E_X16_SLOT1支持PCIE3.0 x16信号，PCI-E_X16_SLOT2支持PCIE3.0 x8信号；
当CPU为11代i5/i7/i9时，PCI-E_X16_SLOT1支持PCIE4.0 x16信号，PCI-E_X16_SLOT2支持PCIE4.0 x8信号； |
|||
| 2*PCI-E X4接口 | 支持PCI-E X4插槽设备；PCI-E_X4_SLOT1支持PCIE3.0 x4信号；PCI-E_X4_SLOT2支持PCIE3.0 x1信号； | ||
| USB功能 | 8*USB3.0接口 | 后置标准USB3.0接口，最大传输宽带为5Gbps | |
| 1*F_USB3_A插针 | 前置USB3.2 Gen1插针，一组有2*USB3.0 （20Pin，2*10Pin，2.0mm） | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器，可选支持集成Senary SN6186声卡 | ||
| 1*LIN_IN接口 | 支持线路输入（蓝色） | ||
| 1*LIN_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*NGFF（M.2）接口 | 支持Key-M接口M.2 2280 NVME PCIE4.0 x4 / SATA 自适应标准SSD； | |
| 主板NGFF（M.2）接口的SATA信号与SATA4二选一，默认NGFF（M.2）接口有SATA信号 | |||
| 1*SATA1/2/3/4/5/6接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 支持硬件控制上电开机 （3Pin,1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | |
| 1*JCOM1插针 | 控制COM1第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*COM2/3/4/5/6/11/12插针 | 串口，默认支持RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*COM7~10插针 | 串口，默认支持RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*CPU_FAN1插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | ||
| 1*SYS_FAN1插针 | 系统风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*J_GPIO插针 | GPIO控制插针，支持8路GPIO （10Pin，2*5Pin，2.0mm） | ||
| 1*JLPT插针 | 并口，标准打印口插针 （25Pin，2*13Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程（256级，0~255秒） | ||
| 操作系统 | 支持Windows 11，Windows 10，Linux等 | ||
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
