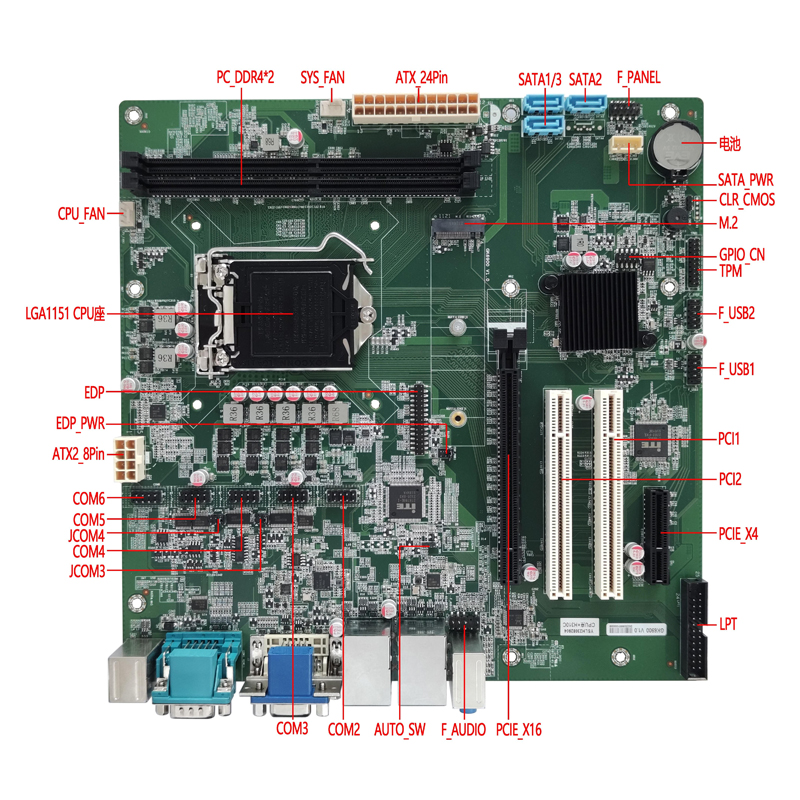

| 主板尺寸 | 244mm（L）*244mm（W）*42mm（H） | ||
| CPU | 支持Intel 6/7/8/9代台式LGA1151酷睿i3、i5、i7、i9独立CPU | ||
| 芯片组 | Intel H310C Chipset | ||
| 电源 | 1*24Pin_ATX | 标准台式机电源
主板满载功耗约90W，建议用200W以上电源 |
|
| 1*8Pin ATX | |||
| 内存 | 2*DIMM插槽 | PC-DDR4内存，支持2133/2400/2666MHz内存，最大支持64G | |
| 网络功能 | 2*LAN接口 | 默认双网口 支持Intel I226-V（LAN1）+Intel I219V（LAN2）千兆网卡；
注：Intel I226-V（LAN1）千兆网卡不支持Windows 7系统； 可改单网口 支持Intel I219V（LAN2）千兆网卡；可以支持Windows 7系统； 支持网络唤醒，PXE功能； |
|
| 显示功能 | 显卡 | Intel HD Graphics 530/630超核心显卡，支持单显、双显复制、双显扩展，DOS下单显 | |
| 1*HDMI 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | ||
| 1*DVI-I接口 | 支持分辨率1920*1080@60Hz | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | ||
| 1*PCI-E X16接口 | PCIE3.0信号，可选PCI-E X16接口，可接独立显卡 | ||
| 1*EDP插针 | EDP-C屏线；支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*EDP_PWR插针 | EDP电压控制插针 （6Pin，2*3Pin，2.0mm） | ||

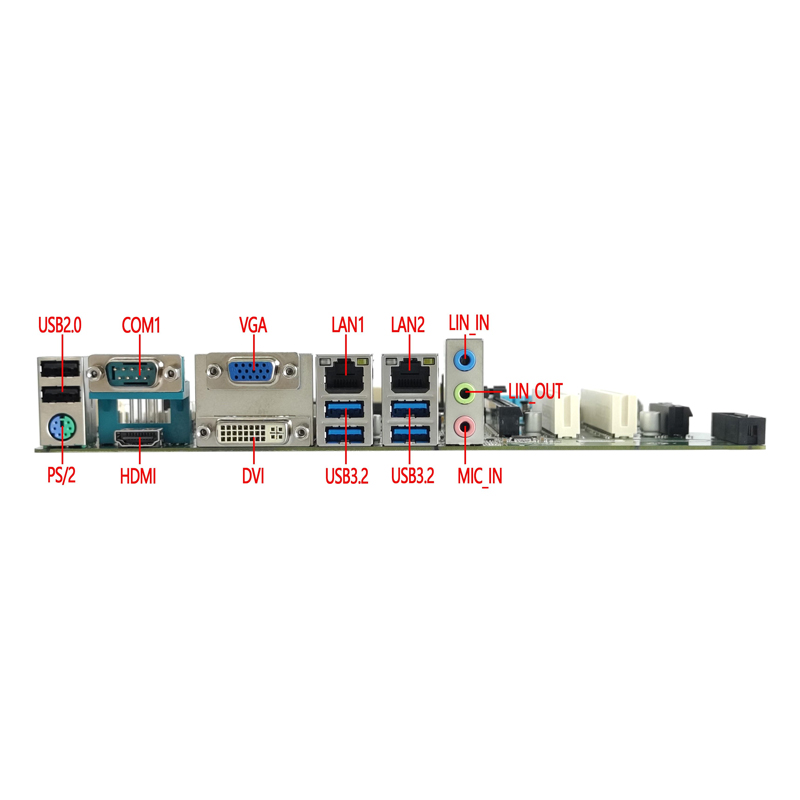

| USB功能 | 4*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps | |
| 2*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 | ||
| 1*LINE_IN接口 | 支持线路输入（蓝色） | ||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*NGFF接口 | 支持Key-M接口默认M.2 2280硬盘，可选M.2 2242硬盘；
只支持SATA协议，不可改NVME（PCIE）协议； |
|
| 1*SATA1/2/3/4接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| M.2的SATA信号与SATA4的信号二选一，默认M.2有信号，默认主板不带SATA4接口 | |||
| 1*SATA_PWR1 插针 | 硬盘供电插针，可取电 5V、12V （4Pin，1*4Pin，2.54mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 支持硬件控制上电开机 （3Pin,1*3Pin，2.0mm） | ||
| 其他I/O | 1*PCI-E X4接口 | PCIE2.0信号；标准PCI-E X4接口 | |
| 2*PCI接口 | 标准PCI接口，可接PCI设备 | ||
| 1*PS/2接口 | 标准PS/2接口，支持PS/2键盘/鼠标 | ||
| 1*COM1 DB9接口 | 外置串口，只支持RS232； | ||
| COM2/5/6插针 | 串口，默认支持RS232 （9Pin，2*5Pin，2.54mm） | ||
| COM3/4插针 | 支持标准RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | ||
| 1*JCOM3插针 | 控制COM3第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*JCOM4插针 | 控制COM4第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*CPU_FAN1插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | ||
| 1*SYS_FAN1插针 | 系统风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*GPIO_CN插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 1*LPT1插针 | 并口，标准打印口插针 （25Pin，2*13Pin，2.54mm） | ||
| 1*TPM插针（可选） | 标准TPM插针，支持TPM加密设备 （20Pin，2*10Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程（256级，0~255秒） | ||
| 操作系统 | 6代7代 CPU支持Windows 7、Windows 10、Windows 11、Linux 系统等；
8代9代 CPU 支持Windows 10、Windows 11、Linux 系统等； 双网口主板 Intel 1226-V(LAN1)网卡芯片不支持 win7 系统； 可改单网口主板 Intel 1219V(LAN2)网卡支持 win7 系统； |
||
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
