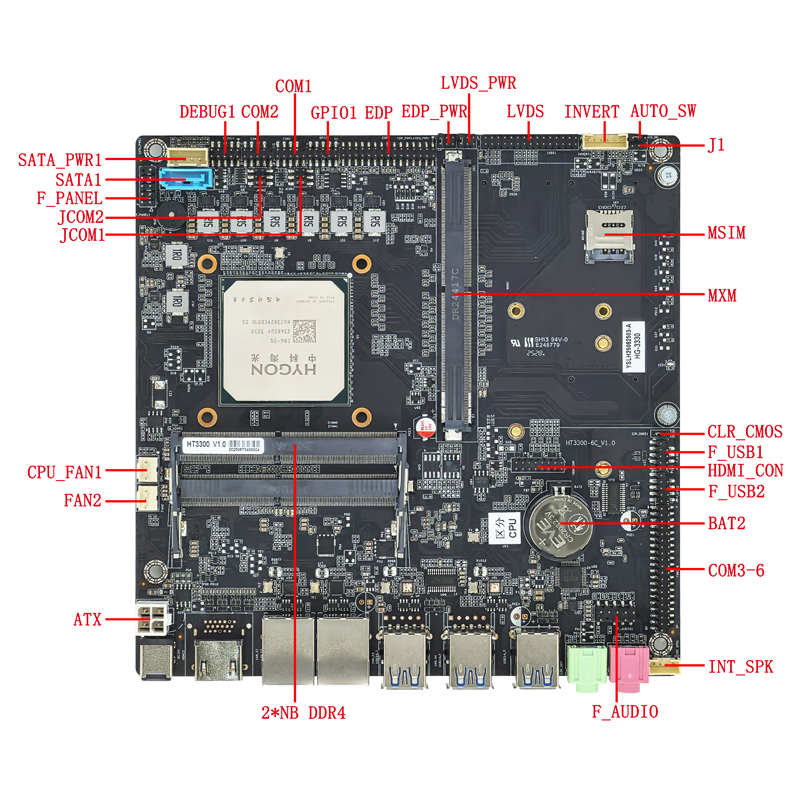

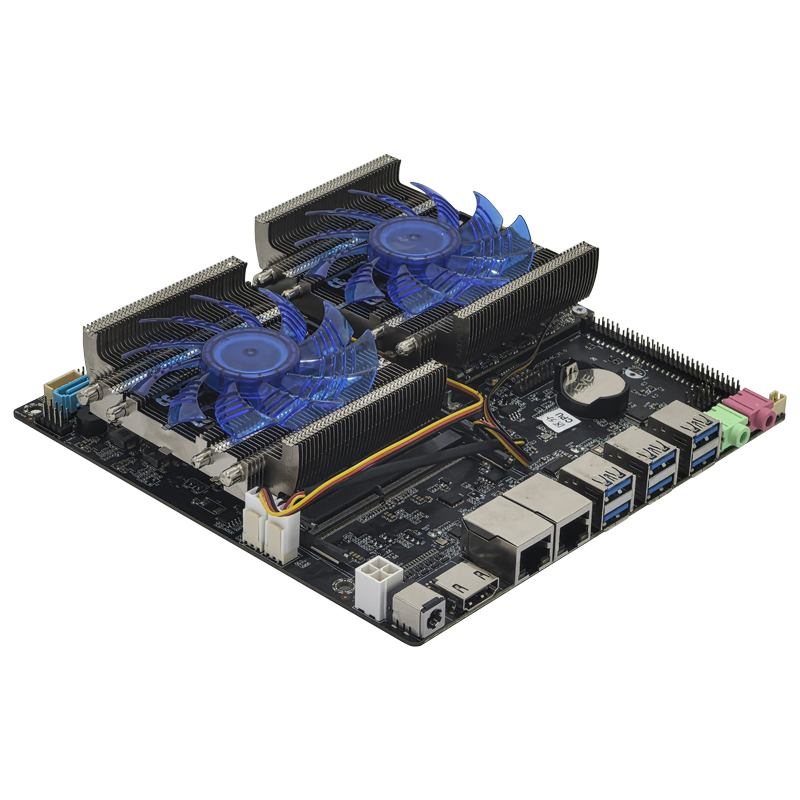

| 主板尺寸 | 170mm（L）*170mm（W）*24mm（H） 含散热器高度：170mm（L）*170mm（W）*38mm（H） | ||
| CPU | 支持国产海光3350、3350E、3330 3330E等 | ||
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约180W，建议用12V15A或19V10A以上电源 |
|
| 1*ATX（4Pin） | |||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666/3200MHz内存，最大支持64G | |
| 网络功能 | 1/2*LAN接口 | 双网：支持2*裕太微YT6801千兆网卡，可改支持2*Realtek 8111H千兆网卡；
三网：支持3*裕太微YT6801千兆网卡，可改支持3*Realtek 8111H千兆网卡； 四网：支持4*裕太微YT6801千兆网卡，可改支持4*Realtek 8111H千兆网卡； 支持网络唤醒功能；不可改POE供电；不支持PXE； |
|

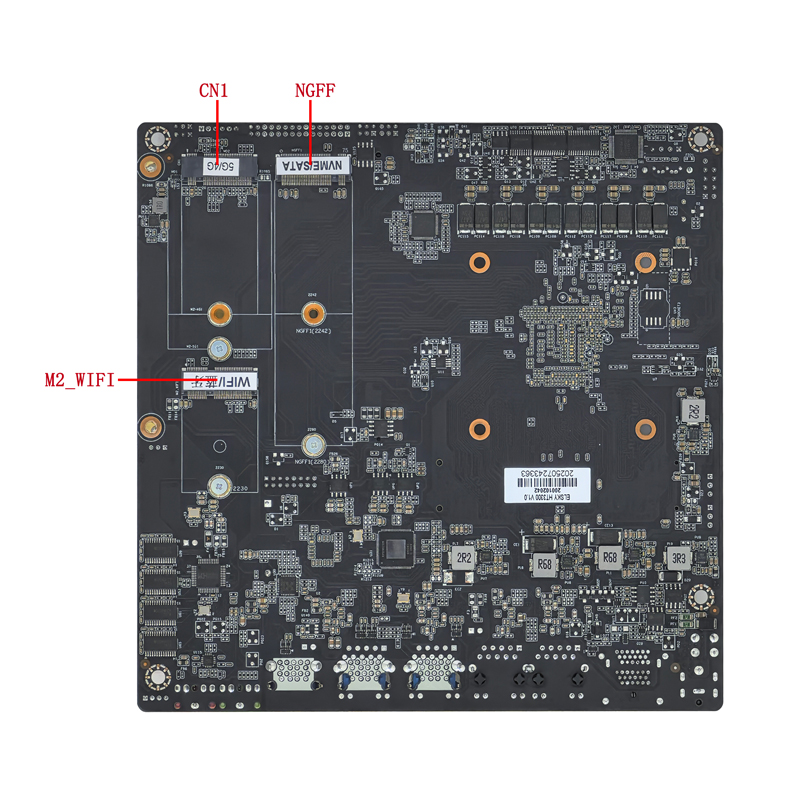

| 1*M2_WIFI接口 | 支持Key-E接口M.2 2230 PCIE4.0 x1 & USB，支持WiFi蓝牙模块 | ||
| 1*M2_4G/5G接口 | 支持Key-B接口M.2 5G（3052/3042）模块或M.2 4G（3042）模块 | ||
| 显示功能 | 独显 | 1*MXM 插槽（不接MXM显卡，主板不显示） | |
| 主板支持的显示由MXM显卡决定 | |||
| 1*HDMI1®接口 | 主板HDMI1®接口，分辨率由MXM显卡决定 | ||
| 1*HDMI2®接口 | 主板HDMI2®接口，分辨率由MXM显卡决定 | ||
| 注：主板不支持HDMI_CON插针显示； | |||
| 1*LVDS/EDP1插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| LVDS/EDP1插针默认支持LVDS，可改支持EDP1，共用插针；EDP1用EDP-B屏线（20Pin背光分开独立屏线）；主板LVDS、EDP1显示由MXM显卡决定；LVDS分辨率只支持1920X1080@60Hz； | |||
| 1*LVDS_PWR插针 | LVDS/EDP1工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*INVERT插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | ||
| 主板默认支持MXM显卡 景嘉微JM9100/MJ7201/GS7201、芯动风华二号显卡；若用1030/1650/1050Ti/3050的MXM显卡，主板需改硬件； | |||

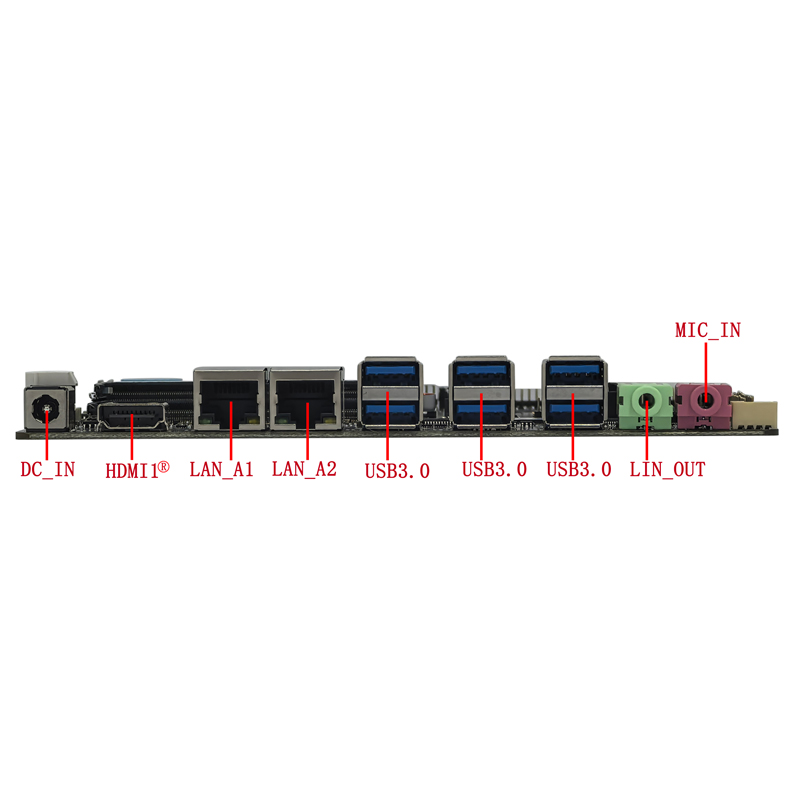

| USB功能 | 6*USB3.0接口 | 后置标准USB3.0 接口，最大传输宽带为5Gbps | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 声音功能 | 默认支持中芯国际国产CJC6811A USB声卡芯片 | ||
| 1*LIN_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*NGFF接口 | 支持Key-M接口M.2 2280 NVME PCIE4.0 x4 / SATA 自适应标准SSD；
可选M.2 2242硬盘； |
|
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA_PWR1插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） | |
| 1*COM2插针 | 支持标准RS232/RS485 （9Pin，2*5Pin，2.0mm） | ||
| COM3-6插针 | 串口，支持标准RS232； （39Pin，2*20Pin，2.0mm） | ||
| 1*CPU_FAN1插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*GPU_FAN/SYS_FAN插针 | 系统风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*GPIO1插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 1*CLR_CMOS插针 | 主板放电、清零插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*SIO-UPDATE插针 | SIO的 FW更新插针 （3Pin，1*3Pin，2.54mm） | ||
| 1*J1插针 | 调试插针 （3Pin，1*3Pin，2.0mm） | ||
| 运行环境 | 工作温度：0℃~45℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | 支持上电开机，定时开机，远程开关机设备智能识别 | ||
| 操作系统 | 景嘉微JM7201/GS7201/JM9100：支持麒麟、统信系统，不支持Windows系统；
1030/1050ti/1650/3050/RX550：支持win10 、win11、乌班图、麒麟、统信系统等； 芯动风华二号：支持win10 、win11、麒麟、统信系统等； |
||
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
