IPC6000 工控主机
ELSKY/研盛 IPC6000 工控主机
Intel 6-14代酷睿i3、i5、i7、i9
SKU: ELSKY-IPC6000
CPU处理器
Intel 6-14代酷睿i3、i5、i7、及J1900、J1800、J4125、J6412、等，Inel N100、N97、N5、i3-N350等
尺寸
234mm*200mm*52mm
接口
2LAN,8USB,2COM,GPIO,凤凰端子
内存
NB DDR3L/DDR4/DDR5
硬盘
M.2 SSD或MSATA 、2.5寸SSD/笔记本硬盘等
显示
VGA或DP,HDMI2.0,LVDS(或单/双EDP),支持同步异步四显，三显及双显
扩展
Mini-PCIE,支持wifi,4G,Bluetooth,GPS,或1xM.2_WiFi,支持WiFi,Bluetooth,或1xM.2_5G/4G,支持M.25G/4G模块
| 主机型号 | 适用主板型号 | HDMI | LAN | USB2.0 | USB3.0 | COM | SSD | Memory（MAX） | Power |
| J1900系列 | M219F | 2K 60Hz | 1 | 7 | 1 | 6 | 1*MSATA
1*2.5寸硬盘 |
1*DDR3；8G | 12V |
| 2 | 5 | 1 | 6 | ||||||
| J3355系列 | M335F | 4K 30Hz | 1 | 5 | 2 | 6 | 1*DDR3；8G | 12V | |
| 2 | 3 | 2 | 6 | ||||||
| 3代系列 | HGP系列 | 2K 60Hz | 1 | 6 | 2 | 6 | 1*DDR3；8G | 12V | |
| 2 | 4 | 2 | 6 | ||||||
| 4代5代系列 | QM9400
QM9500 |
4K 30Hz | 1 | 6 | 2 | 6 | 1*DDR3；8G | 12V | |
| 2 | 4 | 2 | 6 | ||||||
| 国产兆兴 | KC6000 | 4K 30Hz | 1 | 6 | 2 | 6 | 2*DDR4；64G | 12V/19V | |
| 2 | 4 | 2 | 6 | ||||||
| 6代7代系列 | QM9600
QM9700 |
4K 30Hz | 1 | 6 | 2 | 6 | 2*DDR3；16G | 12V/19V | |
| 2 | 4 | 2 | 6 | ||||||
| 8代10代系列 | QM9850
QM10U |
4K 30Hz | 1 | 6 | 2 | 6 | 支持上述硬盘 以及
1*M.2 SSD |
2*DDR4；32G | 12V/19V |
| 2 | 4 | 2 | 6 |
1
| 主机型号 | IPC6000-8代10代系列 | ||
| 主板型号 | QM9850、QM10U、QM8H、QM9H、QM10H等 | ||

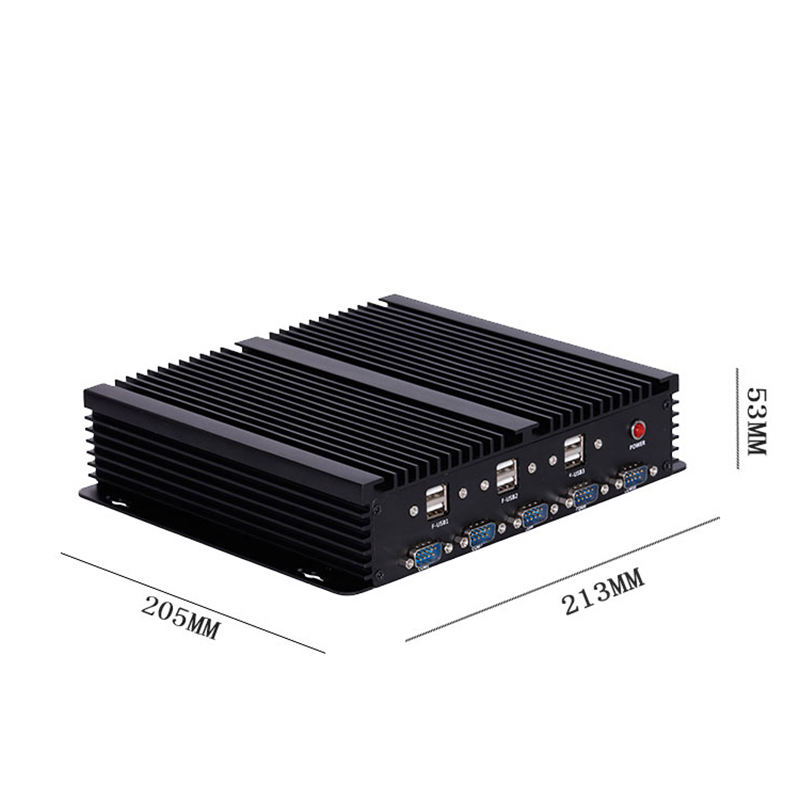

| 主机尺寸 | 234mm*205mm*53mm | ||
| CPU处理器 | 支持8代Whiskey Lake CPU：I3-8145U、I5-8265U、I7-8665U等 | ||
| 支持10代Comet Lake CPU：I3-10110U、I5-10210U、I7-10510U等 | |||
| 内存支持 | 2*NB-DDR4 内存插槽，支持 2133/2400/2666MHz 内存，最大支持 64GB | ||
| 电源 | 1*DC_IN | 支持12V电压，DC头内直径为2.5MM，主板满载功耗约85W。建议用12V7A或以上电源 | |
| 显示功能 | 集成Intel UHD Graphics 超核芯显卡，支持单显、双显/三显复制、双显/三显扩展，DOS下单显 | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60HZ | ||
| 1*HDMI 1.4接口 | 支持4K分辨率4096/3840*2160@30HZ | ||
| 网络功能 | 1*LAN接口 | Realtek 8111H千兆网卡芯片，支持网络唤醒和PXE无盘启动功能 | |
| 支持WIFI/4G/蓝牙可选，支持2*WIFI天线杆 | |||
| 硬盘功能 | 1*M.2接口 | 默认支持M.2 2280，可选2242；默认NVME（PCIE）协议，可改SATA协议 | |
| 1*SATA1接口 | 标准SATA3.0硬盘接口，最大传输速度6.0 Gbps | ||
| SATA1信号与MSATA信号二选一，默认支持SATA1 | |||
| 1*SATA2接口 | 标准SATA3.0硬盘接口，最大传输速度6.0 Gbps | ||
| 声音功能 | 集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器
或 集成 BBH621 USB音频芯片 |
||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| USB功能 | 2*USB3.1接口 | 后置标准USB3.1 Gen2接口，最大传输宽带为10.0Gbps | |
| 4*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps（60MB/s） | ||
| 开关功能 | POWER | 开关按钮 | |
| 其他I/O | 6*COM接口 | 支持RS232 ；COM1可选支持RS422/RS485 | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 10 64，Linux等 | ||
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
