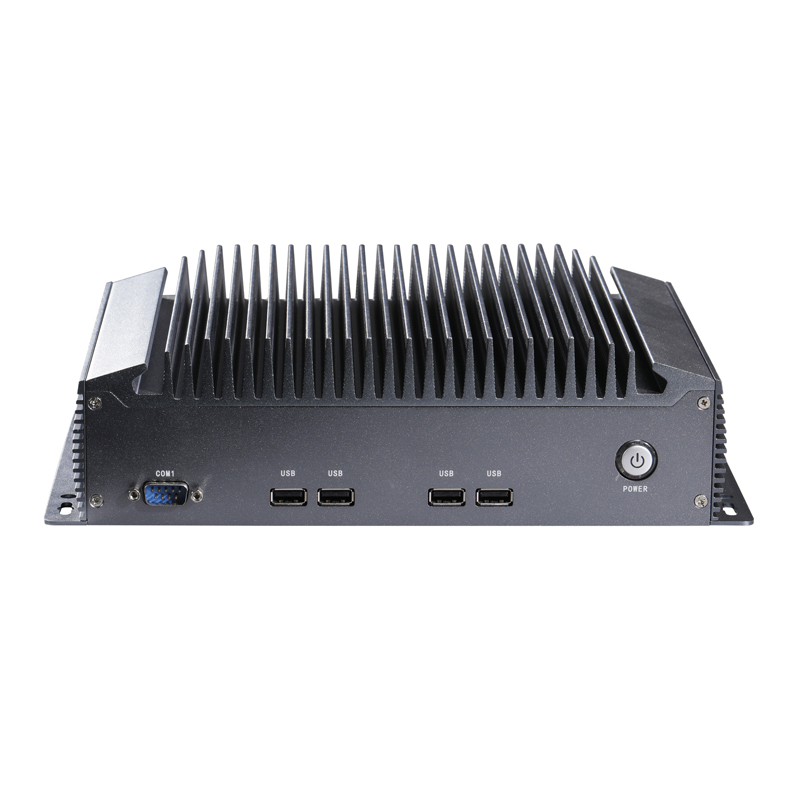

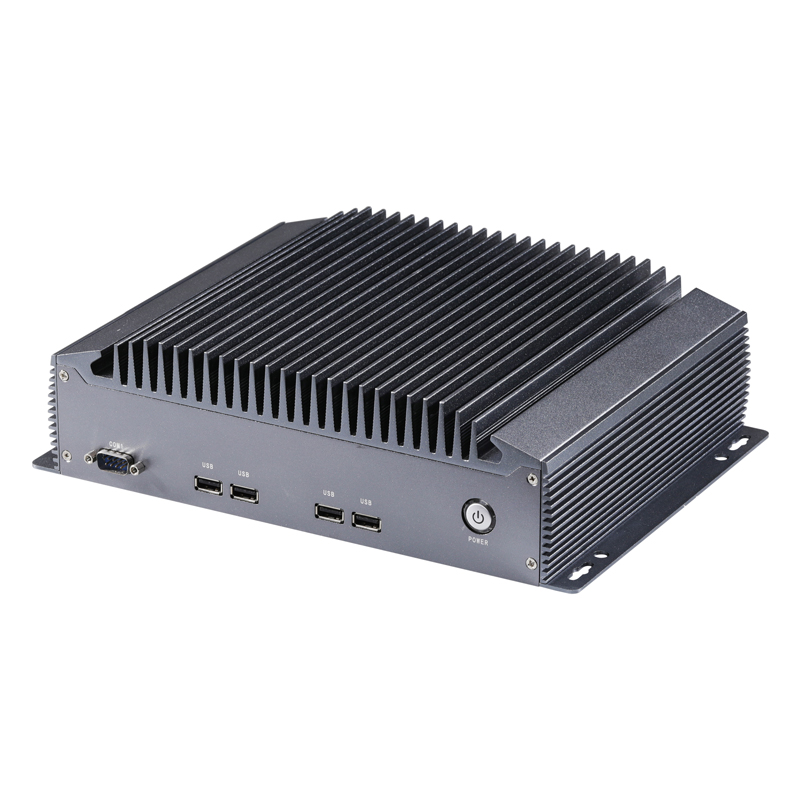

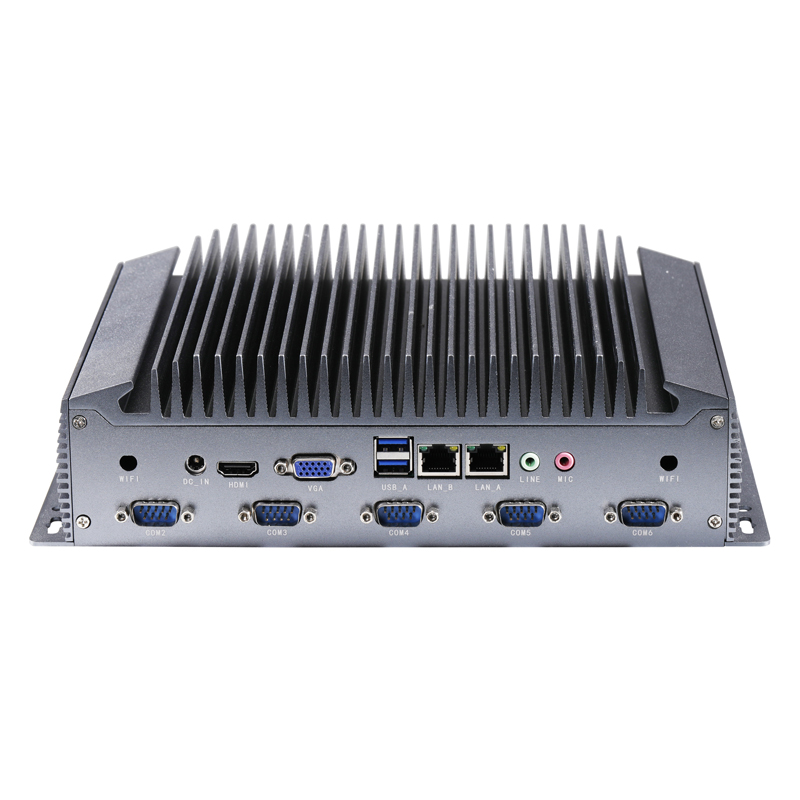

IPC6800 工控主机

ELSKY/研盛 IPC6800 工控主机

Name: ELSKY/研盛 IPC6800 工控主机
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

Intel 6-14代酷睿i3、i5、i7、i9

SKU: ELSKY-IPC6800

CPU处理器

Intel 6-14代酷睿i3、i5、i7、i9

尺寸

286mm（L）*205mm（W）*76.3mm（H）

接口

2LAN,8USB,2-6COM,GPIO,支持RS422/RS485

内存

2*NB-DDR3/DDR4内存插槽

硬盘

M.2 SSD或MSATA 、2.5寸SSD/笔记本硬盘等

显示

VGA或DP,HDMI2.0,LVDS(或单/双EDP),支持同步异步四显，三显及双显

扩展

Mini-PCIE,支持wifi,4G,Bluetooth,GPS,或1xM.2_WiFi,支持WiFi,Bluetooth,或1xM.2_5G/4G,支持M.25G/4G模块

联系我们

主机尺寸	286mm（L）205mm（W）76.3mm（H）
CPU处理器	Skylake、Kabylake、Kaby Lake R I3、I5、I7等
芯片组	Skylake、Kabylake 高速芯片组
内存支持	2*NB-DDR3/DDR4内存插槽
电源	1*DC_IN	支持12V/19V电压，DC头内直径为2.5MM 主板满载功耗约30W/60W。建议用12V7A或以上电源
显示功能	6代集成Intel® HD510/520图形控制器，支持单显、双显复制、双显扩展，DOS下单显
	7/8代集成Intel® HD610/620图形控制器，支持单显、双显复制、双显扩展，DOS下单显
	1*VGA DB15接口	支持最高分辨率1920*1200@60HZ
	1*HDMI 1.4接口	支持4K分辨率4096/3840*2160@30HZ
网络功能	1*LAN（默认）	Realtek 8111H千兆网卡芯片，支持网络唤醒和PXE无盘启动功能
	1*LAN_B（可选）	Intel I219-LM千兆网卡芯片，支持网络唤醒和PXE无盘启动功能
	1*Mini-PCIE接口	支持WIFI/3G/4G
硬盘功能	1*SATA1接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*SATA2接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*MSATA接口	支持MSATA盘，支持MSATA3.0
	1*M.2接口	默认支持M.2 2280，可选2242；默认SATA协议
声音功能	集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器
	1*LINE_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（红色）
USB功能	2*USB3.0接口	标准USB3.0接口
USB功能	4*USB2.0接口	标准USB2.0接口
开关功能	1*电源开关	开关按钮
开关功能	1*AUTO_SW插针	硬件控制上电开机插针
其他I/O	COM1/COM2接口	串口，默认RS232，可选支持RS422/RS485
	COM3~COM6接口	串口，支持标准RS232；
	1*SIM_CARD卡槽	支持SIM卡，用3G/4G时需要SIM卡
运行环境	工作温度：-20℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 10，Windows 8，Windows 7，Linux等
