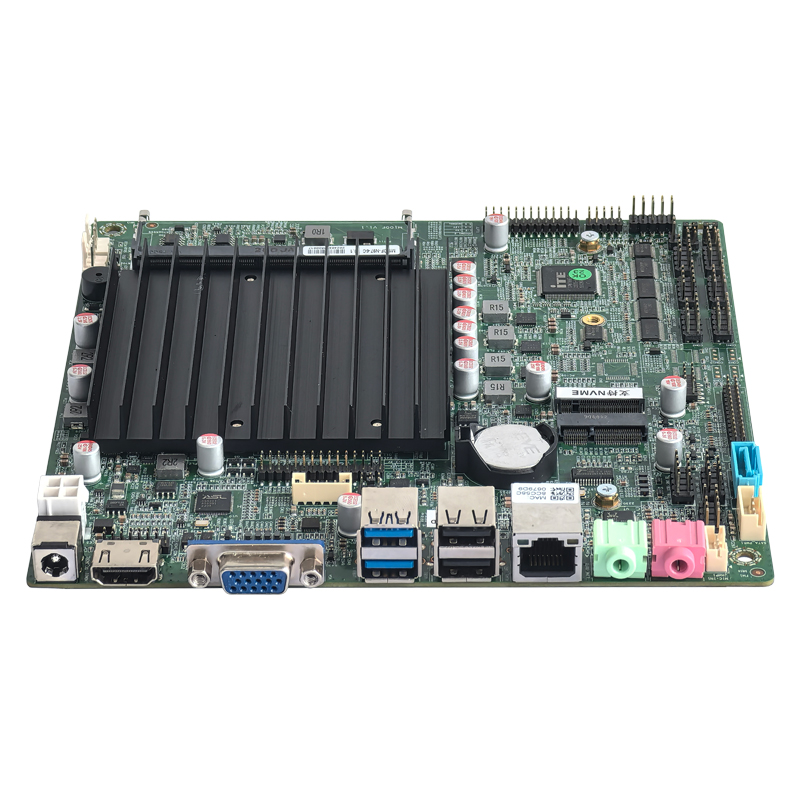

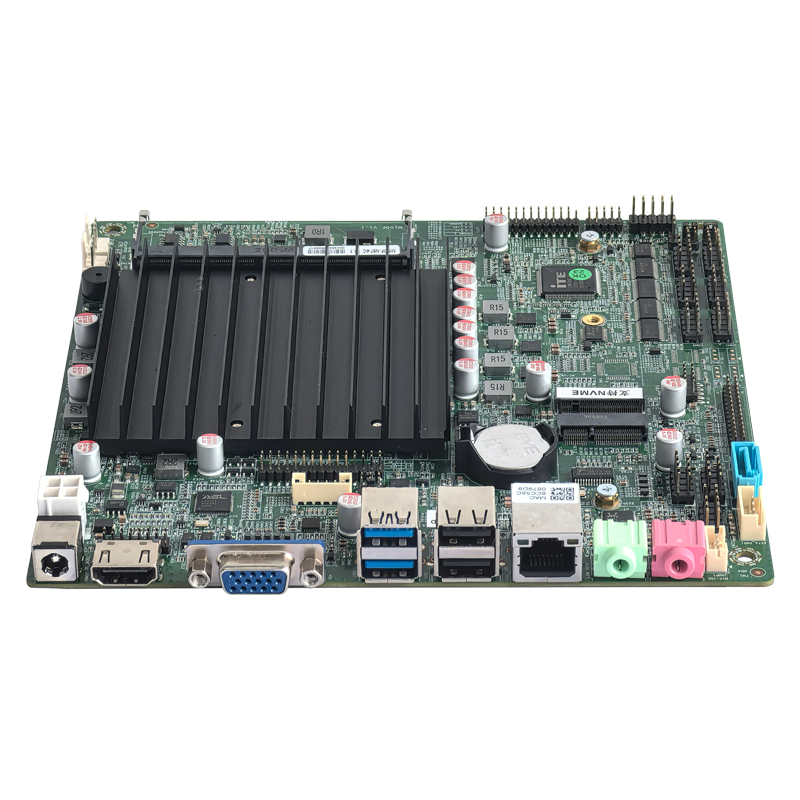

Name: ELSKY/研盛 M100F N95N97N100N305工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

主板型号

CPU

COM

4K

LAN

USB2.0

USB3.2

SSD

Memory

Power

M100F

支持Intel® Alder Lake-N系列N200、N100、N97、N95、i3-N305等

6C/2C/10C

可选

支持

1

6

2

1*M.2

1*SATA

1*NB-DDR4

MAX 16G

+12V

支持Intel® Twin Lake系列N150、N250、i3-N350、i3-N335等

2

4

2

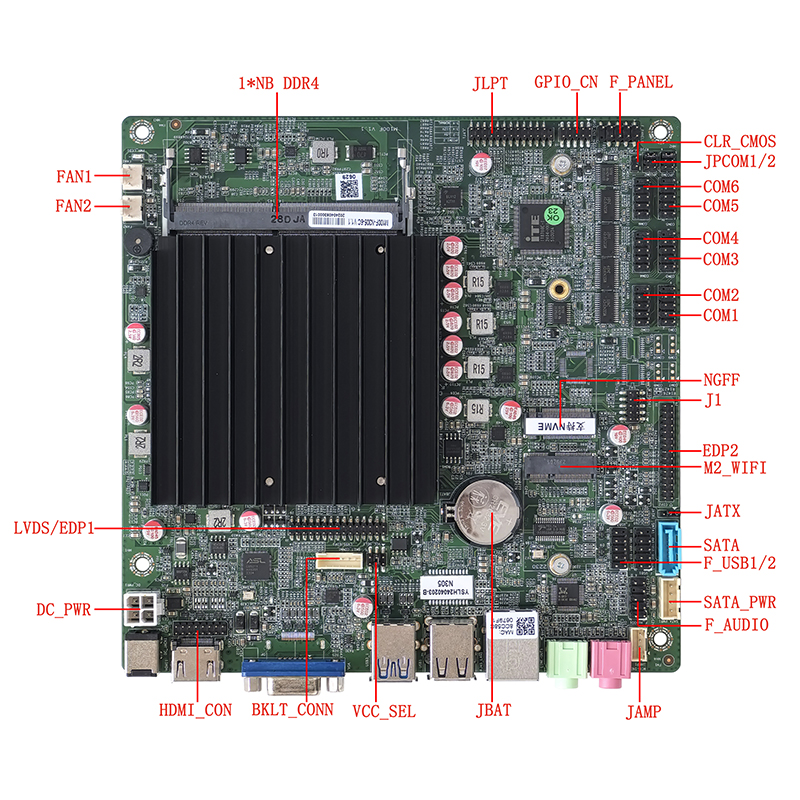

主板尺寸	170mm（L）170mm（W）22mm（H）
CPU处理器	支持Intel® Alder Lake-N系列N200、N100、N97、N95、i3-N305等支持Intel® Twin Lake系列N150、N250、i3-N350、i3-N335等
内存支持	1*NB-DDR4 SODIMM内存插槽，支持单通道3200MHz内存，低压1.2V，最大支持16GB
电源	1*DC_JACK	支持12V电压，DC头内直径为2.5MM 主板满载功耗约30W。建议用12V/4A或以上电源
电源	1*DC_PWR（4Pin）	支持12V电压，DC头内直径为2.5MM 主板满载功耗约30W。建议用12V/4A或以上电源

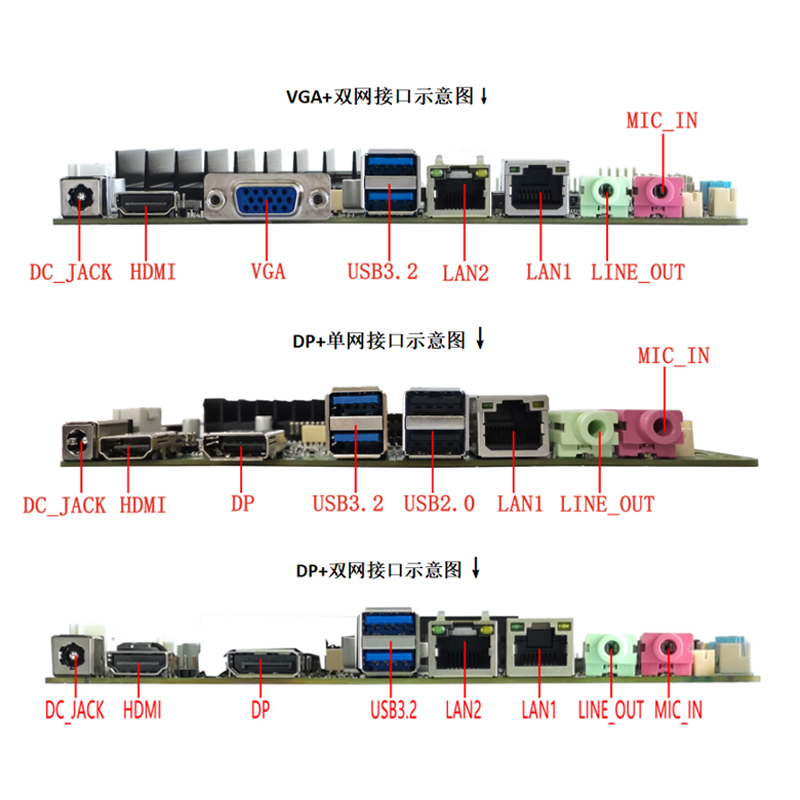

显示功能	Intel® UHD Graphics，支持单显、双显/三显复制、双显/三显扩展
	1*VGA DB15接口	支持分辨率1920*1080@60Hz
	1*DP 1.4 接口(可选)	DP不支持DP++，支持4K分辨率4096/3840*2160@60Hz
	VGA接口可改支持DP 1.4接口
	1*HDMI® 2.0接口	4K分辨率4096/3840*2160@60Hz
	1*HDMI_CON插针	4K分辨率4096/38402160@60Hz （16Pin，28Pin，2.0mm）
	1*LVDS/EDP1插针	支持分辨率19201080@60Hz （30Pin，215Pin，2.0mm）
	LVDS与EDP1为二选一，共用插针，EDP1不支持4K分辨率，用EDP-B屏线
	1*VCC_SEL插针	LVDS/EDP1电压控制插针（6Pin，2*3Pin，2.0mm）
	1*BKLT_CONN插针	LVDS/EDP1背光开关控制插针（6Pin，1*6Pin，2.0mm）
	1*EDP2插针	用EDP-A屏线，支持分辨率19201080@60Hz （30Pin，215Pin，2.0mm）
网络功能	1/2*RJ45 LAN接口	单网：默认Realtek 8111H 千兆网卡；可选裕太微YT6801千兆网卡；双网：支持Realtek 8111H+Realtek 8111H 千兆网卡；可选裕太微YT6801+裕太微YT6801千兆网卡；支持网络唤醒和PXE无盘启动功能
网络功能	1*M2_WIFI接口	支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持WiFi蓝牙模块；
硬盘功能	1*SATA接口	标准SATA 3.0硬盘接口
	1*NGFF(M.2)接口	支持Key-M接口M.2 2280 NVME PCIE3.0 x2 / SATA双协议自适应标准SSD；可选M.2 2242硬盘；
	1*SATA_PWR插针	硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm）
声音功能	默认支持Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器
	1*LINE_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（红色）
	1*JAMP插针	功放支持8欧5瓦喇叭双声道输出（4Pin，1*4Pin，2.0mm）
	1*F_AUDIO插针	标准音频插针（9Pin，2*5Pin，2.54mm）
USB功能	2*USB3.2接口	后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps
	2*USB2.0接口	后置标准USB2.0接口，最大传输宽带为480Mbps
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB2插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.54mm）
开关功能	1*JATX插针	支持硬件控制上电开机（3Pin，1*3Pin，2.0mm）
其他I/O	COM1～6插针	串口，默认支持RS232 （9Pin，2*5Pin，2.54mm）
	COM7~10插针（可选）	串口,默认支持RS232 （3Pin，1*3Pin，2.0mm）
	COM3/4插针	串口，可选支持RS232/422/485 （9Pin，2*5Pin，2.54mm）
	COM2/6插针	串口，可选支持RS232/485 （9Pin，2*5Pin，2.54mm）
	1*JPCOM1/2插针	可控制COM1/2第九脚电压0V/5V/12V （6Pin，2*3Pin，2.0mm）
	所有串口可改硬件支持TTL
	1*JLPT插针	并口，标准打印接口插针（25Pin，2*13Pin，2.0mm）
	1*CLR_CMOS插针	主板清零、放电插针（2Pin，1*2Pin，2.54mm）
	1*FAN1插针	CPU风扇插针，默认不支持温控；可改硬件支持温控（3Pin，1*3Pin，2.54mm）
	1*FAN2插针	默认无插针；系统风扇插针，不支持温控（3Pin，1*3Pin，2.54mm）
	1*GPIO_CN插针	GPIO控制插针（10Pin，2*5Pin，2.0mm）
	1*J1插针	调试插针（10Pin，2*5Pin，2.0mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 11，Windows 10，Linux等（N100和i3-N300支持Windows10，Windows11 22H2及以上版本）
