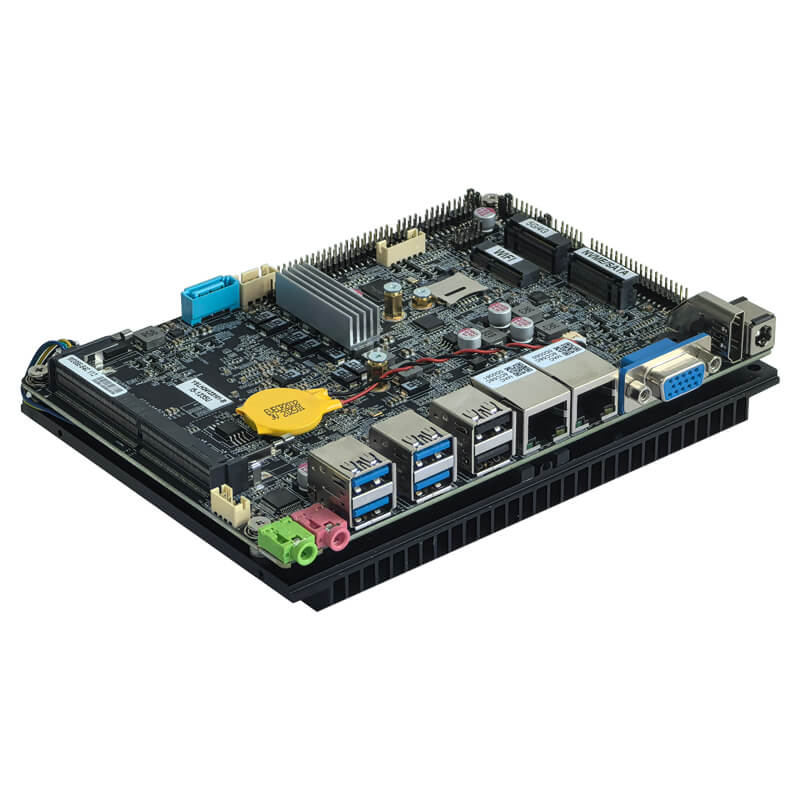

ELSKY/研盛 M12GSE 工控主板

Name: ELSKY/研盛 M12GSE 工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

SKU: ELSKY-M12GSE

CPU处理器

Intel Kabylake-R 8代酷睿i3、i5、i7等

尺寸

4寸主板 165mm（L）*115mm（W）*37mm（H）含散热器

内存

1*NB-DDR4 32G（MAX）

存储

1*SATA1接口 1*NGFF接口

网络

支持Realtek 8125BGS 2.5G网卡芯片，支持网络唤醒和PXE无盘启动功能

显示

HDMI,VGA(或HDMI2),LVDS或(EDP),支持同步异步三显及双显

供电

DC12V/19V电源推荐7A或以上

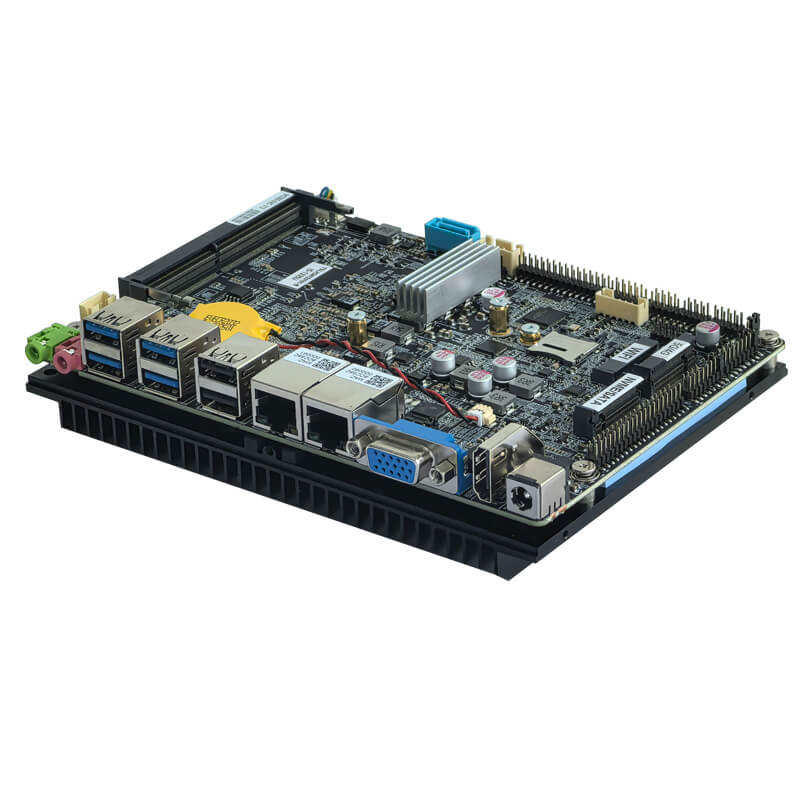

接口

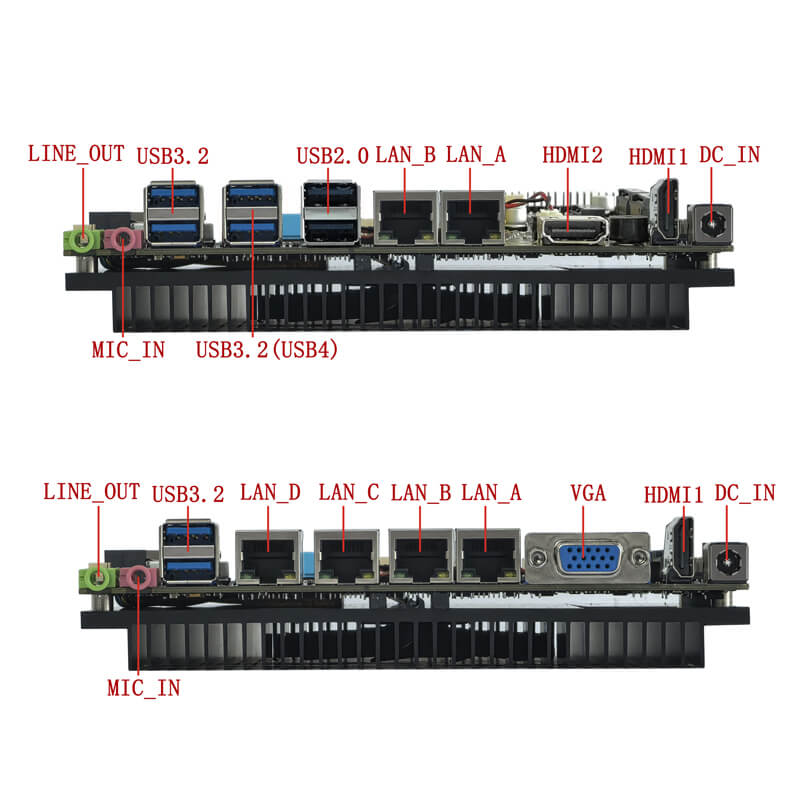

DC_in,HDM,,VGA(或HDMI2),2xUSB3.2,2×LAN,Line-Out

联系我们下载规格书

主板型号	CPU	4K	LAN	COM	USB2.0	USB3.2	Memory	SSD	Power
4寸主板 M12GSE	支持Intel Alder Lake12代U/P/H系列i3、i5、i7、i9 支持Intel Raptor Lake 13代U/P/H系列i3、i5、i7、i9	支持	2	6	6	4	1*NB-DDR4 32G（MAX）	1M.2 1SATA	+12V/19V
			3	6	4	4
			4	6	4	2
四网主板默认6USB可用，可改支持M.2 4G及蓝牙后4USB可用；

主板尺寸	4寸主板 165mm（L）115mm（W）37mm（H）（含散热风扇高度）
CPU处理器	支持 Intel Alder Lake12代，Raptor Lake13代U/P/H系列CPU
电源	1*DC_IN	DC头内直径为2.5MM，支持12V/19V U系列CPU最大睿频功耗55W，建议用12V 7A或以上电源； P系列CPU最大睿频功耗64W，建议用12V 7A或以上电源； H系列CPU最大睿频功耗115W，建议用12V 10A或以上电源；
电源	1*DC_ATX（4Pin）可选
内存	1*NB-DDR4内存插槽，支持2133/2400/2666/3200MHz内存，最大支持32GB
显示功能	集成Intel UHD Graphics 超核芯显卡，支持单显、双显/三显复制、双显/三显扩展，SHELL下双显
	1*VGA DB15接口	支持分辨率1920*1080@60Hz
	1*HDMI2 2.0接口（可选）	支持4K分辨率4096/3840*2160@60Hz
	VGA与HDMI2信号二选一，默认支持VGA
	1*HDMI1 2.0接口	持4K分辨率4096/3840*2160@60Hz
	1*LVDS/EDP插针	支持分辨率19201080@60Hz （30Pin，215Pin，2.0mm）
	1*LVDS_PWR插针	LVDS/EDP电压控制插针（6Pin,2*3Pin，2.0mm）
	1*INVERT插针	LVDS背光控制插针（6Pin,1*6Pin，2.0mm）
	主板LVDS与EDP信号二选一，EDP用EDP-B屏线，支持4K
网络功能	2/3/4*RJ45_LAN	支持Realtek 8125BGS 2.5G网卡芯片，支持网络唤醒和PXE无盘启动功能。
	1*M2_4G/5G接口	支持Key-B接口M.2_5G模块，可改支持4G模块
	1*M.2_WIFI接口	支持PCIE3.0信号，支持Key-E接口M.2_2230 WIFI，可改支持蓝牙
	3042规格的4G/5G模块与M.2_WIFI模块不能同时接，有干涉，二选一； 3052规格的5G模块与M.2_WIFI模块可同时接，无干涉；
硬盘功能	1*NGFF接口	支持PCIE4.0信号，支持Key-M接口默认M.2 2280硬盘，可选M.2 2242硬盘；默认NVME（PCIE）协议和SATA协议共存，自动切换；
	1*SATA1接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*SATA_PWR插针	硬盘供电插针，可取电5V、12V。（4Pin,1*4Pin，2.54mm）
声音功能	集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器
	1*LINE_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（粉色）
	1*INT_SPK插针	功放支持8欧5瓦喇叭双声道输出（4Pin,1*4Pin，2.0mm）
USB功能	2/4*USB3.2接口	后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin,25Pin，2.0mm）
	1*F_USB2插针	前置USB2.0插针，一组有2USB2.0 （9Pin,25Pin，2.0mm）
	M.2_WIFI的USB信号与F_USB2 第2/4/6/8/10脚为二选一，默认M.2_WIFI无USB信号，插针有USB信号
	M2_4G/5G接口4G的USB信号与F_USB2 第1/3/5/7脚为二选一，默认不支持4G，插针有USB信号
	主板改三网/双网后，USB4接口上U口的USB3.0信号与M.2_4G/5G接口的5G信号二选一，默认USB4接口上U口有USB3.0信号（注：5G需占用USB3.0信号，4G需占用USB2.0信号）

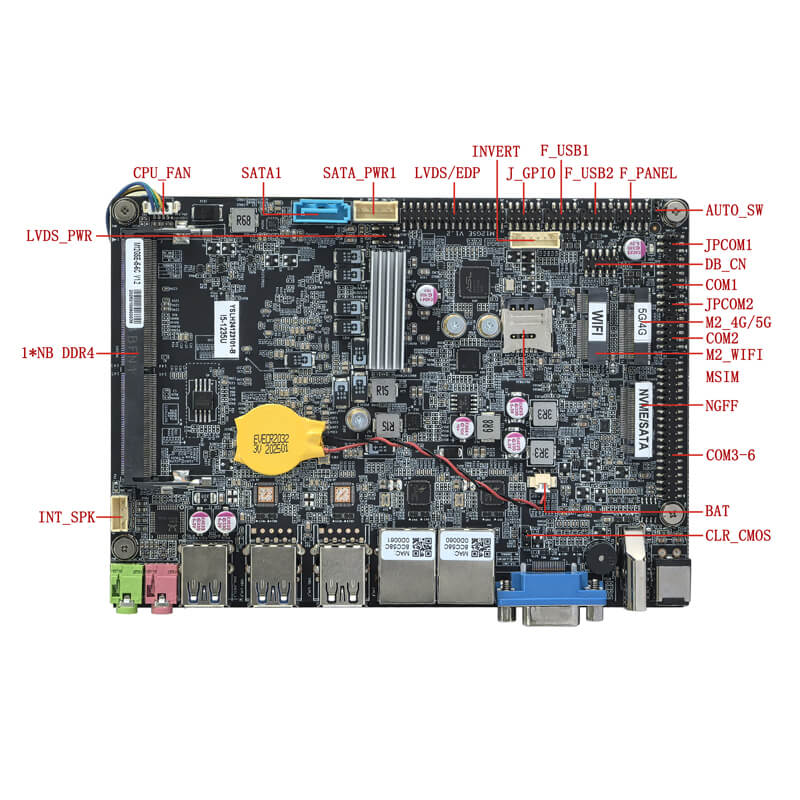

开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin,2*5Pin，2.0mm）
开关功能	1*AUTO_SW插针	支持硬件控制上电开机（3Pin,1*3Pin，2.0mm）
其他I/O	1*COM1插针	串口，支持RS232/RS422/RS485可选（9Pin,2*5Pin，2.0mm）
	1*COM2插针	串口，支持RS232/RS485可选（9Pin,2*5Pin，2.0mm）
	1*COM3-6插针	串口，支持标准RS232 （39Pin,2*20Pin，2.0mm）
	1*JPCOM1/2插针	控制COM1/2第9脚电压 0V/5V/12V可选（6Pin,2*3Pin，2.0mm）
	1*MSIM卡槽	支持SIM卡，用4G/5G时需要SIM卡
	1*CLR_CMOS插针	主板清零、放电插针（3Pin,1*3Pin，2.0mm）
	1*CPU_FAN插针	CPU风扇插针，支持温控（4Pin,1*4Pin，1.25mm）
	1*J_GPIO插针	GPIO控制插针（10Pin,2*5Pin，2.0mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 11，Windows 10，Linux等
