M680工控主机

ELSKY/研盛 M680 工控主机

Name: ELSKY/研盛 M680 工控主机
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

支持Skylake 6代及Kaby Lake 7代赛扬及酷睿i3、i5、i7

SKU: ELSKY-M680

CPU处理器

支持Skylake 6代及Kaby Lake 7代赛扬及酷睿i3、i5、i7

尺寸

232mm（L）*107mm（W）*62mm( H ）

接口

6*LAN USB COM

内存

NB-DDR4

硬盘

SATA MSATA

显示

VGA HDMI

扩展

Mini-PCIE

联系我们

主板型号

CPU

RJ45-LAN

COM

USB

Memory

Power

M680SE-6L

支持Intel 6代 Skylake

赛扬及酷睿i3、i5、i7

支持

1*NB-DDR4

MAX 16G

+12V

M780SE-6L

支持Intel 7代 Kaby Lake

赛扬及酷睿i3、i5、i7

支持

1*NB-DDR4

MAX 16G

+12V

主机尺寸	232mm（L）107mm（W）62mm( H ）
CPU处理器	支持Skylake 6代及Kaby Lake 7代赛扬及酷睿i3、i5、i7
芯片组	Kaby Lake 、Skylake 高速芯片组
内存支持	1*NB-DDR4 SODIMM内存插槽，支持2133/2400MHz内存，最大支持16GB
电源	1*DC_IN	支持12V电压，DC头内直径为2.5MM 主板满载功耗约35W，建议用12V5A或以上电源
显示功能	6代	Intel HD Graphics 510/520图形控制器	支持单显、双显、双显复制/扩展
	7代	Intel HD Graphics 610/620图形控制器
	1*VGA_OUT插针	支持分辨率1920 * 1080@60HZ （12Pin，1*12Pin，2.0mm）
	1*HDMI 1.4接口	支持4K分辨率4096/3840 * 2160@30HZ

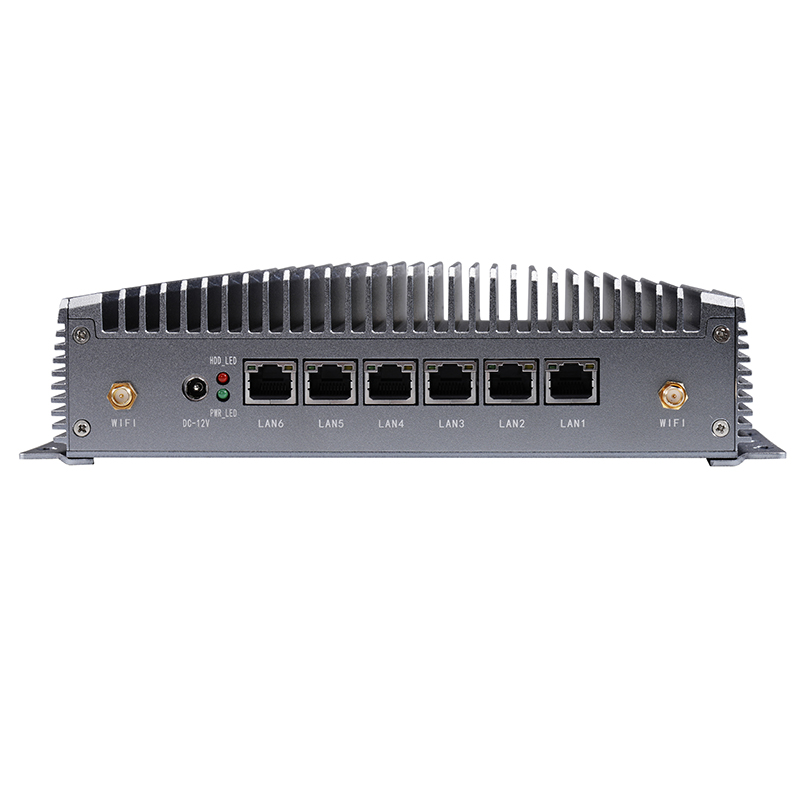

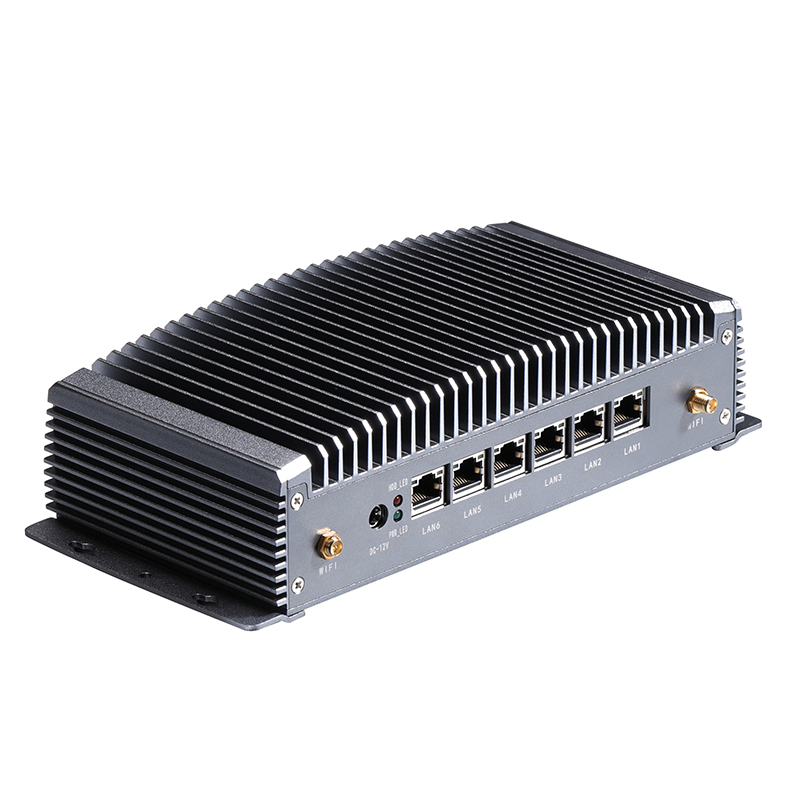

网络功能	6*RJ45 LAN接口	Intel i211-AT千兆网卡，支持网络唤醒和PXE无盘启动功能
	1*Mini-PCIE接口	支持3G/4G（WiFi可选，与LAN6二选一）
硬盘功能	1*SATA接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*SATA-PWR插针	硬盘供电插针，可取电压5V、12V （4Pin，1*4Pin，2.54mm）
	1*MSATA接口	支持MSATA盘，支持MSATA 3.0

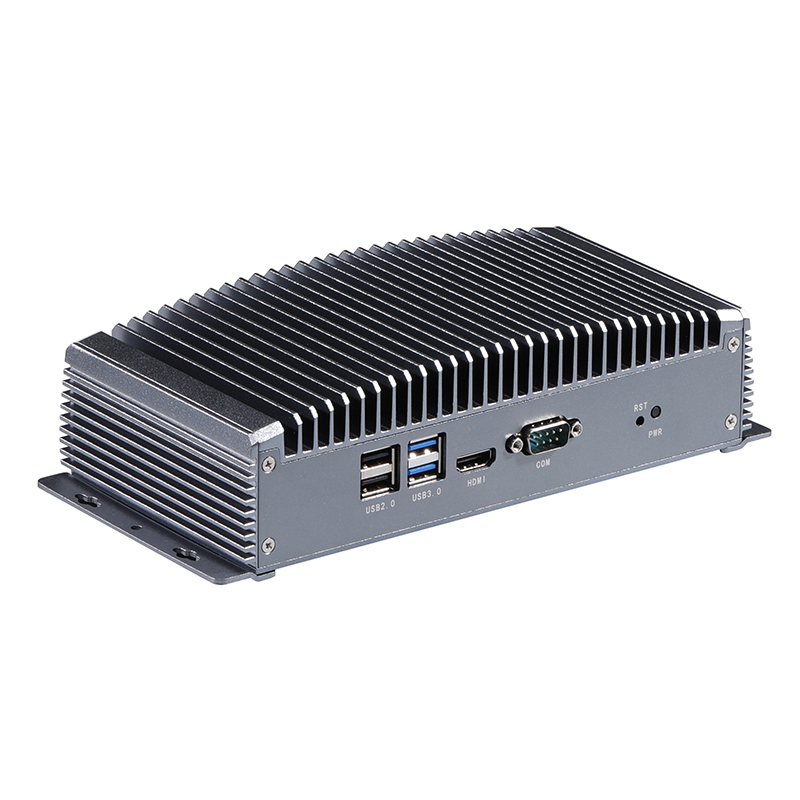

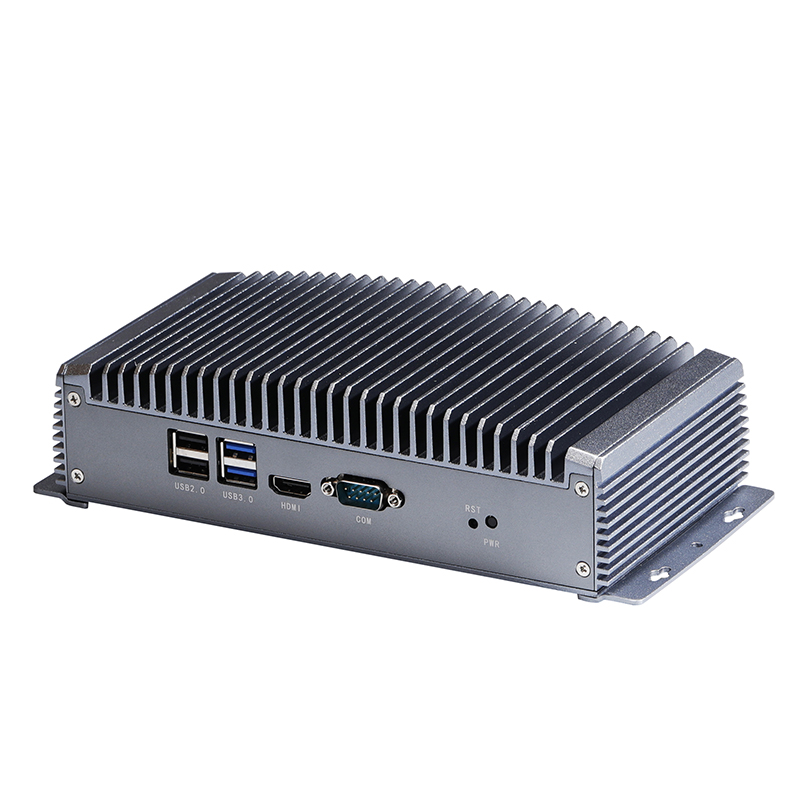

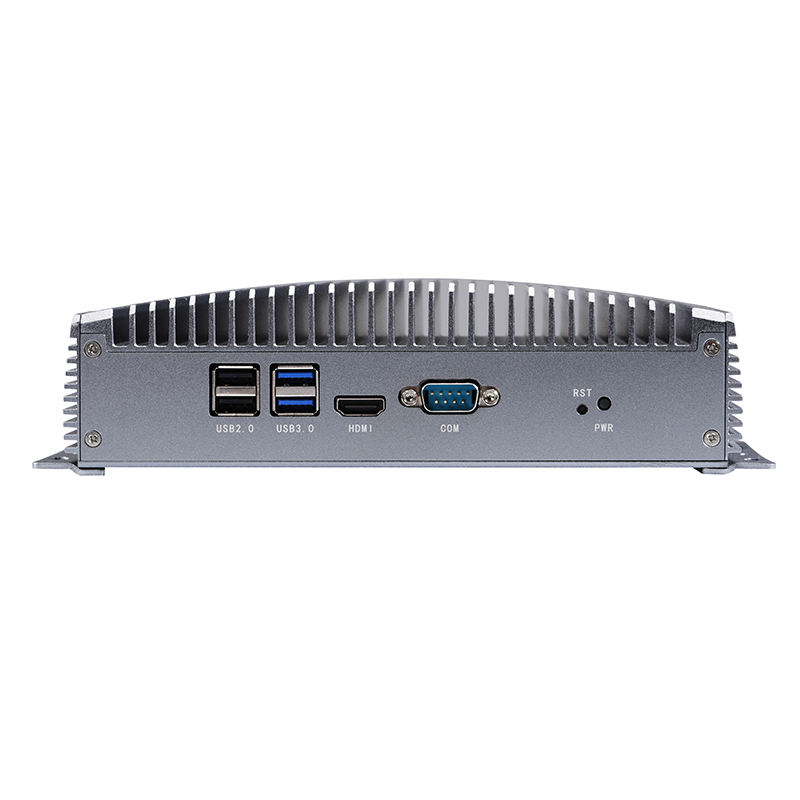

USB功能	2*USB3.0接口	后置标准USB3.0接口
	2*USB2.0接口	后置标准USB2.0接口
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.0mm）
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.54mm）
	1*PWR_BUTN按钮	开关按钮
	1*RST_BUTN按钮	重启按钮
其他I/O	1*AT_ATX插针	硬件控制上电开机插针（3Pin，1*3Pin，2.0mm）
	1*COM1接口	外置串口，只支持RS232
	1*COM2插针	内置串口插针，只支持RS232 （9Pin，2*5Pin，2.0mm）
	1*JCOM2插针	控制COM2第9脚电压 0V/5V/12V可选（6Pin，2*3Pin，2.0mm）
	1*SIM_CARD卡槽	支持SIM卡，用3G/4G时需要SIM卡
	1*CLR-CMOS插针	主板清零、放电插针（1*2Pin，2.54mm）
	1*CPU_FAN插针	CPU风扇插针，不支持温控（3Pin，1*3Pin，2.54mm）
	1*J_GPIO插针	标准GPIO插针（10Pin，2*5Pin，2.0mm）
运行环境	工作温度：-20℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 10，Windows 8，Windows 7、Linux等
