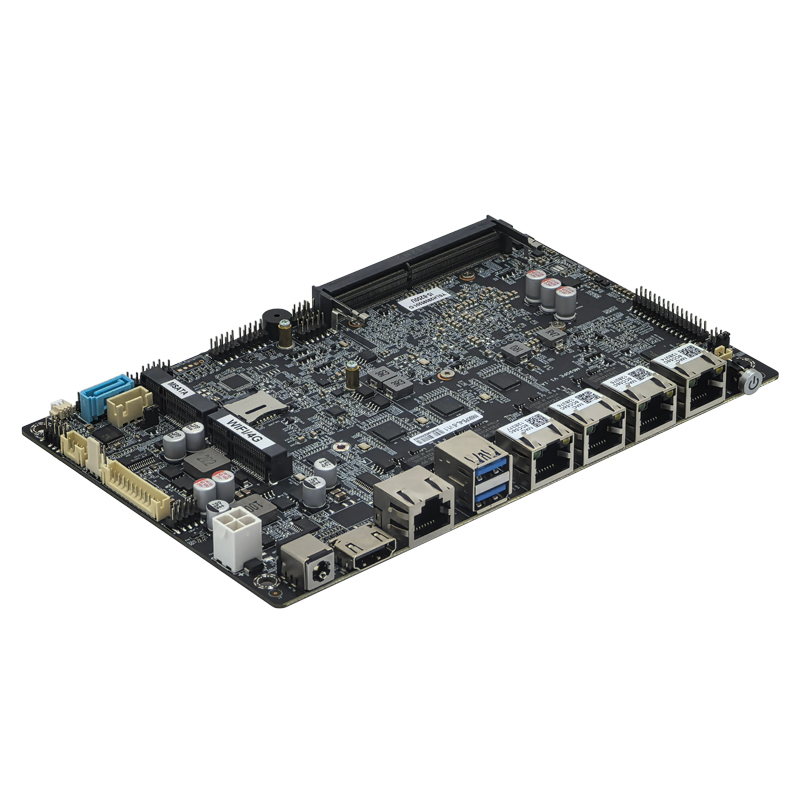

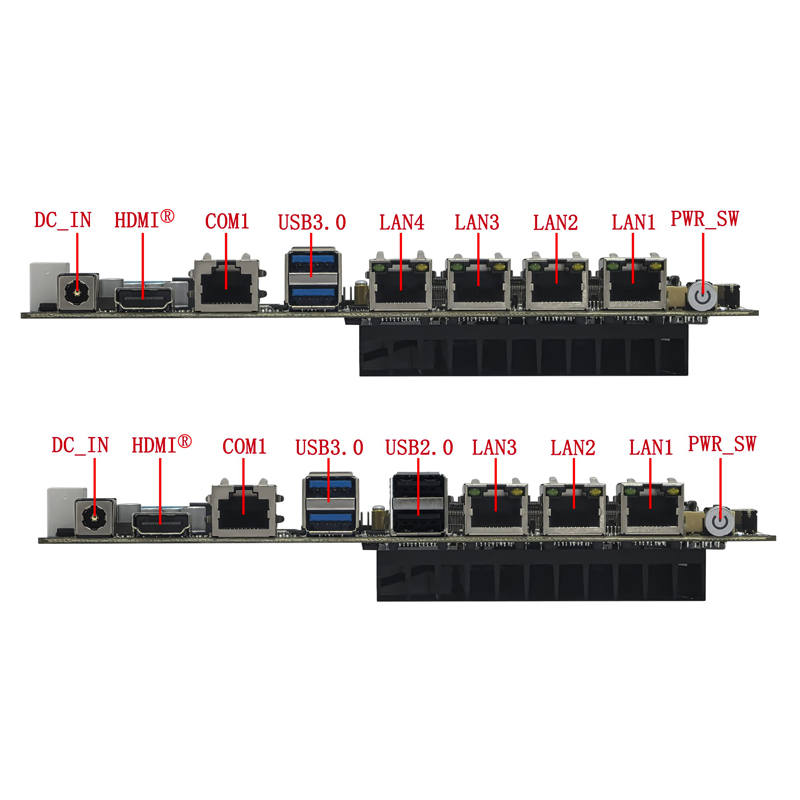

| 主板型号 | CPU | HDMI® | LAN | USB2.0 | USB3.0 | COM | SSD | Memory | Power |
| M690PE | 支持Intel®Skylake 6代、Kabylake 7代 、Kaby Lake R 8代、
酷睿i3、i5、i7 |
4K 30Hz | 4*POE 48V | 6 | 2 | 3 | 1*MSATA
1*SATA |
1*NB-DDR4
MAX 32G |
+9~36V |

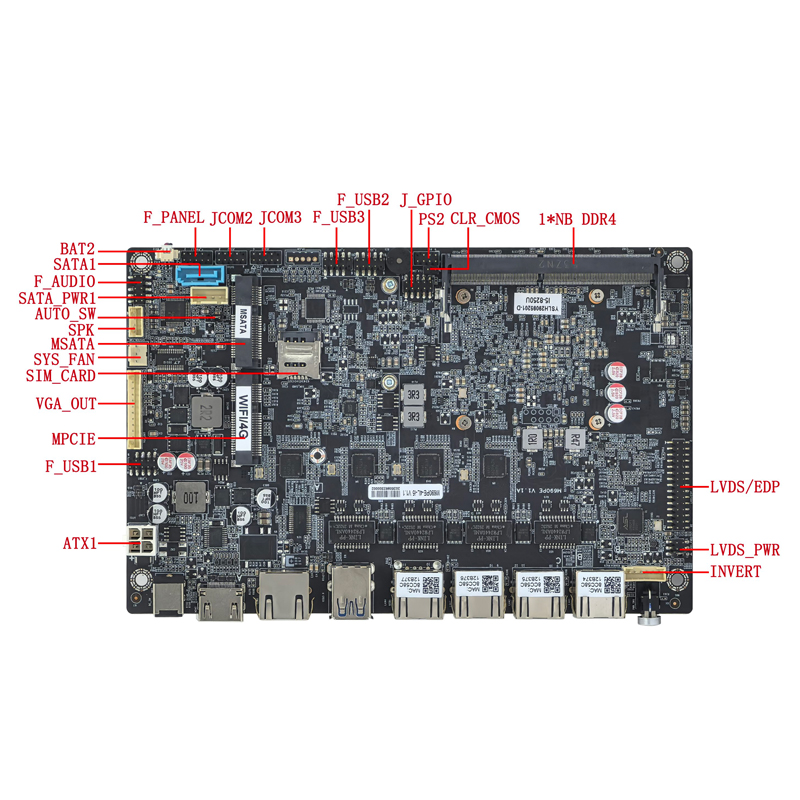

| 3*POE 48V | 8 |
| 主板尺寸 | 190mm（L）*121mm（W）*33mm | |
| CPU处理器 | 支持Intel® SkyLake 6代赛扬3855U、3955U及酷睿i3-6100U、i5-6200U、i7-6500U等
支持Intel® KabyLake 7代赛扬3865U、3965U及酷睿i3-7100U、i5-7200U、i7-7500U等 支持Intel® KabyLake-R 8代酷睿i3-8130U、i5-8250U、i7-8550U等 |
|
| 内存支持 | 1*SODIMM插槽 | NB-DDR4内存，支持2133/2400MHz内存，最大支持32GB |
| 电源 | 1*DC_IN | 支持9~36V宽压供电；
主板满载功耗约40W。建议用9V7A或以上电源 |
| 1*ATX1插针(4Pin) | ||
| 显示功能 | 6代集成Intel® HD510/520图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | |
| 7代集成Intel® HD610/620图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | ||
| 8代集成Intel® HD630图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | ||
| 1*HDMI®1.4 接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*VGA_OUT插针 | 支持分辨率1920*1080@60Hz （13Pin，2*7Pin，2.0mm） | |
| 1*LVDS/EDP插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，1.25mm） | |
| 1*LVDS_PWR插针 | LVDS/EDP电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| 1*INVERT插针 | LVDS背光开关背光亮度调节控制 （6Pin，1*6Pin，2.0mm） | |
| LVDS和EDP二选一，共用插针，EDP用EDP-B屏线（20Pin背光分开独立屏线） | ||
| 网络功能 | 3/4*LAN-RJ45接口 | 支持4*Intel i226-V 2.5G网卡芯片，可选支持3*Intel i226-V 2.5G网卡芯片；
默认支持POE 48V供电，可改硬件支持 常规网口功能；支持网络唤醒和PXE无盘启动功能 |
| 1*Mini-PCIE接口 | 支持PCIE3.0 x1 & USB信号，支持WiFi蓝牙/4G模块 | |
| 硬盘功能 | 1*MSATA接口 | 支持MINI_SATA盘，支持MSATA3.0 |
|
声音功能 |
集成Realtek AL897 HD数字音频解码器，6声道高保真音频控制器 | |
| 1*SPK插针 | 功放支持8欧5瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.0mm） | |
| USB功能 | 2*USB3.0接口 | 后置标准USB3.0接口，最大传输宽带为5Gbps |
| 2*USB2.0接口（可选） | 后置标准USB2.0接口，最大传输宽带为480Mbps | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有1*USB2.0 （4Pin，1*4Pin，2.0mm） | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有1*USB2.0 （4Pin，1*4Pin，2.0mm） | |
| 1*F_USB3插针 | 前置USB2.0插针，一组有1*USB2.0 （4Pin，1*4Pin，2.0mm） | |
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.0mm） |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |
| 1*PWR_SW | 开关按钮 | |
| 其他I/O | COM1接口 | 串口，可选支持RS232/RS422/RS485，可改硬件支持光电隔离 |
| JCOM2插针 | 串口，支持标准RS232； （9Pin，2*5Pin，2.0mm） | |
| JCOM3插针 | 串口，支持标准RS232； （9Pin，2*5Pin，2.0mm） | |
| 所有串口可改硬件支持TTL | ||

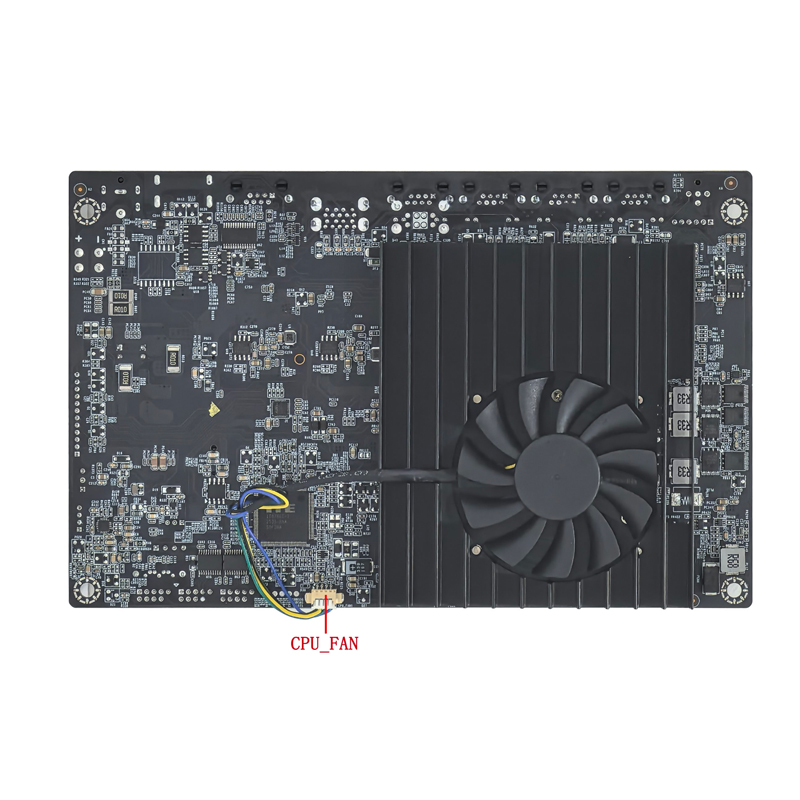

| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，1.25mm） | |
| 1*SYS_FAN插针 | 系统风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*CLR_CMOS插针 | 主板放电、清零插针 （2Pin，1*2Pin，2.54mm） | |
| 1*J_GPIO插针 | GPIO控制插针 （11Pin，2*6Pin，2.0mm） | |
| 1*PS2插针 | PS2键盘鼠标插针 （7Pin，2*4Pin，2.0mm） | |
| 1*TP_CN插针 | 支持四线、五线电阻式触摸屏 （5Pin，1*5Pin，2.0mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |
| 操作系统 | 6/7代支持Windows 10，Windows 7、Linux等；
8代支持Windows 10，Linux等； |
|
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
