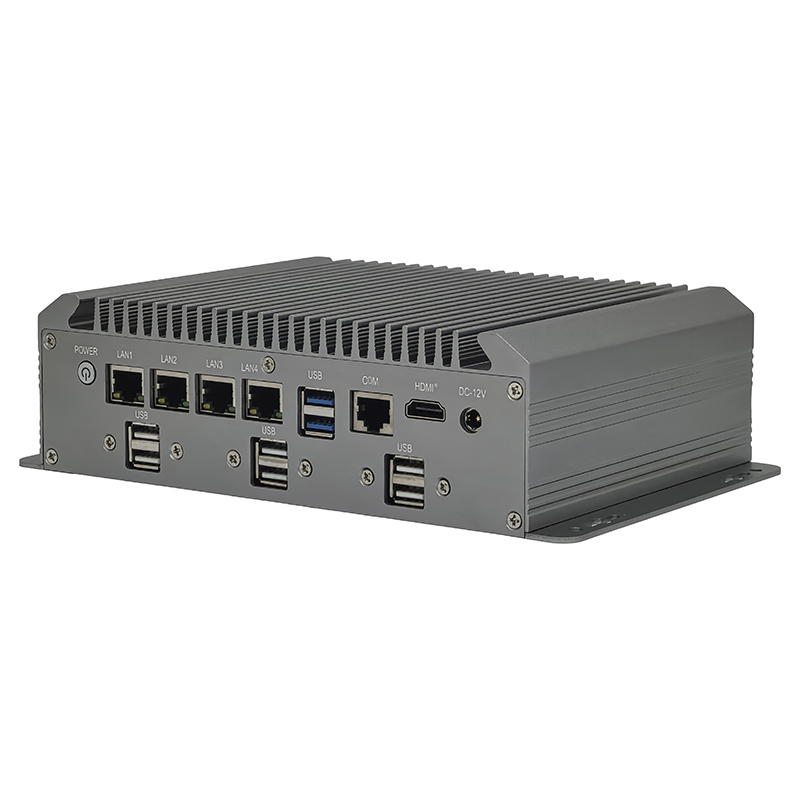

M690PE 工控主机
ELSKY/研盛 M690PE 工控主机
6-8代 酷睿：i3、i5、i7
SKU: ELSKY-M680PE
CPU处理器
6-8代 酷睿：i3、i5、i7
尺寸
235mm（L）*150mm（W）*63mm（H）
接口
4*LAN, USB, COM,
内存
NB-DDR4
硬盘
M.2_SSD SATA MSATA
显示
HDMI
扩展
M.2_WIFI M.2_4G/5G
| HDMI® | VGA | LAN | USB3.0 | USB2.0 | COM | SSD | Memory | Power | ||
| 4K 30Hz | / | 4 | 2 | 6 | 3 | 1*MSATA
1*SATA |
1*NB-DDR4
MAX 32G |
+9V～36V
宽压供电 |
||
| 3 | 2 | 8 | ||||||||
| 主机型号 | M690PE | |||||||||
| 主机尺寸 | 234mm（L）*150mm（W）*64mm（H） 不含壁挂202mm（L）*150mm（W）*64mm（H） | |||||||||
| 散热系统 | 机壳一体散热； | |||||||||
| 颜色 | 铁灰色 | |||||||||
| 适配主板型号 | M690PE | |||||||||
| 主板 | CPU | 支持Intel® SkyLake 6代赛扬3855U、3955U及酷睿i3-6100U、i5-6200U、i7-6500U等
支持Intel® KabyLake 7代赛扬3865U、3965U及酷睿i3-7100U、i5-7200U、i7-7500U等 支持Intel® KabyLake-R 8代酷睿i3-8130U、i5-8250U、i7-8550U等 （CPU列表详情见下一页） |
||||||||
| 内存 | 1*NB-DDR4支持2133/2400MHz内存，最大支持32GB | |||||||||

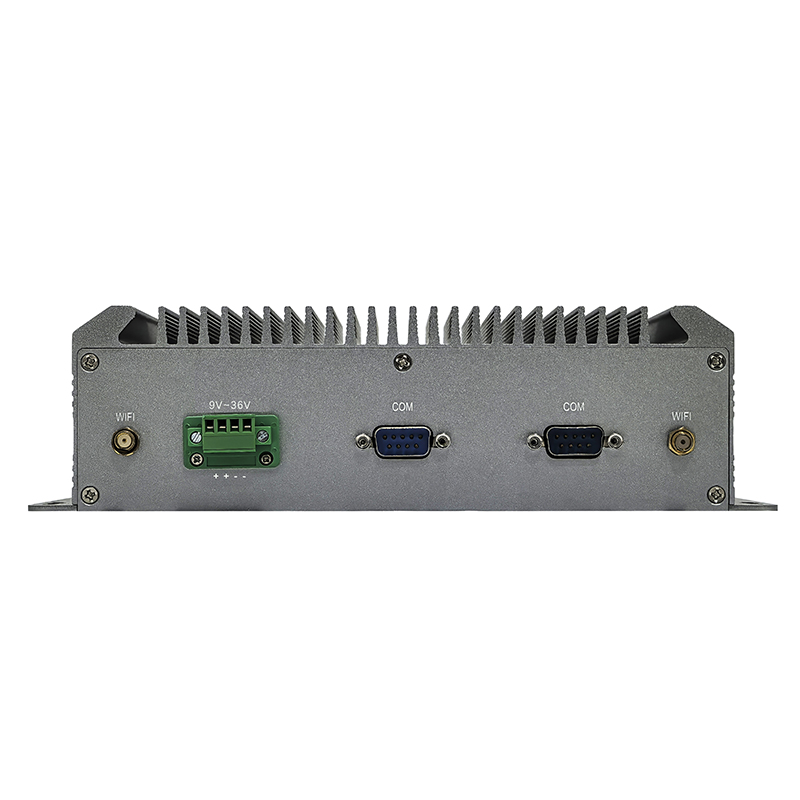

| 前置面板接口 | 凤凰端子 | 1*4Pin 凤凰端子可选（自定义，默认未接线） | ||||||||
| COM | 2*COM口，默认支持RS232； | |||||||||
| WiFi | 2*WiFi天线接口 | |||||||||

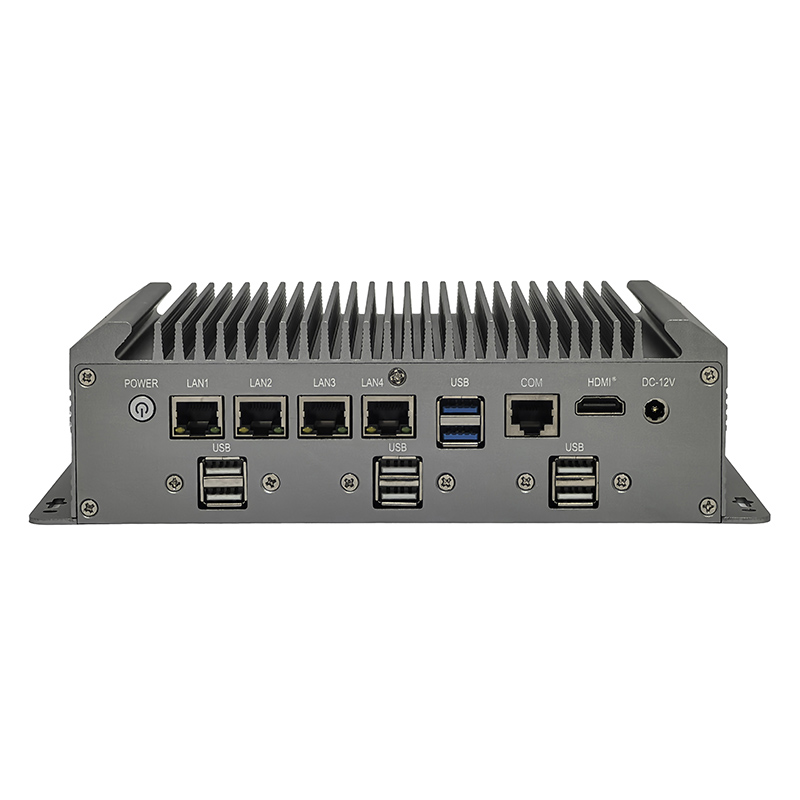

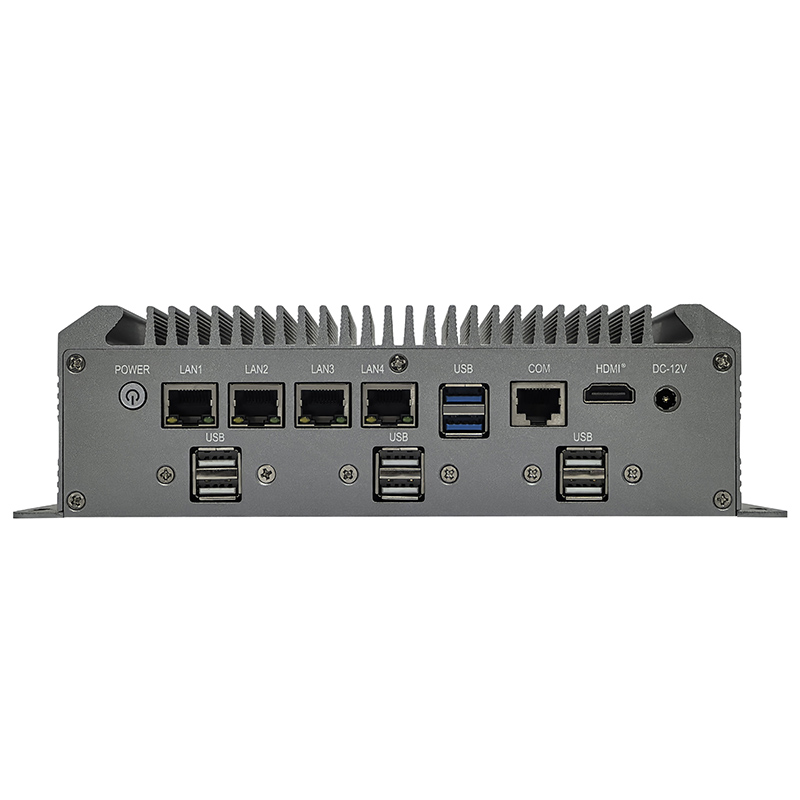

| 后置面板接口 | 电源接口 | DC头内直径为2.5MM，支持9V~36V宽压供电；主板满载功耗约40W。建议用9V7A或以上电源 | ||||||||
| POWER | 1*开关按钮 | |||||||||
| 显示接口 | 1*HDMI®1.4接口（4096/3840*2160@30Hz） | |||||||||
| LAN | 支持4*Intel i226-V 2.5G网卡芯片，可选支持3*Intel i226-V 2.5G网卡芯片；
默认支持POE 48V供电，可改硬件支持 常规网口功能；支持网络唤醒和PXE无盘启动功能 |
|||||||||
| COM | 1*COM口，可选支持RS232/RS422/RS485，可改硬件支持光电隔离 | |||||||||

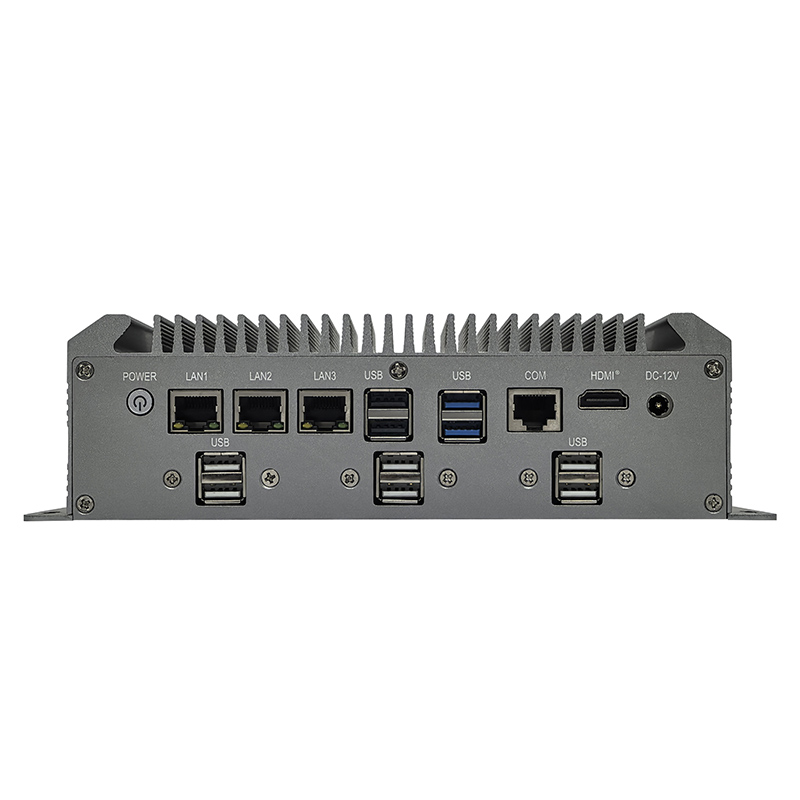

| USB | 四网主机：2*USB3.0接口；6*USB2.0接口；
三网主机：2*USB3.0接口，8*USB2.0接口； |
|||||||||
| 存储 | MSATA | 1*MSATA接口，支持Mini_SATA盘，支持MSATA3.0 | ||||||||
| SATA | 1*SATA3.0 硬盘接口，支持 2.5 寸 SSD/HDD 硬盘 | |||||||||
| 扩展 | WIFI | 1*MINI-PCIE接口，支持PCIE3.0 x1 & USB信号，支持WiFi蓝牙/4G模块 | ||||||||
| 运行环境 | 工作温度 | -10℃ ~ 60℃ | ||||||||
| 存储温度 | -20℃ ~ 70℃ | |||||||||
| 相对湿度 | 5%-95%相对湿度，无冷凝 | |||||||||
| 工作震动 | 0.5g rms/5-500HZ/random/operating | |||||||||
| BIOS | 支持上电开机，定时开机，远程开关机等 | |||||||||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |||||||||
| 操作系统 | 6/7代支持Windows 10，Windows 7、Linux等；
8代支持Windows 10，Linux等； |
|||||||||
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
