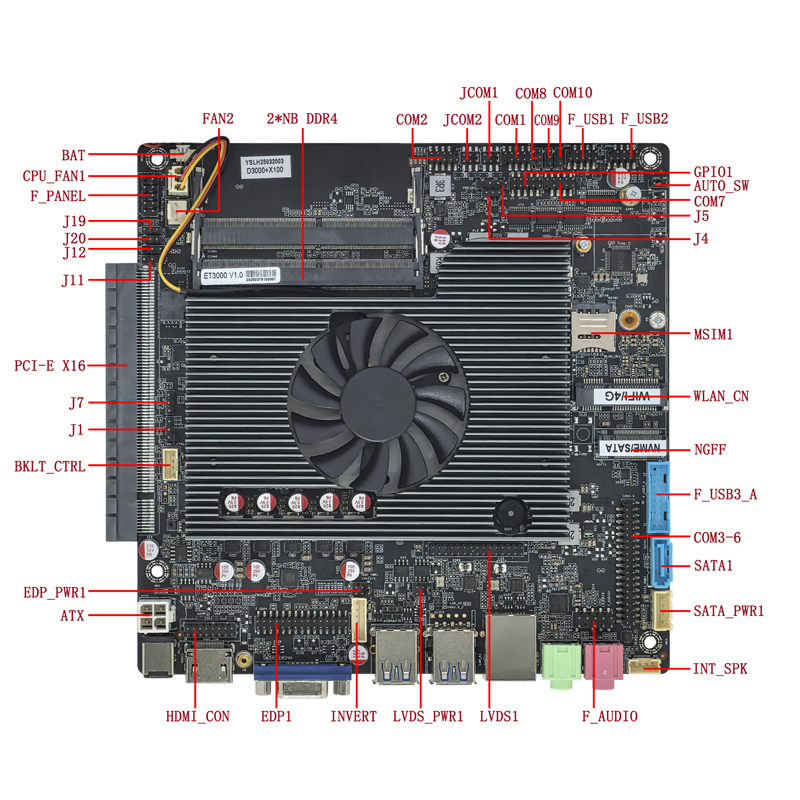

| 主板尺寸 | 170mm（L）*170mm（W）* 24mm（H） | |||
| CPU | 支持国产飞腾 腾锐D3000 八核 2.5G | |||
| 芯片组 | 飞腾X100 | |||

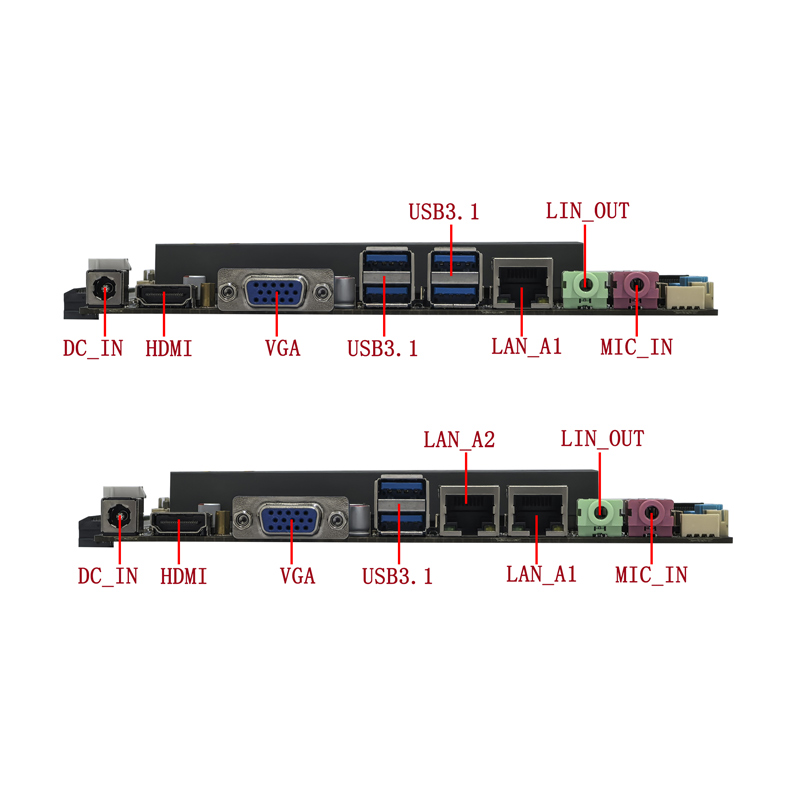

| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约70W，建议用12V7A或19V5A以上电源 |
||
| 1*ATX（4Pin） | ||||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，最大频率支持3200MHz内存，最大容量支持64G | ||
| 网络功能 | 1/2*LAN接口 | 单千兆网卡：默认裕太微YT6801；可选Realtek 8111H；支持网络唤醒，PXE功能；
双千兆网卡：裕太微YT6801+裕太微YT6801 或 Realtek 8111H+Realtek 8111H可选 |
||
| 1*WLAN_CN接口 | 支持PCIE3.0 x1 & USB信号，支持WIFI蓝牙/4G模块；可改支持MSATA硬盘 | |||
| 显示功能 | 显卡 | 支持板载X100 4G/8G独显可选，支持单显、双显扩展、双显/三显复制 | ||
| 外置HDMI®接口/HDMI®插针/VGA接口+LVDS/EDP可以支持双显扩展，需用新版本系统；
HDMI®/HDMI_CON、VGA支持单显，双显/三显复制，双显扩展（详情看重要提示） |
||||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | |||
| 1*HDMI® 2.0接口 | 支持4K分辨率4096/3840*2160@60Hz | |||
| 1*HDMI_CON 插针 | 支持2K分辨率1920*1080@60Hz （16Pin，2*8Pin，2.0mm） | |||
| VGA与HDMI®/HDMI_CON 为同信号，支持同显，可改硬件支持异显，改后LVDS1/EDP1无信号，改后VGA不支持热拔插 | ||||
| 1*LVDS1插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |||
| 1*EDP1插针 | EDP-C屏线，支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |||
| LVDS1与EDP1信号为二选一，独立插针，EDP用EDP-C屏线 | ||||
| 1*EDP_PWR1插针 | EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |||
| 1*LVDS_PWR1插针 | LVDS工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |||
| 1*INVERT插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | |||
| 1*BKLT_CTRL插针 | LVDS亮度调节插针（默认不上件） （4Pin，1*4Pin，2.0mm） | |||
| 1*PCI-E X16插槽 | 可选1*PCI-E X16插槽支持PCIE4.0 x8信号，可接独立显卡和PCI-E设备 | |||
| USB功能 | 4*USB3.1接口 | 后置标准USB3.1 Gen1接口，最大传输宽带为5Gbps | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |||
| 1*F_USB3_A插针 | 前置USB3.1 Gen1插针，一组有1*USB3.1 Gen1 （19Pin，2*10Pin，2.0mm） | |||
| 主板WLAN_CN（Mini-PCIE）接口的USB信号与F_UAB3_A插针11-19PIN的USB2.0信号二选一，默认F_UAB3_A插针11-19PIN没有USB2.0信号； | ||||
| 声音功能 | 默认支持Senary SN6186声卡，
可改支持集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 |
|||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | |||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |||
| 硬盘功能 | 1*NGFF接口 | 支持Key-M接口M.2 2280 NVME PCIE4.0 x4 / SATA双协议自适应标准SSD； | ||
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | |||
| 1*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | |||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | ||
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） | ||
| 1*COM2插针 | 支持标准RS232/RS485可选 （9Pin，2*5Pin，2.0mm） | |||
| 1*COM7插针 | 支持标准RS232 （9Pin，2*5Pin，2.0mm） | |||
| COM3-6插针 | 支持标准RS232 （39Pin，2*20Pin，2.0mm） | |||
| COM8/9/10插针 | 支持标准TTL （3Pin，1*3Pin，2.0mm） | |||
| 1*MSIM卡槽 | 支持SIM卡，用4G时需要SIM卡 | |||
| 1*CPU_FAN1插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | |||
| 1*FAN2插针 | SYS风扇插针，全速 （3Pin，1*3Pin，2.54mm） | |||
| 1*GPIO1插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | |||
| 1*J4插针 | 调试插针 （3Pin，1*3Pin，2.0mm） | |||
| 1*J5插针 | 调试插针 （4Pin，1*4Pin，2.54mm） | |||
| 1*J11/J12插针 | 调试插针 （3Pin，1*3Pin，2.54mm） | |||
| 1*J19/J20插针 | 调试插针 （3Pin，1*3Pin，2.0mm） | |||
| 运行环境 | 工作温度：0℃~45℃； 工作湿度：5%~95%相对湿度，无冷凝 | |||
| BIOS | 支持上电开机，远程开关机设备智能识别（需刷指定BIOS） | |||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒）（需刷指定BIOS） | |||
| 操作系统 | 支持银河麒麟（Kylin-Desktop-V10-SP1-Release-ARM64），Linux，等国产系统（需支持X100版本） | |||
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
