NANO1F 工控主机
ELSKY/研盛 NANO1F 工控主机
Inel N100、N97、N5、i3-N350等
SKU: ELSKY-NANO1F
CPU处理器
Inel N100、N97、N5、i3-N350等
尺寸
136mm（L）*126mm（W）*47mm（H）
接口
1*DC_IN,1*HDMI,1*VGA,1*LAN,8*USB,1*AUDIO
内存
1*NB DDR4 16GB
硬盘
1*M.2 SSD
显示
VGA或HDMI2.0,
扩展
1×M.2_wiFi,支持WiFi,Bluetooth
| HDMI | VGA/HDMI | LAN | USB2.0 | USB3.2 | COM | SSD | Memory | Power | ||
| 4K 60Hz | VGA： 2K
HDMI：4K 60Hz |
1 | 6 | 2 | 2 | 1*M.2 | 1*NB-DDR4
MAX 16G |
12V~24V宽压供电 | ||
| 2 | 4 | 2 | ||||||||
| 主机型号 | NANO1F | |||||||||
| 主机尺寸 | 136mm（L）*126mm（W）*47mm（H） | |||||||||
| 散热系统 | 带散热孔，静音风扇散热 或 无风扇+机壳一体散热； | |||||||||
| 颜色 | 黑色 | |||||||||
| 适配主板型号 | NANO1F | |||||||||
| 主板 | CPU | 支持Intel Alder Lake-N系列N200、N100、N97、N95、i3-N305等 | ||||||||
| 显卡 | Intel UHD Graphics，支持单显、双显复制、双显扩展 | |||||||||
| 内存 | 1*NB-DDR4 SODIMM内存插槽，支持3200MHz内存，最大支持16GB | |||||||||

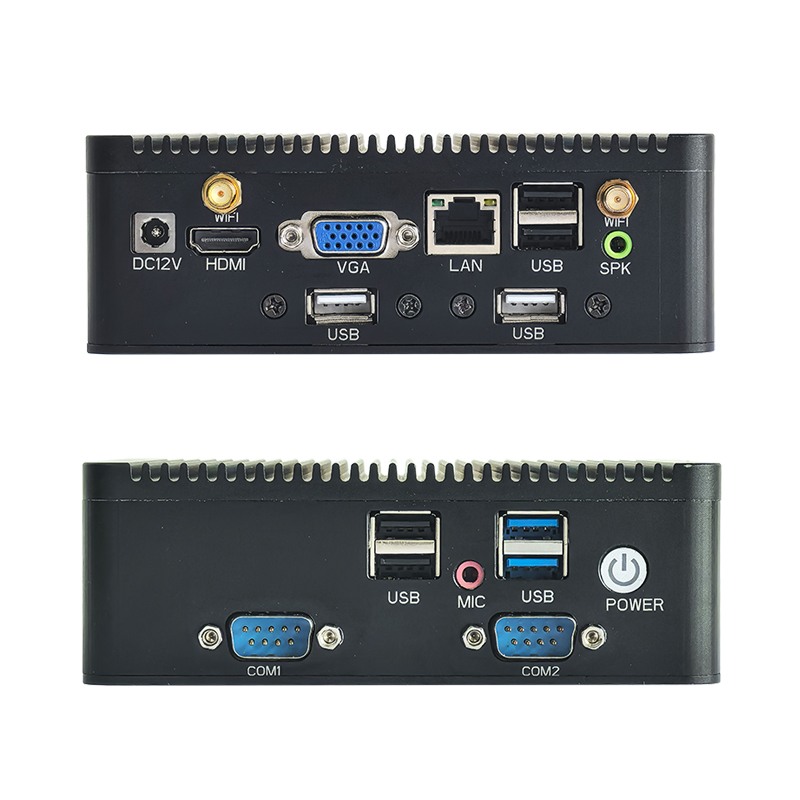

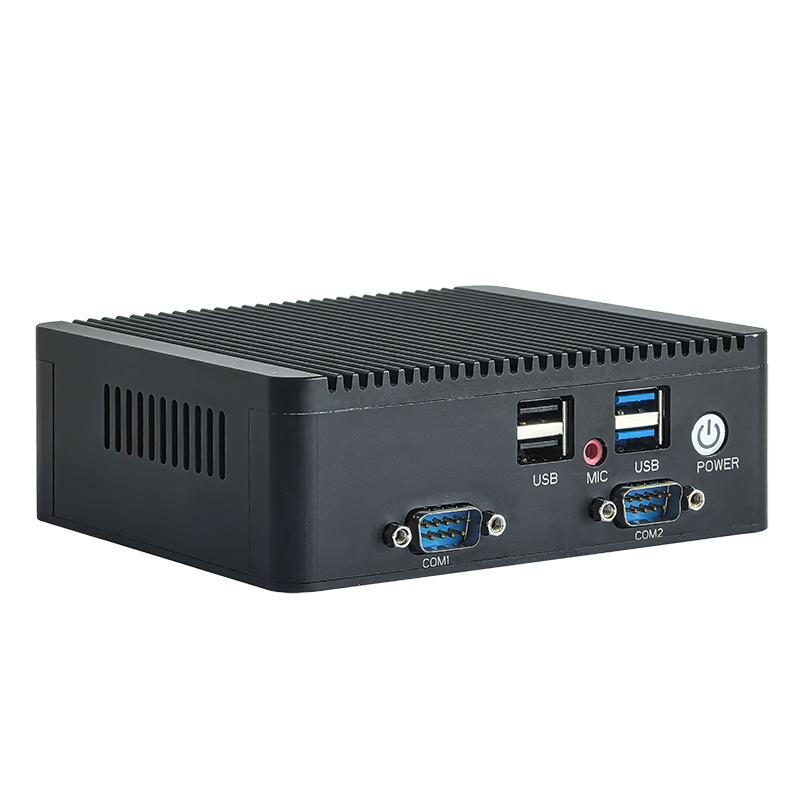

| 前置面板接口 | POWER | 1*开关按钮 | ||||||||
| USB | 2*USB2.0接口
2*UBS3.2 Gen1接口 |
|||||||||
| COM | 2*COM，默认支持RS232，其中COM1可选支持RS232/RS422/RS485 | |||||||||

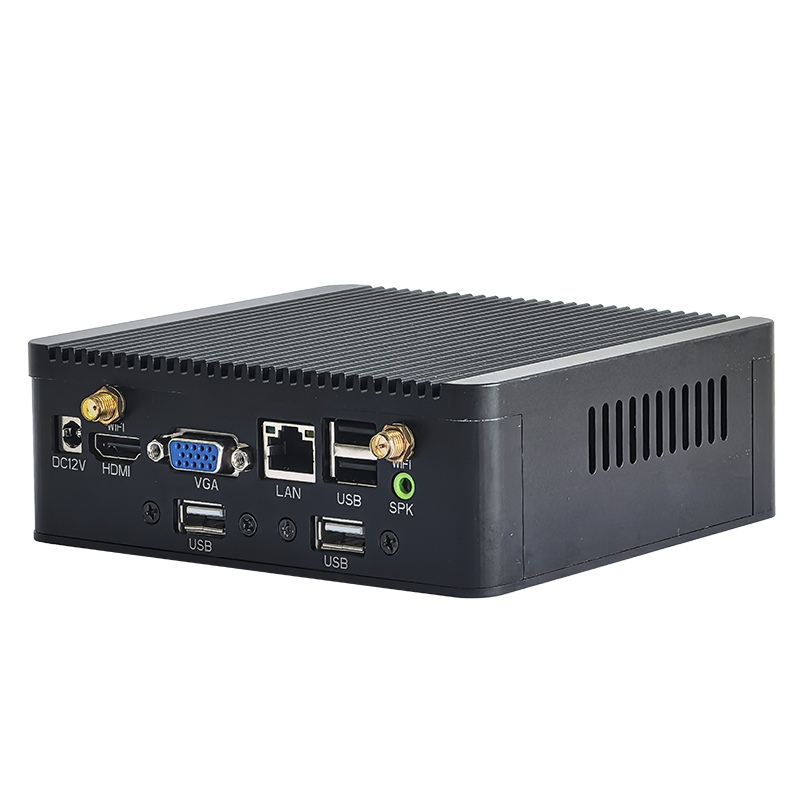

| 后置面板接口
|
电源接口 | 1*DC电源接口，支持12V~24V宽压供电，推荐12V/4A或24V2A以上电源 | ||||||||
| 显示接口 | 1*HDMI1 2.0接口（4096/3840*2160@60Hz）
1*VGA接口（1920*1080@60Hz） 可选1*HDMI2 2.0接口（4096/3840*2160@60Hz） |
|||||||||
| LAN | 1*LAN：默认支持Realtek 8111H 千兆网卡 ；可选国产裕太微YT6801千兆网卡；
2*LAN：支持Realtek 8111H+Realtek 8111H 千兆网卡； 可选国产裕太微YT6801+裕太微YT6801千兆网卡； 支持网络唤醒和PXE无盘启动功能 |
|||||||||
| USB | 4*USB2.0接口（双网主机支持2*USB） | |||||||||
| 音频 | 1*LINE_OUT接口，音频输出
1*MIC_IN接口，麦克风输入 |
|||||||||
| WiFi | 2*WiFi天线接口 | |||||||||
| 存储 | M.2_SSD | 1*M.2 Key-M插槽，支持M.2 2280硬盘，默认SATA协议，可选NVME（PCIE）协议 | ||||||||
| 扩展 | M.2_WiFi | 1*M.2 Key-E插槽，支持M.2 2230 WiFi蓝牙模块 | ||||||||
| 环境 | 工作温度 | -10℃ ~ 60℃ | ||||||||
| 存储温度 | -20℃ ~ 70℃ | |||||||||
| 相对湿度 | 5%-95%相对湿度，无冷凝 | |||||||||
| 工作震动 | 0.5g rms/5-500Hz/random/operating | |||||||||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |||||||||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |||||||||
| 操作系统 | 支持Windows 11，Windows 10，Linux等
（N100和i3-N300支持Windows10，Windows11 22H2及以上版本） |
|||||||||
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
