工控主板 ·J6412

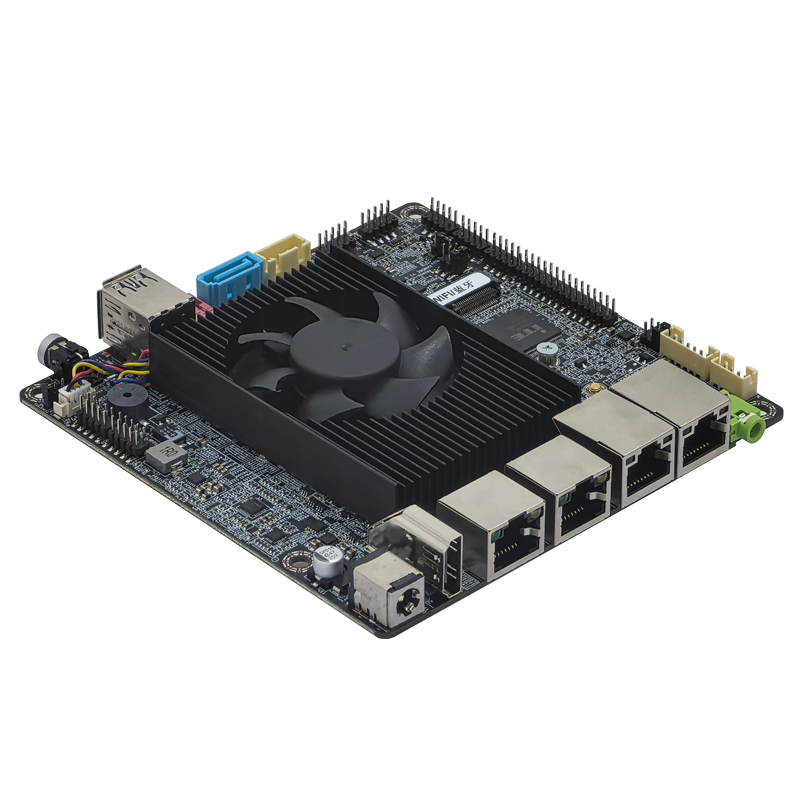

ELSKY/研盛 NANO6E工控小主板J6412

Name: ELSKY/研盛 NANO6E工控小主板J6412
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

DC12V 19V

SKU: ELSKY-NANO6E

CPU

支持赛扬J6412/J6413/N6210/N6211

内存

1×DDR4，最大16GB

存储

1×SATA3.0 + 1×M.2

电源

DC12V 19V

尺寸

120mm（L）*120mm（W）*23mm（H）

联系我们下载规格书

主板尺寸	120mm（L）120mm（W）23mm（H）
CPU处理器	英特尔® 处理器赛扬J6412/J6413/N6210/N6211 、奔腾J6426 /N6415

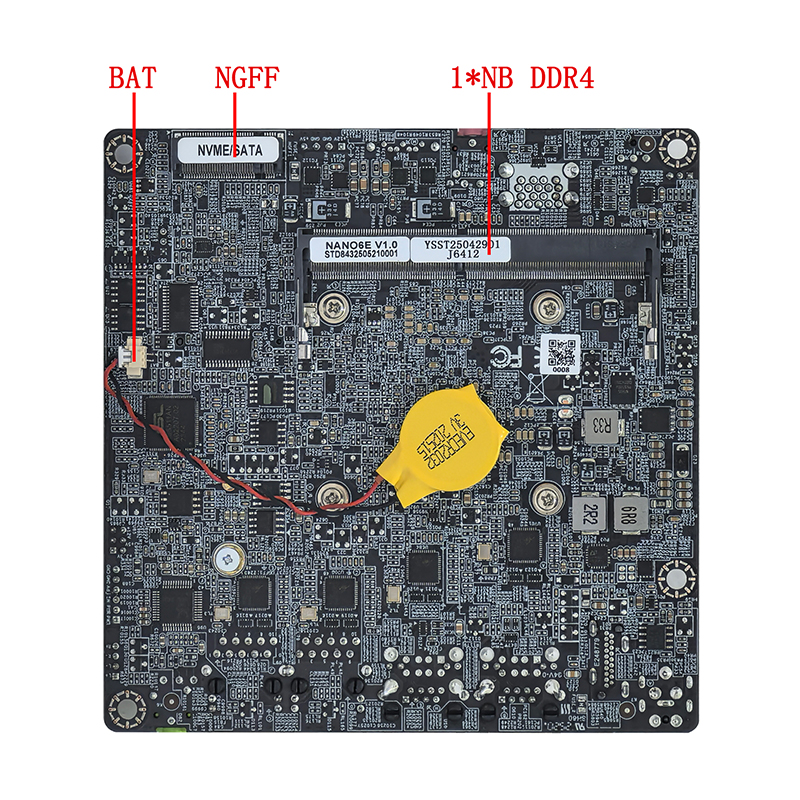

内存支持	1*NB-DDR4 SODIMM内存插槽，支持单通道3200MHz内存，低压1.2V，最大支持16GB
电源	1*DC_IN	支持12V或19V电压，DC头内直径为2.5MM 主板满载功耗约30W。建议用12V/4A或19V3A以上电源
电源	1*4Pin ATX（可选）	支持12V或19V电压，DC头内直径为2.5MM 主板满载功耗约30W。建议用12V/4A或19V3A以上电源
显示功能	英特尔® 超核芯显卡，支持单显、双显复制、双显扩展
	1*HDMI 2.0接口	4K分辨率4096/3840*2160@60Hz

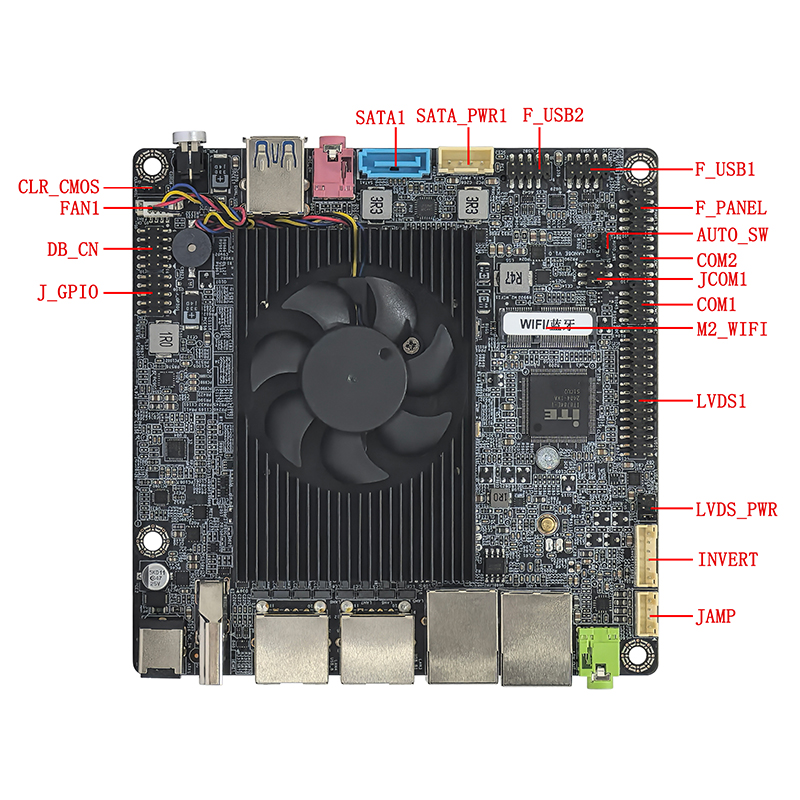

	1*LVDS/EDP插针	支持分辨率19201080@60Hz （30Pin，215Pin，2.0mm）
	1*LVDS_PWR插针	LVDS/EDP电压控制插针（6Pin，2*3Pin，2.0mm）
	1*INVERT插针	LVDS背光开关控制插针（6Pin，1*6Pin，2.0mm）
	LVDS与EDP为二选一共用一组插针，EDP用EDP-B屏线

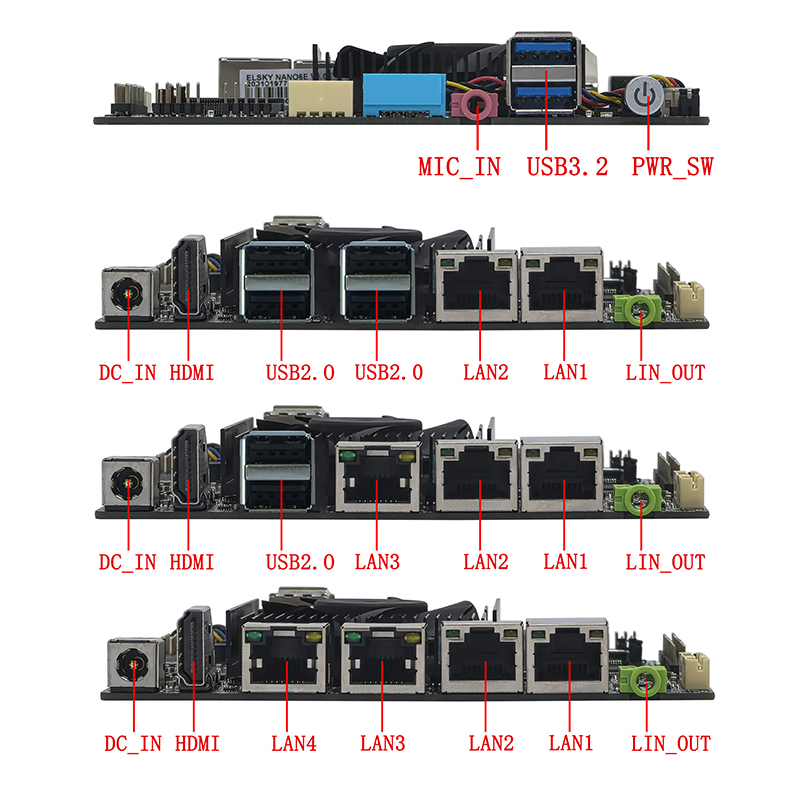

网络功能	2/3/4*RJ45 LAN接口	双网：支持2Realtek 8125BGS 2.5G网卡；三网：支持3Realtek 8125BGS 2.5G网卡；四网：支持4*Realtek 8125BGS 2.5G网卡；支持网络唤醒和PXE无盘启动功能
网络功能	1*M2_WIFI接口	PCIE3.0信号，支持Key-E接口M.2 WIFI/蓝牙模块
硬盘功能	1*NGFF(M.2)接口	PCIE3.0信号，支持Key-M接口M.2 2280硬盘，默认支持NVME(PCIE)协议SATA协议自动切换
	1*SATA接口	标准SATA 3.0硬盘接口
	1*SATA_PWR插针	硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm）
声音功能	默认支持Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器
	1*LIN_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（红色）
	1*JAMP插针	功放支持8欧5瓦喇叭双声道输出（4Pin，1*4Pin，2.0mm）
USB功能	2*USB3.1接口	后置标准USB3.1 Gen1接口，最大传输宽带为5Gbps
	4*USB2.0接口	后置标准USB2.0接口，最大传输宽带为480Mbps
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.0mm）
	1*F_USB2插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.0mm）
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.0mm）
开关功能	1*AUTO_SW插针	支持硬件控制上电开机（3Pin，1*3Pin，2.0mm）
其他I/O	COM1/2插针	串口，COM1可选支持RS232/RS422/RS485 （9Pin，2*5Pin，2.0mm）
	1*JPCOM1插针	可控制COM1第九脚电压0V/5V/12V （6Pin，2*3Pin，2.0mm）
	1*J_GPIO插针	GPIO控制插针（10Pin，2*5Pin，2.0mm）
	1*CLR_CMOS插针	主板清零、放电插针（3Pin，1*3Pin，2.0mm）
	1*FAN1插针	CPU风扇插针，支持温控（4Pin，1*4Pin，1.25mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 11，Windows 10，Linux等
