OPS 40005000 OPS主机

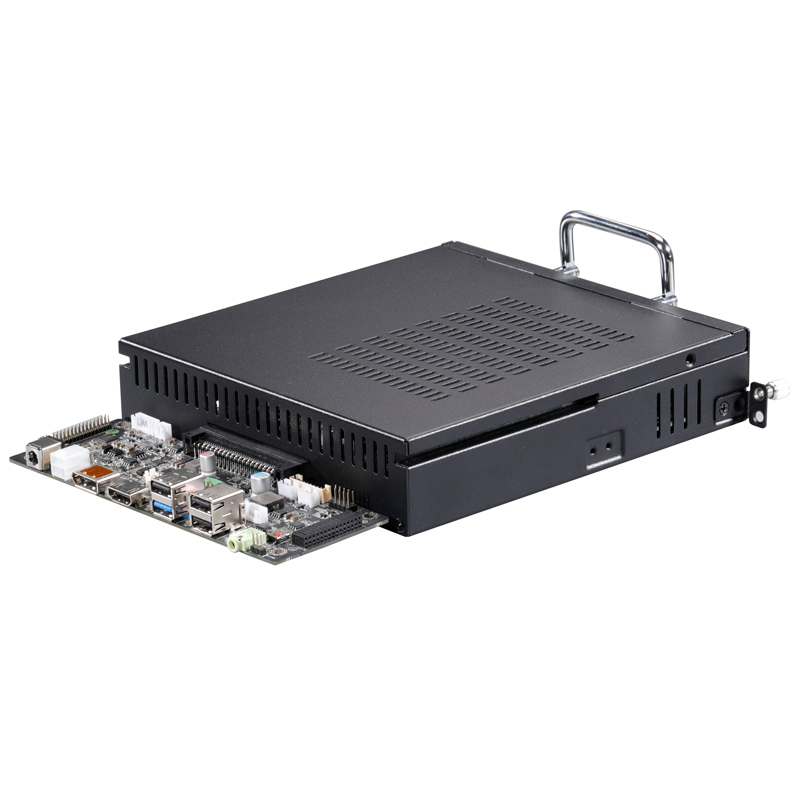

ELSKY/研盛 OPS 40005000 OPS主机
支持4代CPU：I3-4010U、I5-4200U、I7-4500U等 支持5代CPU：I3-5010U、I5-5200U、I7-5500U等
SKU: ELSKY-OPS 40005000
CPU处理器
支持4代CPU：I3-4010U、I5-4200U、I7-4500U等 支持5代CPU：I3-5010U、I5-5200U、I7-5500U等
尺寸
180mm（L）*195mm（W）*42mm（H）
OPS接口
1*80Pin OPS接口（可接子卡）
内存
1*NB-DDR3 MAX 8G
硬盘
2*SATA 1*MSATA
显示
VGA,HDMI
| 主板尺寸 | 170mm*190mm | |
| CPU处理器 | OPS4000支持4代CPU：I3-4010U、I5-4200U、I7-4500U等 | |
| OPS5000支持5代CPU：I3-5010U、I5-5200U、I7-5500U等 | ||
| 芯片组 | Haswell-U高速芯片组 | |
| 内存支持 | 1*DDR3 SODIMM内存插槽，支持1600MHz内存，低压1.35V，最大支持8GB | |
| 电源 | 1*DC_IN | 支持12V/19V电压，DC头内直径为2.5MM
主板功耗：约30W。建议用12V5A或以上电源 |
| 1*DC_ATX | ||
| 显示功能 | 4代集成Intel® HD4400图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | |
| 5代集成Intel® HD5500图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | ||
| 1*VGA DB15接口 | 支持最高分辨率1920*1200@60HZ | |
| 1*HDMI 1.4接口 | 支持最高分辨率4096*2304@24HZ | |
| 1*HDMI_CON插针 | 支持最高分辨率4096*2304@24HZ （2*8Pin，2.0mm） | |
| 1*VGA_OUT插针 | 支持最高分辨率1920*1200@60HZ （1*12Pin，2.0mm） | |
| 网络功能 | 1*RJ45 LAN接口 | RTL8111F千兆网卡芯片，支持网络唤醒和PXE无盘启动功能。 |
| 硬盘功能 | 1*SATA1接口 | 2.5寸SATA3.0笔记本硬盘位，可直接安装硬盘 |
| 1*SATA2接口 | 标准SATA3.0硬盘接口，最大传输速度6.0 Gbps | |
| 1*MSATA接口 | 支持MSATA盘 | |
| 1*SATA_PWR2插针 | 硬盘供电插针，可取电5V、12V。 （1*4Pin，2.54mm） | |
| 声音功能 | 集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器 | |
| 1*LIN_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*INT_SPK插针 | 功放支持8欧5瓦喇叭双声道输出 （1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （2*5Pin，2.54mm） | |

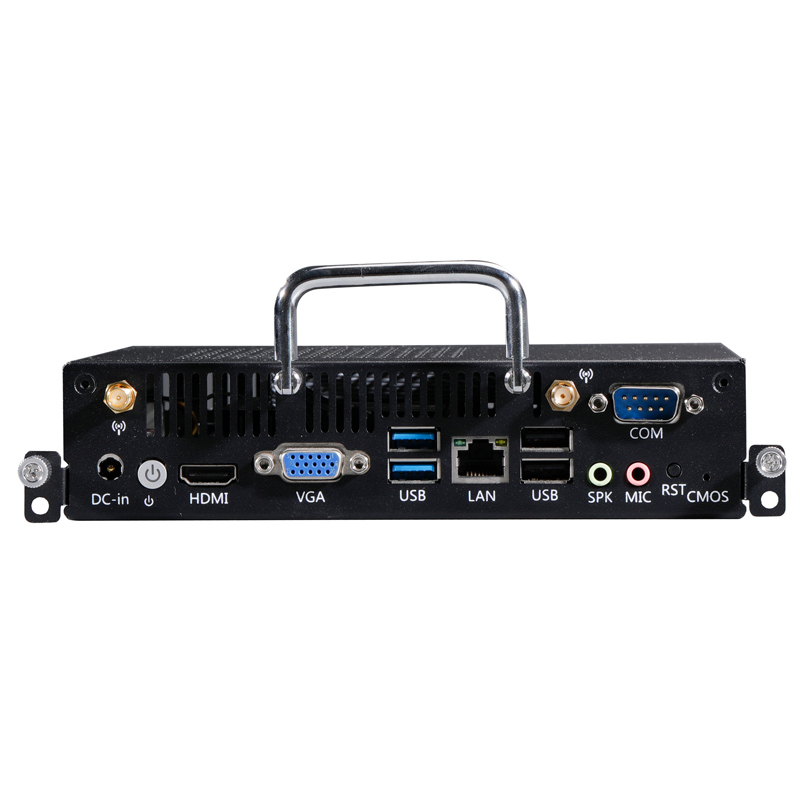

| USB功能 | 2*USB3.0接口 | 后置标准USB3.0接口 |
| 2*USB2.0接口 | 后置标准USB2.0接口 | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （2*5Pin，2.54mm） | |
| 开关功能 | 1*PWR_SW按钮 | 开关按钮 |
| 1*RST_BTN按钮 | 重启按钮 | |
| 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （1.3Pin，2.0mm） | |
| 其他I/O | 2*COM插针 | 串口，支持标准RS232；COM2支持RS485可选 （2*5Pin，2.54mm） |
| 1*MINI_PCIE接口 | 支持WIFI/3G/4G模块 | |
| 1*SIM卡槽 | 支持SIM卡，用3G/4G时需要SIM卡 | |
| 1*CLR_CMOS插针 | 主板清零、放电插针 （1*2Pin，2.54mm） | |
| 1*CMOS_SW按钮 | 主板清零、放电按钮 | |
| 1*JBAT插座 | 纽扣电池插座，插拔电池可给主板清零、放电 （1*2Pin，2.0mm） | |
| 1*SYS_FAN插针 | 系统风扇插针，全速，不支持温控 （1*3Pin，2.54mm） | |
| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （1*3Pin，2.54mm） | |
| 1*OPS卡槽 | 支持OPS子卡，标准80Pin | |
| 运行环境 | 工作温度：-20℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |
| 操作系统 | 支持Windows 10，Windows 8，Windows 7，Ubuntu 14.04，Ubuntu 16.04等 | |
核心优势
智慧商显
数字标牌、广告机、信息发布终端
智慧教育
智慧教育电子白板
智慧会议
会议一体机
