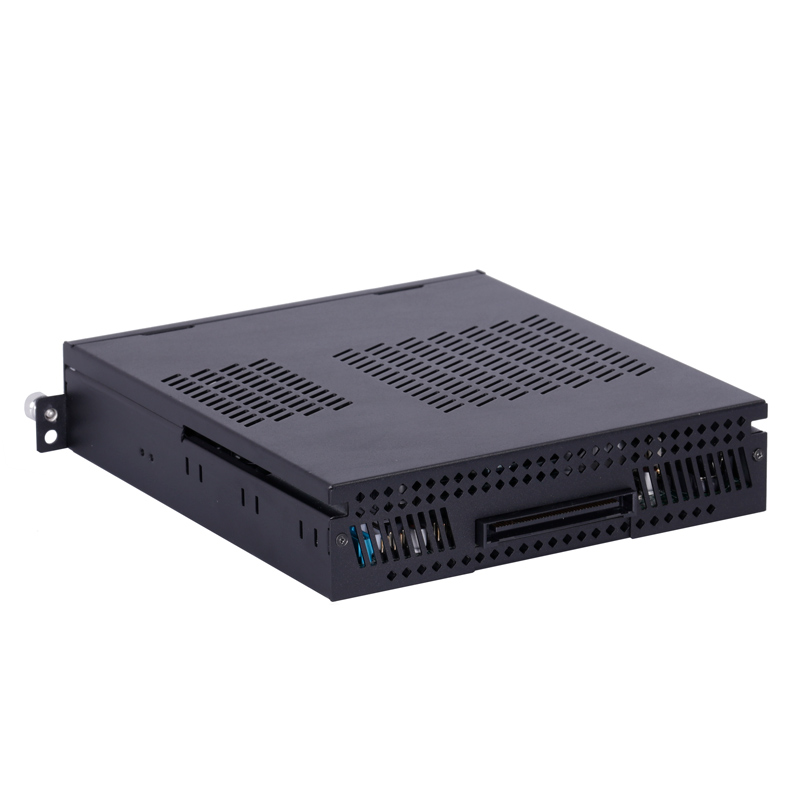

OPS H110 OPS主机
ELSKY/研盛 OPS H110 OPS主机
支持Skylake 6代及Kabylake 7代平台1151针 i3、i5、i7
SKU: ELSKY-OPS H110
CPU处理器
支持Skylake 6代及Kabylake 7代平台1151针 i3、i5、i7
尺寸
180mm（L）*195mm（W）*42mm（H）
OPS接口
1*80Pin OPS接口（可接子卡）
内存
2*NB-DDR4 MAX 32G
硬盘
1*MSATA 1*M.2 1*SATA 1*2.5寸SSD
显示
VGA,HDMI
| 主机型号 | CPU | 4K | LAN | COM | USB2.0 | USB3.0 | SSD | Memory | Power |
| OPS-H110 | 支持Skylake 6代及Kabylake 7代平台1151针
i3、i5、i7 |
支持 | 1 | 2 | 5 | 3 | 1*MSATA
1*M.2 1*SATA 1*2.5寸SSD |
2*NB-DDR4
MAX 32G |
+12V/19V |
| 主板尺寸 | 195mm（L）*180mm（W）*42mm（H） | |||
| CPU | 支持Skylake 6代及Kabylake 7代平台1151针i3、i5、i7 | |||
| 芯片组 | Intel H110 Chipset | |||
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约90W，建议用12V10A或19V6A以上电源 |
||
| 1*DC_ATX（4Pin） | ||||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666MHZ内存，最大支持32G | ||
| 网络功能 | 1*LAN接口 | Realtek 8111F千兆网口，支持网络唤醒，PXE功能 | ||
| 1*MINI_PCIE接口 | 支持WIFI/3G/4G/蓝牙模块 | |||
| 显示功能 | 6代 | Intel HD Graphics 530图形控制器 | 支持单显、双显/三显复制、双显/三显扩展，DOS下单显 | |
| 7代 | Intel HD Graphics 630图形控制器 | |||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60HZ | |||
| 1*VGA_OUT插针 | 支持分辨率1920*1080@60HZ （12Pin，1*12Pin，2.0mm） | |||
| 1*HDMI 1.4接口 | （主板端）支持4K分辨率4096/3840*2160@30Hz | |||
| 1*HDMI_CON插针 | 支持4K分辨率4096/3840*2160@30HZ （16Pin，2*8Pin，2.0mm） | |||
| 1*HDMI 1.4接口（OPS） | （OPS端）支持4K分辨率4096/3840*2160@30Hz | |||
| 1*DP接口（OPS） | （OPS端）支持4K分辨率4096/3840*2160@60Hz | |||

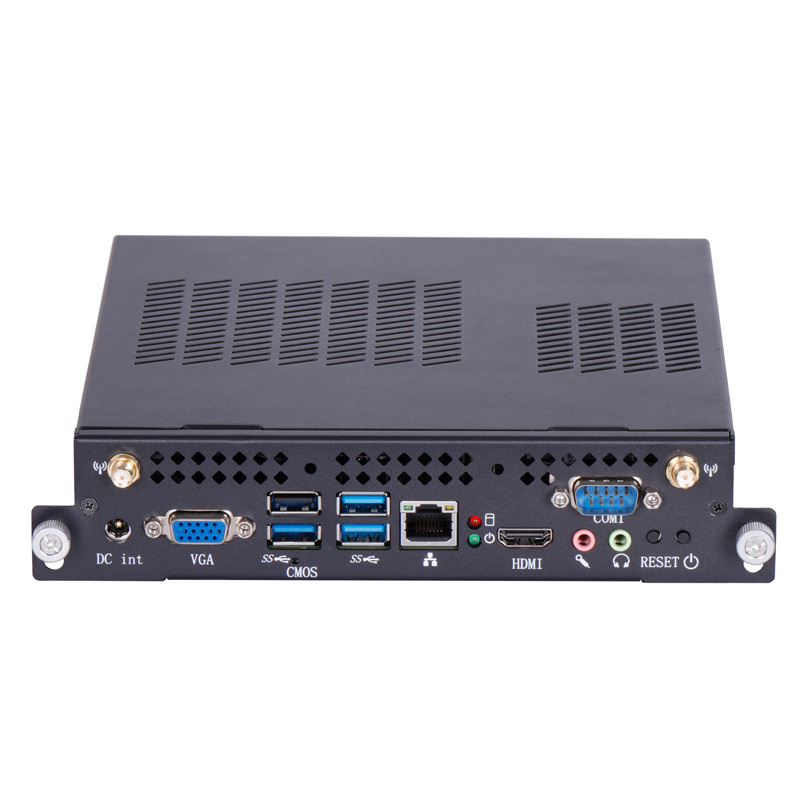

| USB功能 | 3*USB3.0 接口 | 后置标准USB3.0接口 | ||
| 1*USB2.0接口 | 后置标准USB2.0接口 | |||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |||
| 声音功能 | 集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器 | |||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |||
| 1*INT_SPK插针 | 功放支持8欧5瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） | |||
| 硬盘功能 | 1*MSATA接口 | 支持MINI_SATA盘，支持MSATA 3.0 | ||
| 1*SATA1接口 | 支持2.5寸SSD盘/机械硬盘 | |||
| 1*SATA3接口 | 标准SATA硬盘接口，支持SATA 3.0 | |||
| 1*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm） | |||
| 1*M.2接口 | 支持M.2 2242/2280硬盘，支持SATA / NVME（PCIE）协议可选 | |||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | ||
| 1*PWR-BUTN按钮 | 开关按钮 | |||
| 1*RST-BTN按钮 | 重启按钮 | |||
| 其他I/O | 1*COM1插针 | 支持标准RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*COM2插针 | 支持标准RS232 （9Pin，2*5Pin，2.54mm） | |||
| 主板COM2与子卡串口为同信号二选一 | ||||
| 1*JCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | |||
| 1*SIM_CARD卡槽 | 支持SIM卡，用3G/4G时需要SIM卡 | |||
| 主板默认无SIM_CARD卡槽，要用时需增加卡槽 | ||||
| 1*J1 插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | |||
| 1*FAN1插针 | 系统风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | |||
| 1*FAN2插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | |||
| 1*JCMOS按钮 | 主板清零、放电按钮 | |||
| 1*OPS接口 | 80Pin标准OPS接口 | |||
| 运行环境 | 工作温度：-20℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |||
| 操作系统 | 支持Windows 10，Windows 8，Windows 7，Linux等 | |||
核心优势
智慧商显
数字标牌、广告机、信息发布终端
智慧教育
智慧教育电子白板
智慧会议
会议一体机
