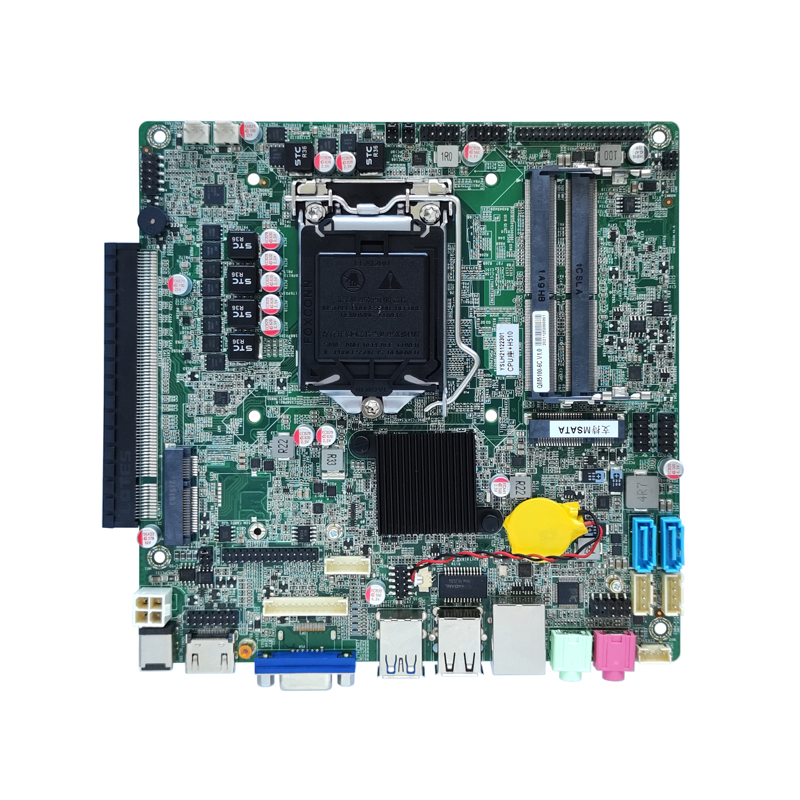

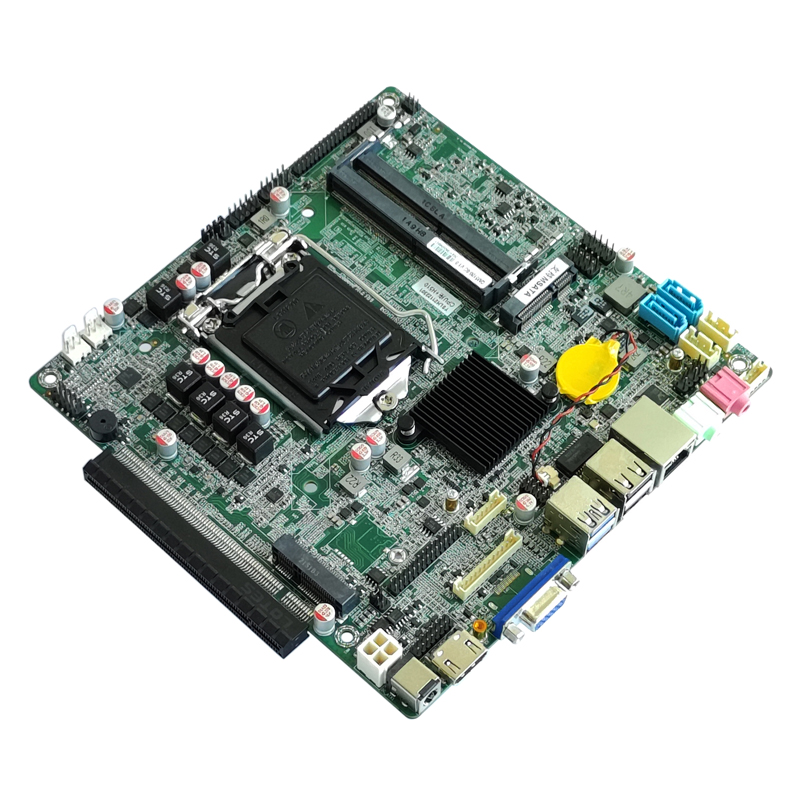

QM5100 H510工控主板
ELSKY/研盛 QM5100 H510工控主板
支持Intel Comet Lake10代、 Rocket Lake11代 I3、I5、I7、I9
SKU: ELSKY-QM5100
CPU处理器
支持Intel Comet Lake10代、 Rocket Lake11代 I3、I5、I7、I9
尺寸
170mm（L）*170mm（W）*23mm（H不含风扇厚度；含CP6散热器厚度为：38mm)
内存
2*DDR4
存储
1*MSATA接口 1*SATA1接口 1*SATA2接口
显示
HDMI ,VGA(或HDMI2),LVDS(或EDP)支持同步异步三显及双显
供电
DC12V/19V

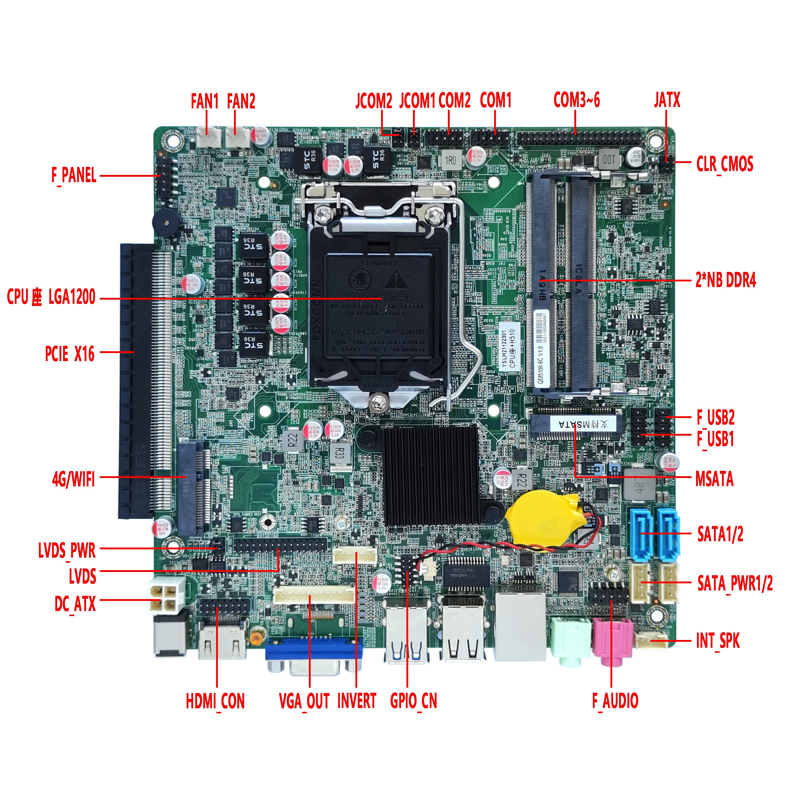

| 主板尺寸 | 170mm（L）*170mm（W）*23mm（H不含风扇厚度；含CP6散热器厚度为：38mm) | ||
| CPU | 支持 Comet Lake10代 i3-10100 、i5-10400 、i7-10700、i9-10900等 | ||
| 支持Rocket Lake11代 i5-11500 、i7-11700 、i9-11900等 | |||
| 芯片组 | H510 | ||

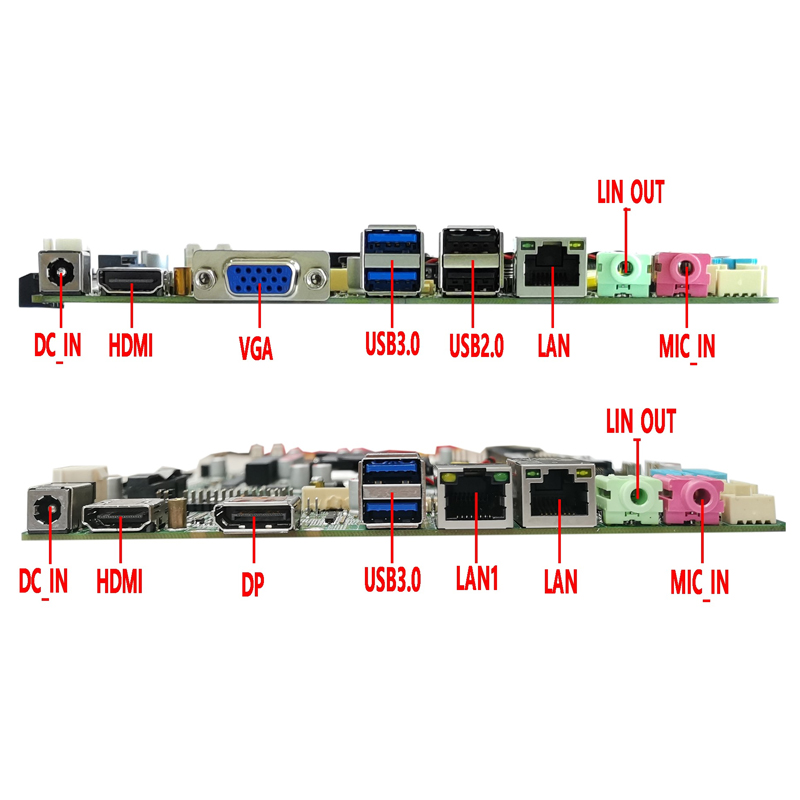

| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约110W，建议用12V10A或19V6A以上电源 |
|
| 1*DC_ATX（4Pin） | |||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666/2933MHz内存，最大支持64G | |
| 网络功能 | 1/2*LAN接口 | 默认单网支持Realtek 8111H千兆网卡；可选支持 裕太微YT6801千兆网卡；
双网支持Realtek 8111H+Realtek 8111H千兆网卡或裕太微YT6801+裕太微YT6801千兆网卡；支持网络唤醒，PXE功能； |
|
| 1*MINI_PCIE接口 | 支持WIFI/3G/4G/蓝牙模块 | ||
| 显示功能 | 10代 | Intel HD Graphics 630超核心显卡 | 支持单显、双显复制、双显扩展，SHELL下双显 |
| 11代 | Intel HD Graphic 730/750 超核芯显卡 | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | ||
| 1*HDMI接口 | 支持4K分辨率4096/3840*2160@30Hz / 4096/3840*2160@60Hz | ||
| 当CPU为11代i5/i7/i9时，主板HDMI支持4K@60Hz；
当CPU为10代i3/i5/i7/i9时，主板HDMI支持4K@30Hz； |
|||
| 1*HDMI_CON插针 | 支持4K分辨率4096/3840*2160@30Hz （16Pin，2*8Pin，2.0mm） | ||
| HDMI_CON插针只支持4K@30Hz | |||
| 1*DP接口(可选) | 支持4K分辨率4096/3840*2160@60Hz | ||
| VGA接口可改支持DP接口 | |||
| 1*LVDS/EDP插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*LVDS_PWR1插针 | LVDS/EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*INVERT插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | ||
| 默认支持LVDS，可选支持EDP，共用插针，EDP支持4K | |||
| 1*PCI-E X16接口 | 标准PCI-E X16接口，可接独立显卡 | ||
| USB功能 | 2*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps | |
| 2*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 声音功能 | 集成Realtek ALC 662/897HD数字音频解码器，6声道高保真音频控制器；
可选支持Cmedia HS_100B USB音频芯片 |
||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | ||
| 1*F_AUDIO插针 | 标准音频插针（当主板为USB声卡时，此插针无作用） （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*MSATA接口 | 支持MINI_SATA盘，支持MSATA 3.0 | |
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA2接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 2*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*JATX插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | |
| 1*COM2插针 | 只支持标准RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*COM3~6插针 | 只支持标准RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*JCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | ||
| 1*SIM_CARD卡槽 | 支持SIM卡，用3G/4G时需要SIM卡 | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*FAN1插针 | CPU风扇插针,支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*FAN2插针 | 系统风扇插针 （3Pin，1*3Pin，2.54mm） | ||
| 1*GPIO_CN插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 11，Windows 10，LINUX等 | ||
