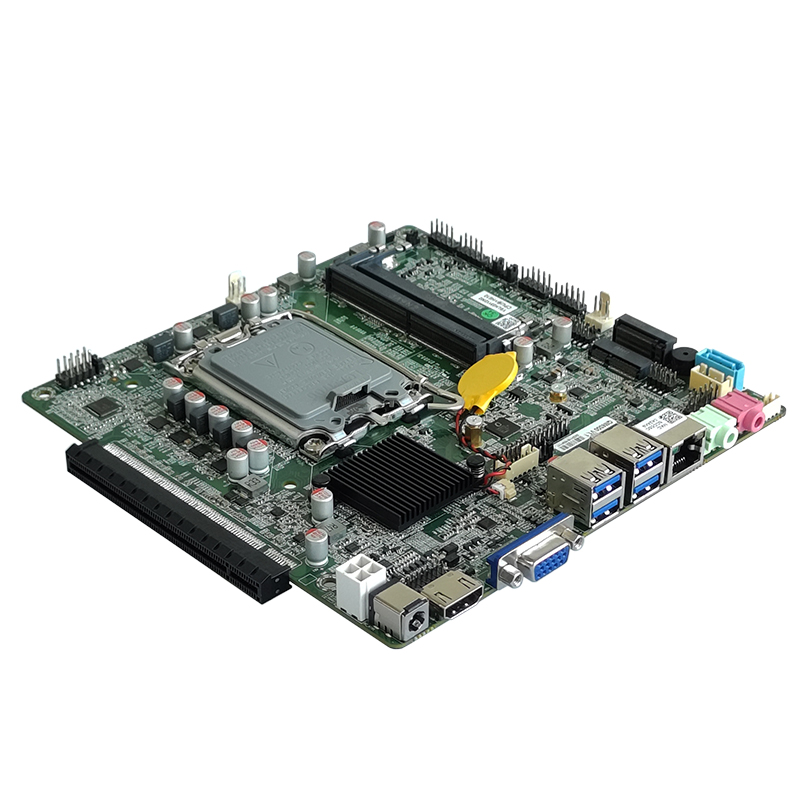

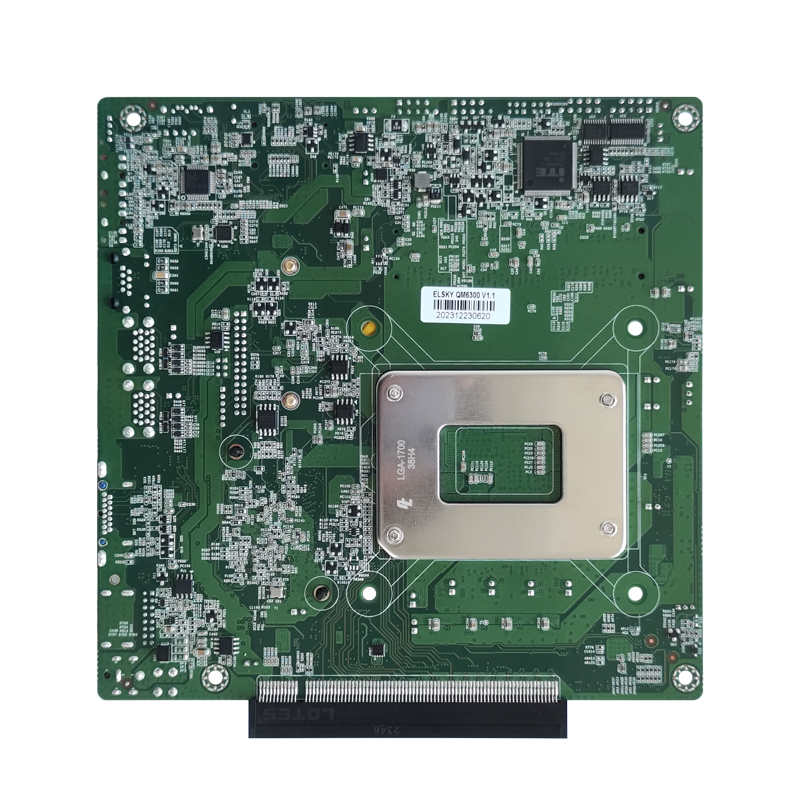

QM6300 H610工控主板

ELSKY/研盛 QM6300 H610工控主板

Name: ELSKY/研盛 QM6300 H610工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

支持Intel Alder Lake 12代和Raptor Lake13代 14代台式LGA1700 酷睿i3、i5、i7、i9独立CPU

SKU: ELSKY-QM6300

CPU处理器

支持Intel Alder Lake 12代和Raptor Lake13代 14代台式LGA1700 酷睿i3、i5、i7、i9独立CPU

尺寸

170mm（L）*170mm（W）*23mm（H 不含风扇厚度) (含CP3风扇厚度为39mm)

内存

2*DDR4

存储

1*MSATA接口 1*SATA1接口

显示

HDMI ,VGA(或HDMI2),LVDS(或EDP)支持同步异步三显及双显

供电

DC12V/19V

联系我们

主板型号

CPU

LAN

COM

USB2.0

USB3.2

SSD

Memory

Power

QM6300

支持Intel Alder Lake 12代和Raptor Lake13代 14代台式LGA1700 酷睿i3、i5、i7、i9独立CPU

支持

2/6

1*M.2

1*SATA

2*NB DDR4

MAX 64G

+12V/19V

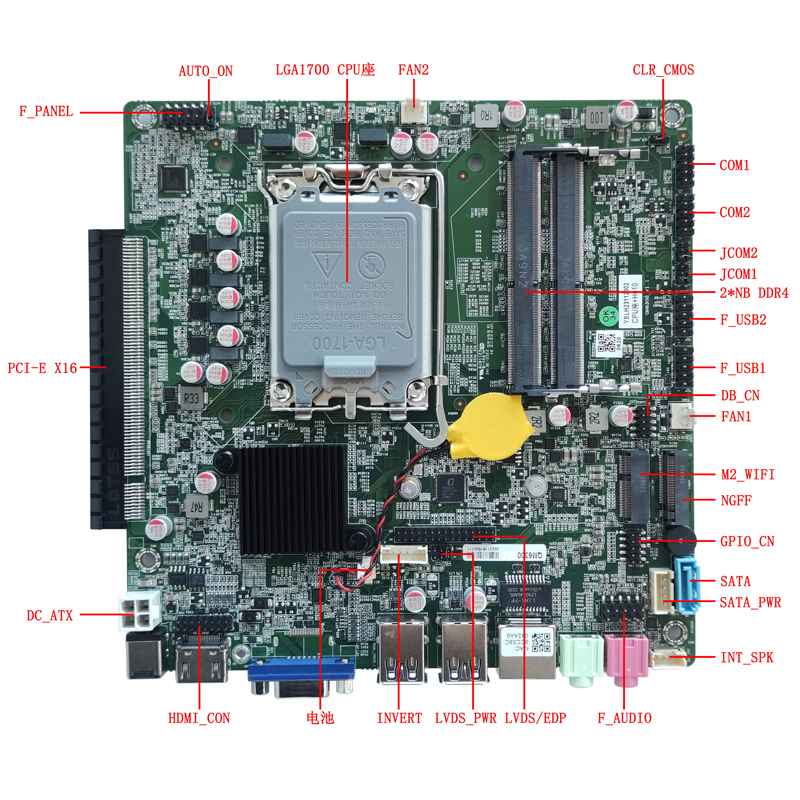

主板尺寸	170mm（L）170mm（W）23mm（H 不含风扇厚度) (含CP3风扇厚度为39mm)
CPU	支持Alder Lake 12代LGA1700酷睿i3-12100 、i5-12400 、i7-12700、i9-12900等
	支持Raptor Lake 13代LGA1700酷睿 i3-13100 、i5-13400 、i7-13700、i9-13900等
	支持Raptor Lake 14代LGA1700酷睿i3-14100 、i5-14400、i7-14700 、i9-14900等
芯片组	Intel H610 Chipset

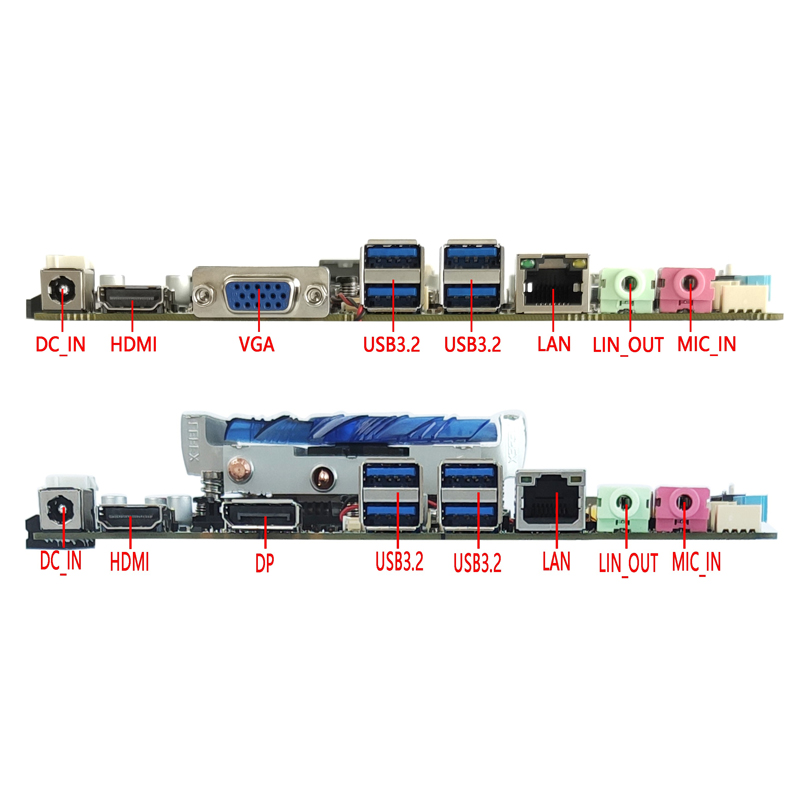

电源	1*DC_IN	DC头内直径为2.5MM，支持12V/19V 主板满载功耗约150W，建议用12V15A或19V10A以上电源
	1*DC_ATX（4Pin）
内存	2*SODIMM插槽	NB-DDR4内存，支持2133/2400/2666/2933/3200MHz内存，最大支持64G
网络功能	1*RJ45_LAN接口	集成Realtek 8111H 千兆网卡；支持网络唤醒，PXE功能；
	1*M.2_WIFI接口	PCIE3.0信号，支持Key-E接口M.2 WiFi蓝牙模块
显示功能	Intel UHD Graphics 730/770		支持单显、双显/三显复制、双显/三显扩展，SHELL下单显
	1*VGA DB15接口	支持分辨率1920*1080@60Hz
	1*HDMI接口	支持4K分辨率4096/3840*2160@60Hz
	1*HDMI_CON插针	支持4K分辨率4096/38402160@60Hz （16Pin，28Pin，2.0mm）
	1*DP接口(可选)	支持DP++，支持4K分辨率4096/3840*2160@60Hz
	VGA接口可改支持DP接口
	1*LVDS/EDP插针	LVDS支持2K 60Hz；EDP用EDP-B屏线，支持4K 60Hz （30Pin，2*15Pin，2.0mm）
	默认支持LVDS，可选支持EDP，屏线用EDP-B，共用插针，EDP支持4K
	1*LVDS_PWR插针	LVDS/EDP共用工作电压控制插针（6Pin，2*3Pin，2.0mm）
	1*INVERT插针	LVDS/EDP共用背光控制插针（6Pin，1*6Pin，2.0mm）
	1*PCI-E X16接口	标准PCI-E X16接口，可外接独立显卡
USB功能	4*USB3.2接口	后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB2插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
声音功能	集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器；
	1*LINE_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（红色）
	1*INT_SPK插针	支持8欧5瓦喇叭输出（功放）（4Pin，1*4Pin，2.0mm）
	1*F_AUDIO插针	标准音频插针（9Pin，2*5Pin，2.54mm）
硬盘功能	1*NGFF接口	PCIE3.0信号，支持Key-M接口M.2 2280硬盘，支持NVME和SATA协议自动切换
	1*SATA1接口	标准SATA硬盘接口，支持SATA 3.0
	1*SATA_PWR1插针	硬盘供电插针，可取电5V、12V。（4Pin，1*4Pin，2.54mm）
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.54mm）
	1*AUTO_ON插针	硬件控制上电开机插针（3Pin，1*3Pin，2.0mm）
其他I/O	1*COM1插针	支持标准RS232/RS422/RS485可选（BIOS设置）（9Pin，2*5Pin，2.54mm）
	1*COM2插针	只支持标准RS232 （9Pin，2*5Pin，2.54mm）
	1*COM3-6插针	只支持标准RS232 （39Pin，2*20Pin，2.0mm）
	1*JCOM1/2插针	COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm）
	1*CLR_CMOS插针	主板清零、放电插针（3Pin，1*3Pin，2.0mm）
	1*FAN1插针	CPU风扇插针,支持温控（3Pin，1*3Pin，2.54mm）
	1*FAN2插针	系统风扇插针（3Pin，1*3Pin，2.54mm）
	1*GPIO_CN插针	GPIO控制插针（10Pin，2*5Pin，2.0mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 11、Windows 10、LINUX等
