QM6600 2代3代工控主板

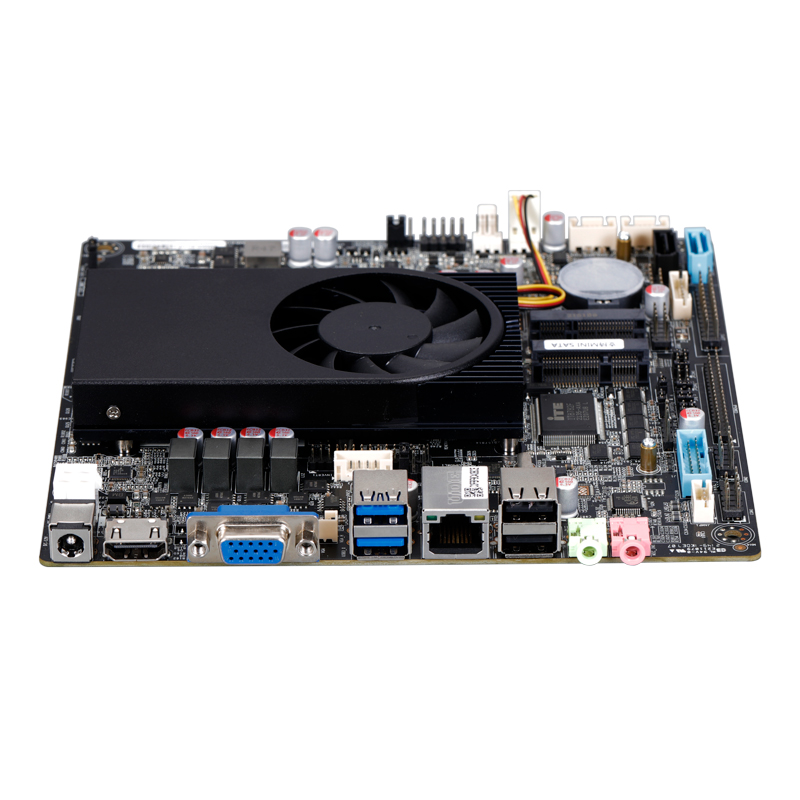

ELSKY/研盛 QM6600 2代3代工控主板

Name: ELSKY/研盛 QM6600 2代3代工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

支持988B针脚2代3代全系列笔记本CPU

SKU: ELSKY-QM6600

CPU处理器

支持988B针脚2代3代全系列笔记本CPU

尺寸

170mm（L）*170mm（W）*26mm（H）

内存

1*DDR3

存储

1*MSATA接口 1*SATA1接口 1*SATA2接口

显示

HDMI ,VGA ,LVDS 支持同步异步三显及双显

供电

DC12V

联系我们

主板型号	CPU	LAN	COM	USB	SSD	Memory	Power
QM6600-2C-UA	支持988B针脚2代3代全系列笔记本CPU	1	2	8	1MSATA 1SATA 2.0 1*SATA 3.0	1*NB-DDR3 MAX 8GB	+12V
QM6600-6C-UA		1	6	9
QM6600-2L2C-UA		2	2	6
QM6600-2L6C-UA		2	6	7
单网6C主板默认9USB 单网2C主板默认8USB

主板尺寸	170mm（L）170mm（W）26mm（H）
CPU处理器	支持988B针脚2代3代全系列笔记本CPU

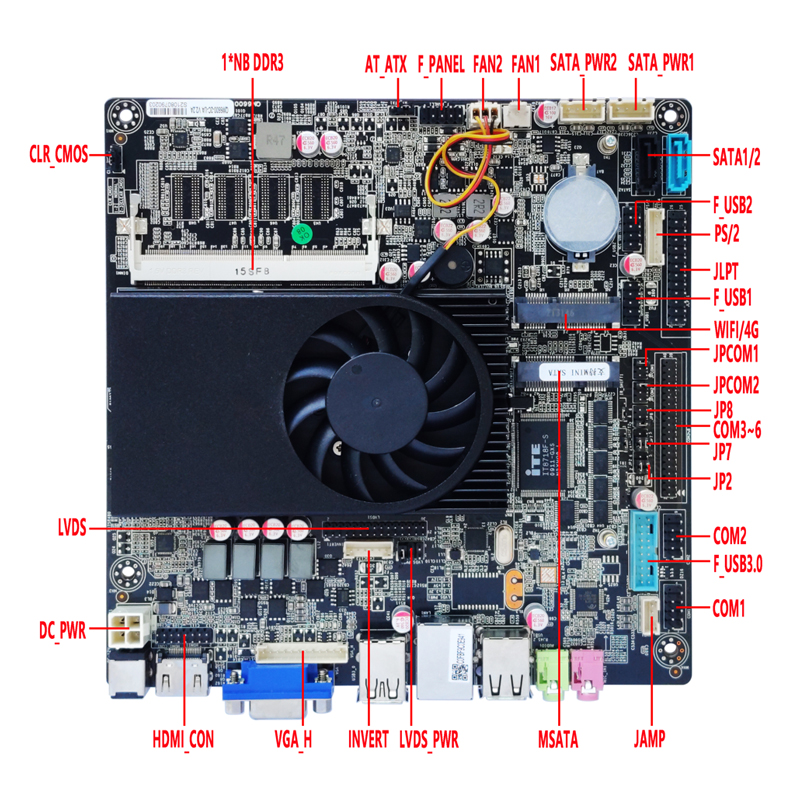

芯片组	Intel 6系列芯片组：HM65、HM67、QM67 Intel 7系列芯片组：HM70、HM76、HM77、QM77
电源	1*DC_IN	支持12V电压输入，DC头内直径为2.5MM 主板满载功耗：约60W。建议用12V7A或以上电源
电源	1*DC_PWR	支持12V电压输入，DC头内直径为2.5MM 主板满载功耗：约60W。建议用12V7A或以上电源
内存支持	1* NB-DDR3内存槽，支持1333/1600M内存，最大支持8GB
显示功能	2代集成Intel® HD3000图形控制器，支持单显、双显复制、双显扩展，DOS下单显
	3代集成Intel® HD4000图形控制器，支持单显、双显复制、双显扩展，DOS下单显
	1*VGA标准接口	支持分辨率1920*1080@60HZ
	1*VGA_H插针	支持分辨率19201080@60HZ （12Pin，112Pin，2.0mm）
	1*HDMI 1.4接口	支持分辨率1920*1080@60HZ
	1*JHDMI插针	支持分辨率19201080@60HZ （16Pin，28Pin，2.0mm）
	1*LVDS插针	支持分辨率19201080@60HZ （30Pin，215Pin，2.0mm）
	1*LVDS_PWR1插针	LVDS电压控制插针（6Pin，2*3Pin，2.54mm）
	1*INVERT插针	LVDS背光开关控制插针（6Pin，1*6Pin，2.0mm）
网络功能	1/2*LAN接口	百兆网卡和千兆网卡可选，支持网络唤醒和PXE无盘启动功能（千兆：单网8111H，双网8111H+8111H）（百兆：单网8106E，双网8106E+8106E）
网络功能	1*MINI_PCIE接口	支持WIFI/4G/蓝牙模块（主板默认无SIM卡槽，可改，改后支持4G）
硬盘功能	1*SATA1接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*SATA2接口	标准SATA2.0硬盘接口，最大传输速度3.0 Gbps
	1*MSATA接口	支持MINI_SATA盘，支持MSATA 3.0
	2*SATA_PWR插针	硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm）
声音功能	集成Cmedia HS-100B高保真USB音频芯片；
	1*LIN_OUT接口	支持音频输出（绿色）
	1*MIC_IN接口	支持麦克风输入（粉色）
	1*JAMP插针	支持8欧5瓦喇叭输出（4Pin，1*4Pin，2.0mm）

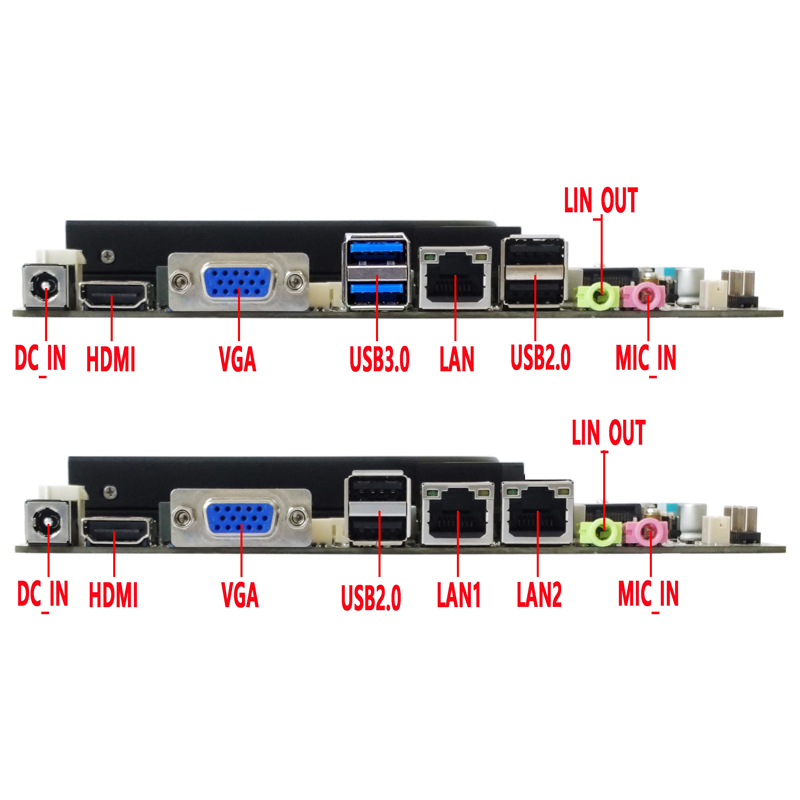

USB功能	2*USB3.0接口	后置标准USB3.0接口
	2*USB2.0接口	后置标准USB2.0接口
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB2插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB3.0插针	前置USB3.0插针，一组有2USB3.0 （19Pin，210Pin，2.0mm）
	6C主板默认有F_USB3.0插针；2C默认无，可改支持
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.54mm）
开关功能	1*AT_ATX插针	硬件控制上电开机插针（3Pin，1*3Pin，2.54mm）
其他I/O	COM1插针	串口，支持标准RS232 （9Pin，2*5Pin，2.54mm）
	COM2插针	串口，支持标准RS232/RS422/RS485 （9Pin，2*5Pin，2.54mm）
	COM3~6插针	串口，支持标准RS232 （39Pin，2*20Pin，2.0mm）
	JPCOM1插针	控制COM1第9脚电压 0V/5V/12V可选（6Pin，2*3Pin，2.0mm）
	JPCOM2插针	控制COM2第9脚电压 0V/5V/12V可选（6Pin，2*3Pin，2.0mm）

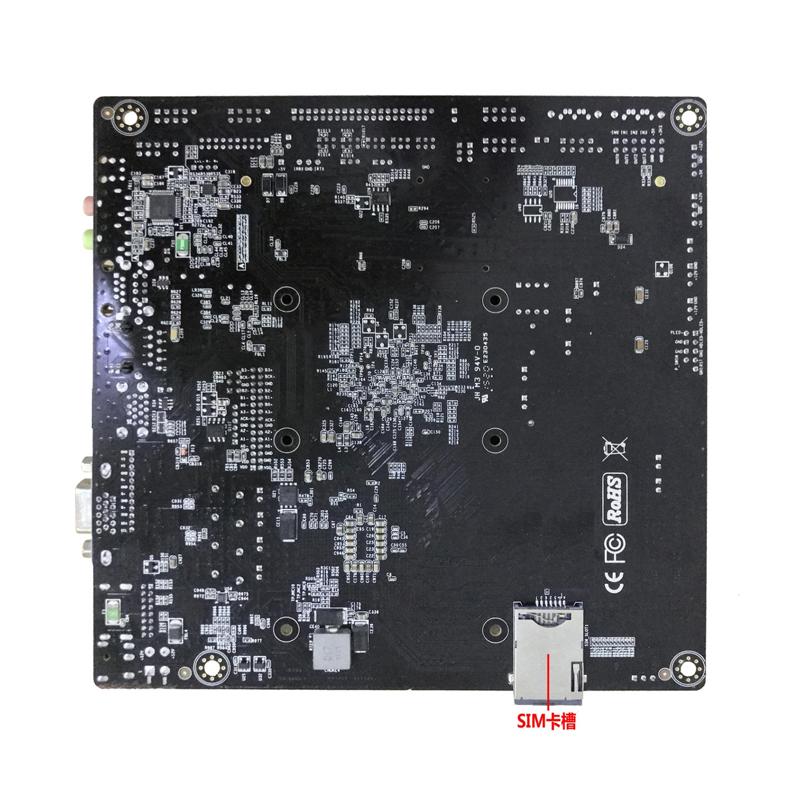

	1*SIM卡槽（可选）	支持SIM卡，用3G/4G时需要SIM卡（默认无）
	1*LPT插针	并口，标准打印口插针（25Pin，2*13，2.54mm）
	1*CLR_CMOS插针	主板清零、放电插针（3Pin，1*3Pin，2.54mm）
	1*PS/2插针	PS/2键盘鼠标插针（7Pin，1*7Pin，2.0mm）
	2*FAN插针	风扇插针，全速，不支持温控（3Pin，1*3Pin，2.54mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 10，Windows 8，Windows 7，Windows XP，LINUX等
