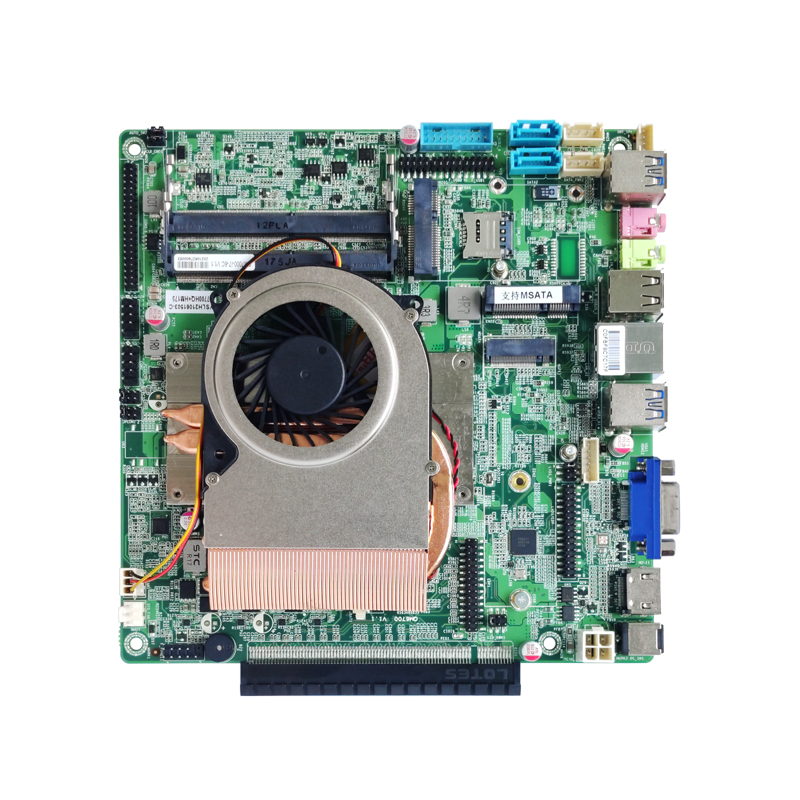

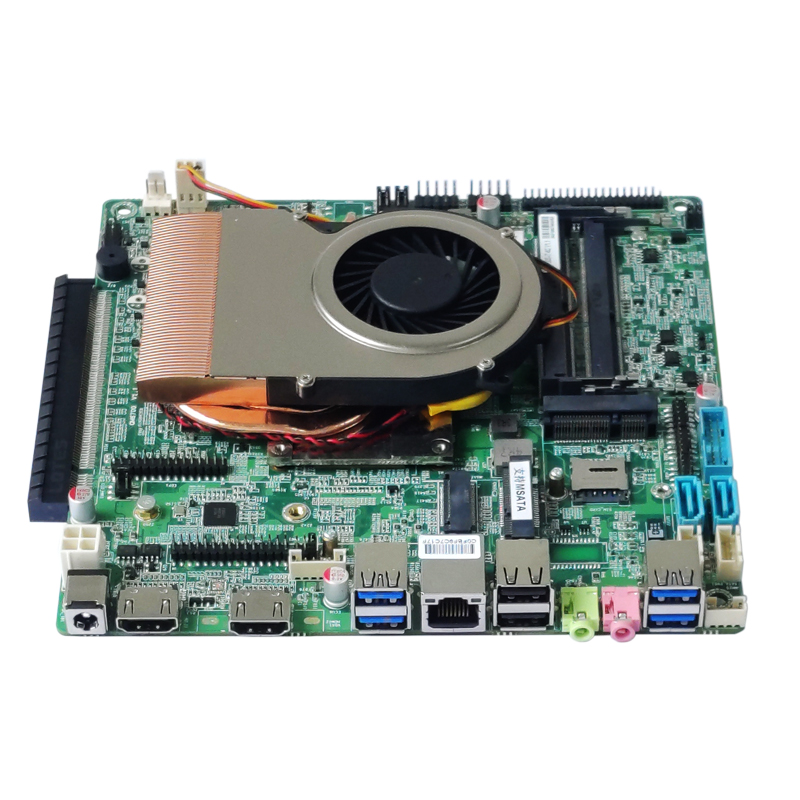

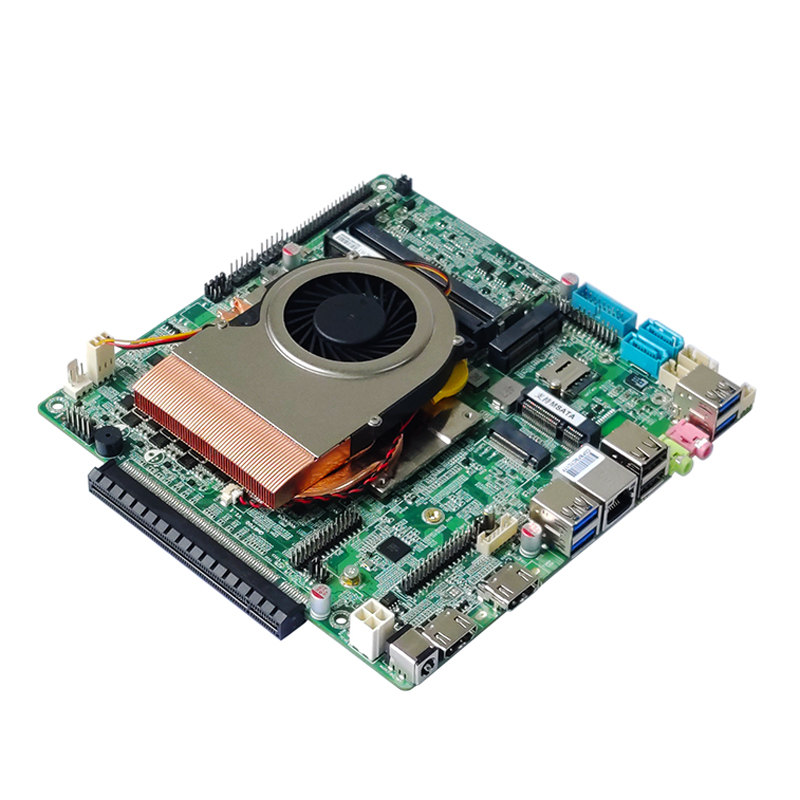

QM7000 6代7代 高性能 工控主板
ELSKY/研盛 QM7000 6代7代 高性能 工控主板
支持Skylake 6代 i3-6100H 、i5-6300HQ 、i7-6700HQ等 支持Kabylake 7代 i3-7100H 、i5-7300HQ 、i7-7700HQ等
SKU: ELSKY-QM7000
CPU处理器
支持Skylake 6代 i3-6100H 、i5-6300HQ 、i7-6700HQ等 支持Kabylake 7代 i3-7100H 、i5-7300HQ 、i7-7700HQ等
尺寸
170mm（L）*170mm（W）*24mm（H）(含风扇厚度)
内存
2*DDR4
存储
1*M.2接口 1*MSATA接口 1*SATA1接口 1*SATA2接口
显示
HDMI ,VGA ,LVDS ,EDP 支持同步异步三显及双显
供电
DC12V/19V
| 主机型号 | CPU | 4K | LAN | COM | USB2.0 | USB3.0 | Memory | SSD | Power |
| QM6000-2C | Skylake
6代 |
4K 30Hz | 1 | 2 | 6 | 5 | 2*NB-DDR4
32G（MAX） |
1*M.2
1*MSATA 2*SATA |
+12V/19V |
| QM6000-2C2L | 2 | 2 | 4 | 5 | |||||
| QM6000-6C | 1 | 6 | 6 | 5 | |||||
| QM6000-6C2L | 2 | 6 | 4 | 5 | |||||
| QM7000-2C | Kabylake 7代 | 1 | 2 | 6 | 5 | ||||
| QM7000-2C2L | 2 | 2 | 4 | 5 | |||||
| QM7000-6C | 1 | 6 | 6 | 5 | |||||
| QM7000-6C2L | 2 | 6 | 4 | 5 |
| 主板尺寸 | 170mm（L）*170mm（W）*24mm（H）(含风扇厚度) | ||
| CPU | QM6000 | 支持Skylake 6代 i3-6100H 、i5-6300HQ 、i7-6700HQ等 | |
| QM7000 | 支持Kabylake 7代 i3-7100H 、i5-7300HQ 、i7-7700HQ等 | ||
| 芯片组 | HM170/HM175芯片组 | ||
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约60W，建议用12V7A或19V5A以上电源 |
|
| 1*DC_ATX（4Pin） | |||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400MHZ内存，最大支持32G | |
| 网络功能 | 1/2*LAN接口 | 单网：默认支持Realtek 8111H千兆网卡；
可选裕太微YT6801千兆网卡； 双网：支持Realtek 8111H+Intel I219千兆网卡； 可选裕太微YT6801+Intel i219千兆网卡；支持网络唤醒，PXE功能； |
|
| 1*MINI_PCIE接口 | PCIE3.0信号，支持WIFI/4G/蓝牙模块 | ||
| 显示功能 | QM6000 | Intel HD Graphics 530超核心显卡 | 支持单显、双显/三显复制、双显/三显扩展，DOS下单显 |
| QM7000 | Intel HD Graphics 630超核心显卡 | ||
| 1*HDMI1 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | ||
| 1*HDMI2 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60HZ | ||
| HDMI2接口可改支持VGA接口 | |||
| 1*EDP1插针 | EDP-C屏线，支持4K分辨率4096/3840*2160@30Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*LCD_PWR1插针 | EDP1工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*LVDS/EDP2插针 | 支持分辨率1920*1080@60HZ （30Pin，2*15Pin，2.0mm） | ||
| 默认支持LVDS，可选支持EDP2，用EDP-B屏线，EDP2不支持4K | |||
| 1*LVDS_PWR插针 | LVDS/EDP2工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*INVERT插针 | LVDS/EDP2背光控制插针 （6Pin，1*6Pin，2.0mm） | ||
| 1*PCI-E X16接口 | PCIE3.0信号，可选支持PCI-E X16接口，可接独立显卡 | ||

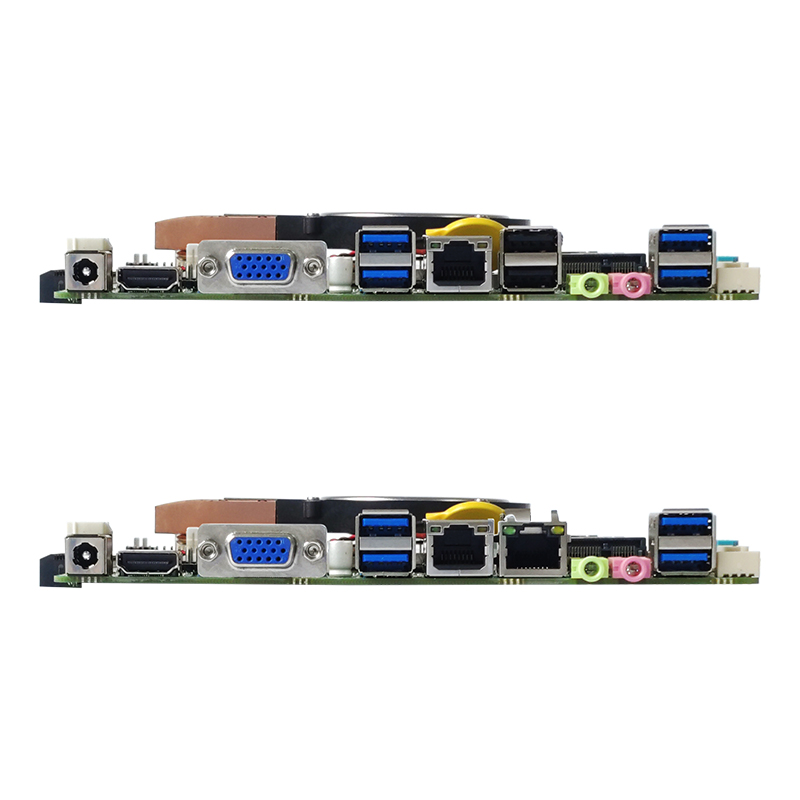

| USB功能 | 4*USB3.0接口 | 后置标准USB3.0接口 | |
| 2*USB2.0接口 | 后置标准USB2.0接口（2*LAN主板无此接口） | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB3_A插针 | 前置USB3.0插针，一组有1*USB3.0 （19Pin，2*10Pin，2.0mm） | ||
| 默认F_USB3_A插针第11-19Pin无信号，与USB声卡二选一 | |||
| 声音功能 | 集成 Cmedia HS_100B USB音频芯片 | ||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | ||
| 硬盘功能 | 1*M.2接口 | PCIE3.0信号，支持Key-M接口默认M.2 2280硬盘，可选M.2 2242硬盘；
默认NVME（PCIE）协议和SATA协议自动切换 |
|
| 1*MSATA接口 | 支持MINI_SATA盘，支持MSATA 3.0 | ||
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA2接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 2*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | |
| 1*COM2插针 | 只支持标准RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*COM3~6插针 | 只支持标准RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*JCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | ||
| 1*SIM_CARD卡槽 | 支持SIM卡，用4G时需要SIM卡 | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*FAN1插针 | CPU风扇插针,支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*FAN2插针 | 系统风扇插针，无温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*GPIO_CN插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 10，Windows 8，Windows 7，LINUX等 | ||
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
