QM8900H 10代 高性能 工控主板

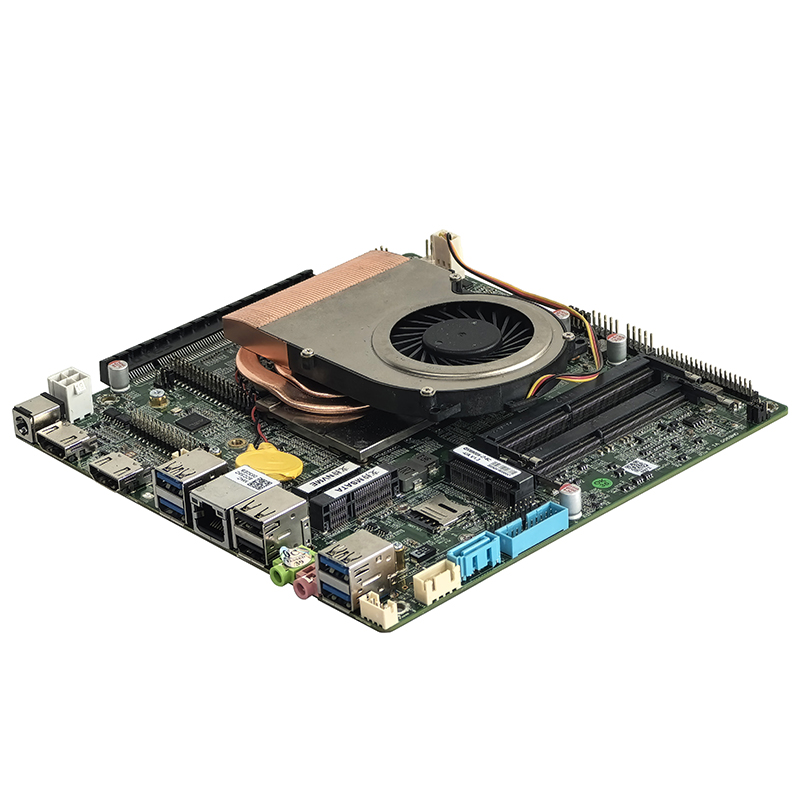

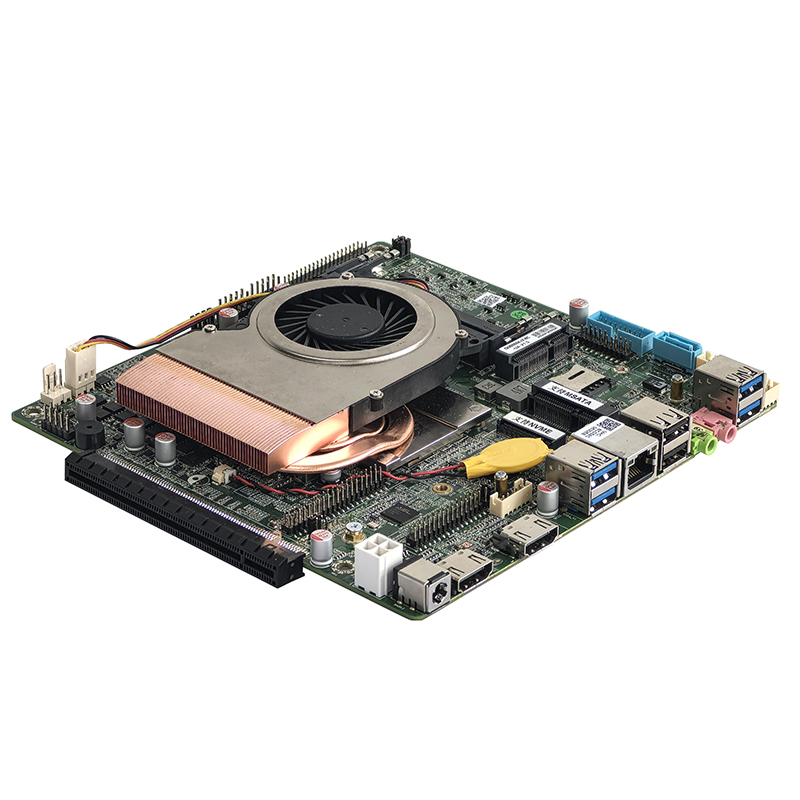

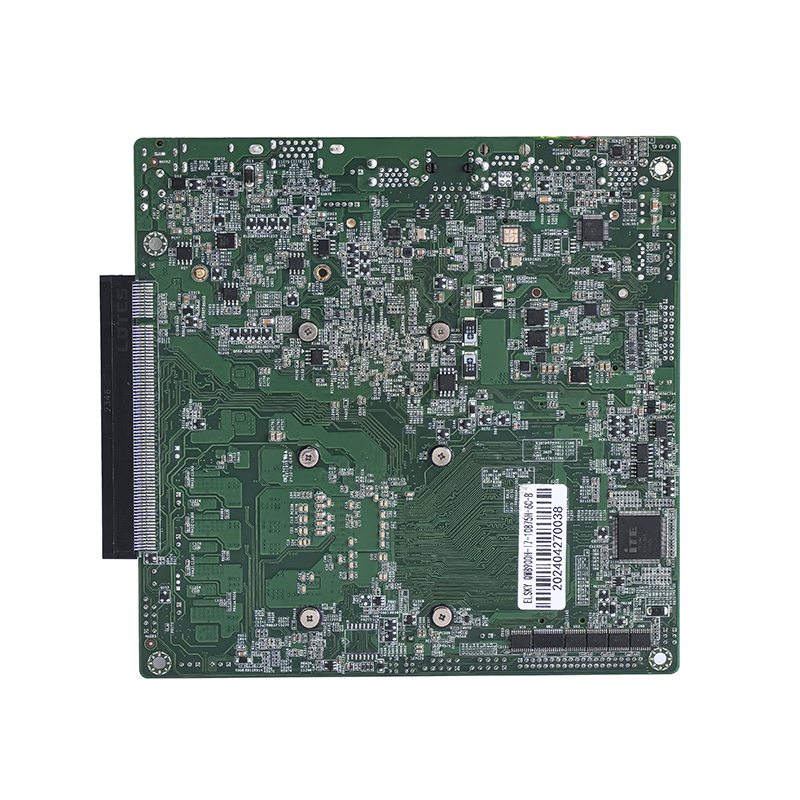

ELSKY/研盛 QM8900H 10代 高性能 工控主板
支持Comet Lake 10代 i5-10200H 、i7-10750H、i9-10980HK等
SKU: ELSKY-QM8900H
CPU处理器
支持Comet Lake 10代 i5-10200H 、i7-10750H、i9-10980HK等
尺寸
170mm（L）*170mm（W）*24mm（H）(含风扇厚度)
内存
2*DDR4
存储
1*M.2接口 1*MSATA接口 1*SATA1接口 1*SATA2接口
显示
HDMI ,VGA ,LVDS ,EDP 支持同步异步三显及双显
供电
DC12V/19V
| 主板型号 | CPU | 4K | LAN | COM | USB2.0 | USB3.0 | USB3.2 | SSD | Memory | Power |
| QM8900H-UA | 支持Intel® Comet Lake 10代 i5、i7、i9 | 支持 | 1 | 2/6 | 5 | 2 | 4 | 1*M.2
1*MSATA 1*SATA |
2*NB-DDR4 MAX 64G
|
+12V/19V |
| 2 | 2/6 | 3 | 2 | 4 | ||||||
| 主板默认11*USB | ||||||||||
| 主板尺寸 | 170mm（L）*170mm（W）*24mm（H）(含风扇厚度) | |
| CPU | 支持Comet Lake 10代 i5-10200H 、i7-10750H、i9-10980HK等 | |
| 芯片组 | HM470 高速芯片组 | |
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约70W，建议用12V7A或19V5A以上电源 |
| 1*DC_ATX（4Pin） | ||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666MHz内存，最大支持64G |
| 网络功能 | 1/2*RJ45 LAN接口 | 单网：默认支持Realtek 8111H千兆网卡，可选支持裕太微YT6801千兆网卡；
双网：支持Realtek 8111H+Intel I219V千兆网卡；可选支持裕太微YT6801千兆网卡+Intel I219V千兆网卡； 支持网络唤醒，PXE功能； |
| 1*MINI_PCIE接口 | 支持PCIE3.0 x1 & USB信号，支持WIFI/4G/蓝牙模块 | |
| 显示功能 | 集成 Intel® UHD Graphics 超核芯显卡,支持单显、双显/三显复制、双显/三显扩展，DOS下单显 | |
| 1*HDMI1® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*HDMI2® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | |
| 1*VGA DB15接口(可选) | 支持分辨率1920*1080@60Hz | |
| HDMI2®接口可改支持VGA接口 | ||
| 1*EDP1插针 | EDP-C屏线；支持4K分辨率4096/3840*2160@60Hz（30Pin，2*15Pin，2.0mm） | |
| 1*LCD_PWR1插针 | EDP1工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| 1*LVDS/EDP插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |
| 默认支持LVDS，可选支持EDP，共用插针，EDP不支持4K，用EDP-B屏线 | ||
| 1*LVDS_PWR插针 | LVDS/EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| 1*INVERT插针 | LVDS/EDP背光控制插针 （6Pin，1*6Pin，2.0mm） | |
| 1*PCI-E X16接口 | 可选1*PCI-E X16插槽支持PCIE3.0 x16信号，可接独立显卡和PCI-E设备 | |

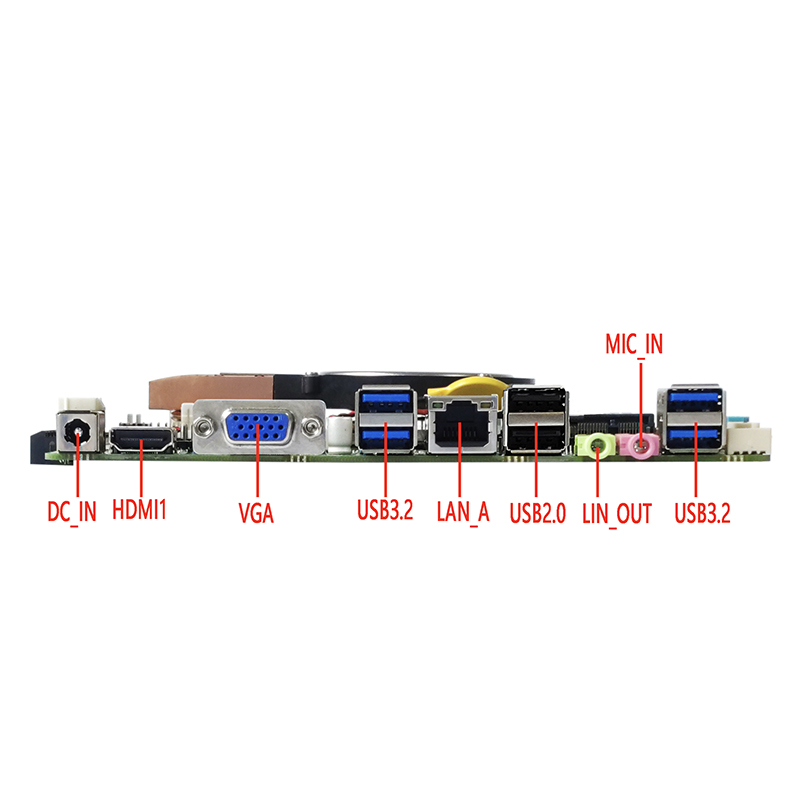

| USB功能 | 4*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5.0Gbps |
| 2*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 默认F_USB2第1/3/5/7脚无信号，与USB声卡二选一，默认支持USB声卡 | ||
| 1*F_USB3_A插针 | 前置USB3.0插针，一组有2*USB3.0 （19Pin，2*10Pin，2.0mm） | |
| 声音功能 | 集成 Cmedia HS_100B USB音频芯片 | |
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | |

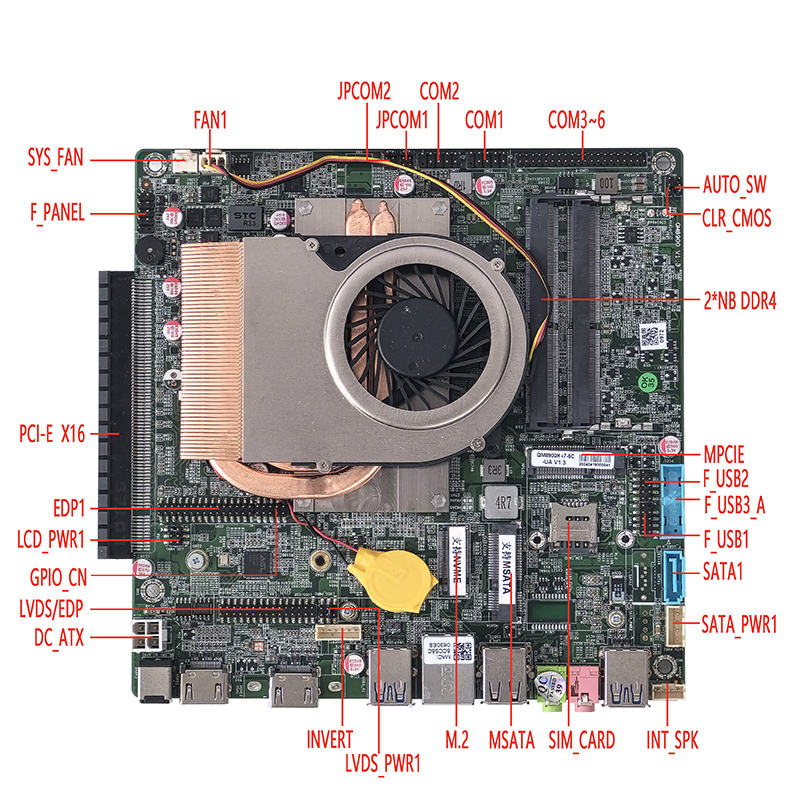

| 硬盘功能 | 1*M.2接口 | 默认支持Key-M接口M.2 2280 NVME PCIE3.0 x4 标准SSD，可选M.2 2242硬盘；可改支持SATA协议，需刷BIOS更改； |
| 1*MSATA接口 | 支持MINI_SATA盘，支持MSATA 3.0，可改支持PCIE3.0 x1信号WIFI模块 | |
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | |
| 1*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm） | |
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） |
| 1*COM2插针 | 只支持标准RS232 （9Pin，2*5Pin，2.54mm） | |
| 1*COM3~6插针 | 只支持标准RS232 （39Pin，2*20Pin，2.0mm） | |
| 1*JPCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | |
| 1*SIM_CARD卡槽 | 支持SIM卡，用4G时需要SIM卡 | |
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | |
| 1*FAN1插针 | CPU风扇插针,支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*SYS_FAN插针 | 系统风扇插针，无温控 （3Pin，1*3Pin，2.54mm） | |
| 1*GPIO_CN插针 | GPIO控制插针，支持8路GPIO （10Pin，2*5Pin，2.0mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |
| 操作系统 | 支持Windows 11，Windows 10，LINUX等 | |
