| 主板尺寸 | 170mm（L）*170mm（W）*20mm（H） | |
| CPU | 支持国产飞腾 腾珑E2000Q 四核1.5G | |
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
主板满载功耗约为30W，建议用12V4A或19V 3A以上电源 |
| 1*DC_ATX（4Pin）可选 | ||
| 内存 | 1*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666/3200 MHz内存，最大支持32G |
| 网络功能 | 1/2*LAN接口 | 单千兆网卡：裕太微YT8521SC千兆网卡；
双千兆网卡：裕太微YT8521SC+裕太微YT8521SC 千兆网卡； 支持网络唤醒功能；不可改POE供电；不支持PXE； |
| 1*M2_WIFI接口 | PCIE3.0信号，支持Key-E接口M.2 2230 WiF模块，默认支持WiFi/蓝牙模块 | |

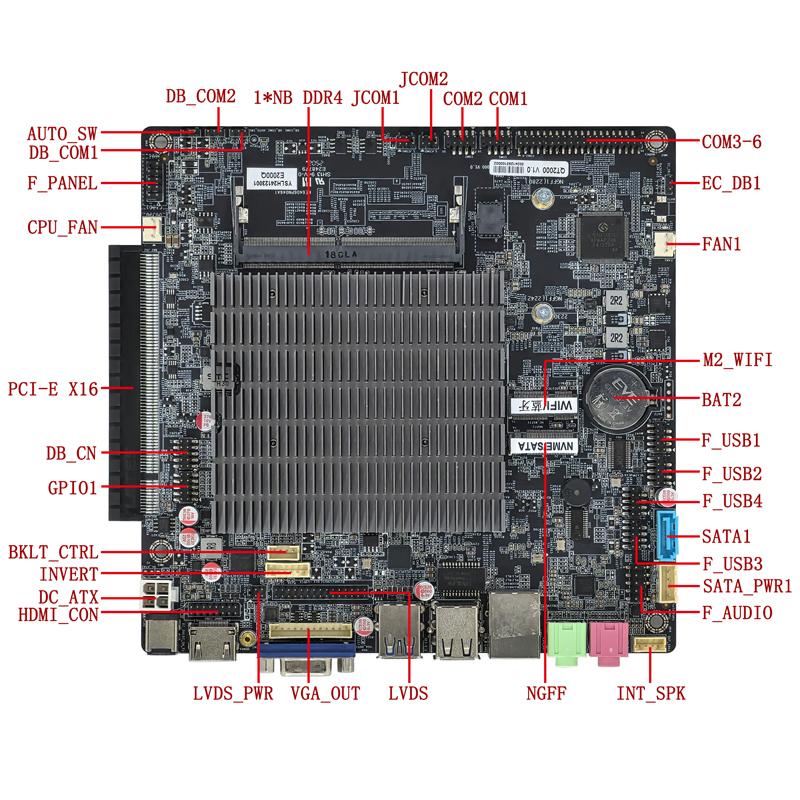

| 显示功能 | 1*VGA_OUT插针 | 支持分辨率1920*1080@60Hz （12Pin，1*12Pin，2.0mm） |
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | |
| 1*HDMI 接口 | 支持分辨率1920*1080@60Hz | |
| 1*HDMI_CON插针 | 支持分辨率1920*1080@60Hz （16Pin，2*8Pin，2.0mm） | |
| 1*LVDS插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |
| 1*LVDS_PWR插针 | LVDS工作电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| 1*INVERT插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | |
| 1*BKLT_CTRL插针 | LVDS亮度调节插针 （4Pin，1*4Pin，2.0mm） | |
| 1*PCI-E X16接口 | PCIE3.0信号，可选PCI-E X16接口，可接独立显卡（PCI-E为X2信号） | |

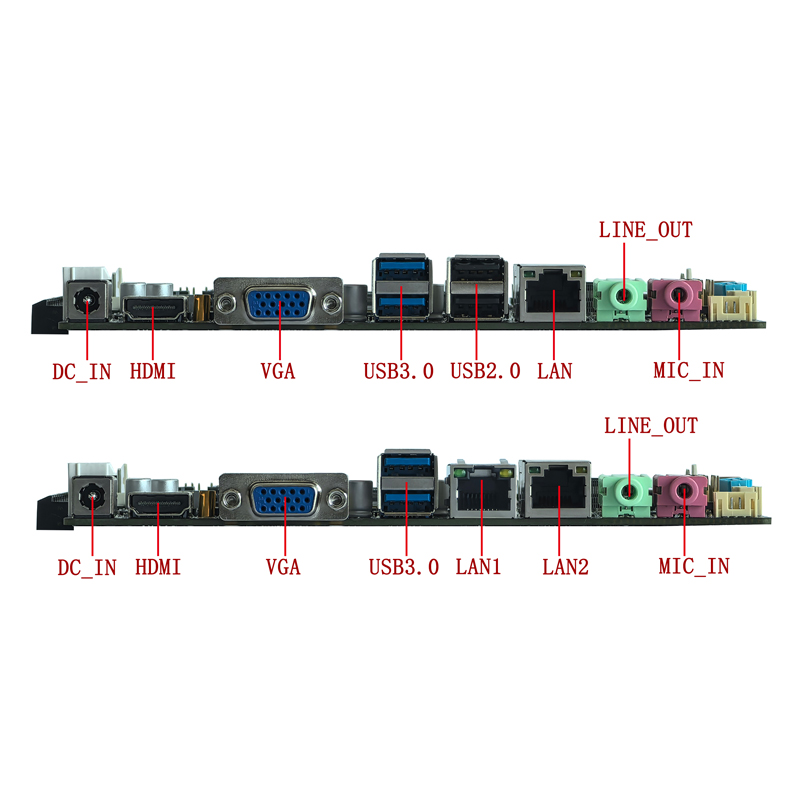

| USB功能 | 2*USB3.0接口 | 后置标准USB3.0接口，最大传输宽带为5Gbps |
| 2*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB3插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 1*F_USB4插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | |
| 主板USB_B（USB2.0）接口与F_USB3、F_USB4插针二选一，默认USB_B（USB2.0）接口有信号；默认F_USB3和F_USB4插针无USB信号；
主板改双网后，F_USB3、F_USB4插针有USB信号； |
||
| 声音功能 | 默认支持Senary SN6186声卡，
可改支持集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 |
|
| 1*LINE_OUT接口 | 支持音频输出（绿色） | |
| 1*MIC_IN接口 | 支持麦克风输入（红色） | |
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |
| 硬盘功能 | 1*NGFF接口 | PCIE3.0信号，支持Key-M接口M.2 2280硬盘，可选支持M.2 2240硬盘；
默认支持SATA协议和NVME（PCIE）协议共存 |
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | |
| 1*SATA_PWR1插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | |
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | |
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选，需刷对应BIOS （9Pin，2*5Pin，2.0mm） |
| 1*COM2插针 | 支持标准RS232 （9Pin，2*5Pin，2.0mm） | |
| COM3-6插针 | 支持标准RS232 （39Pin，2*20Pin，2.0mm） | |
| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*FAN1插针 | SYS风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*GPIO1插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | |
| 1*DB_COM1/2插针 | 调试串口插针 （3Pin，1*3Pin，2.0mm） | |
| 1*DB_CN1插针 | 调试插针 （10Pin，2*5Pin，2.0mm） | |
| 1*EC_DB插针 | EC调试插针 （3Pin，1*3Pin，2.0mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | 支持上电开机，定时开机，远程开关机设备智能识别（需刷指定BIOS） | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒）（需刷指定BIOS） | |
| 操作系统 | 支持银河麒麟嵌入式系统（Kylin-Embedded-V10-SP1-General-Release-Base-2309-ARM64），Linux，等国产系统 | |

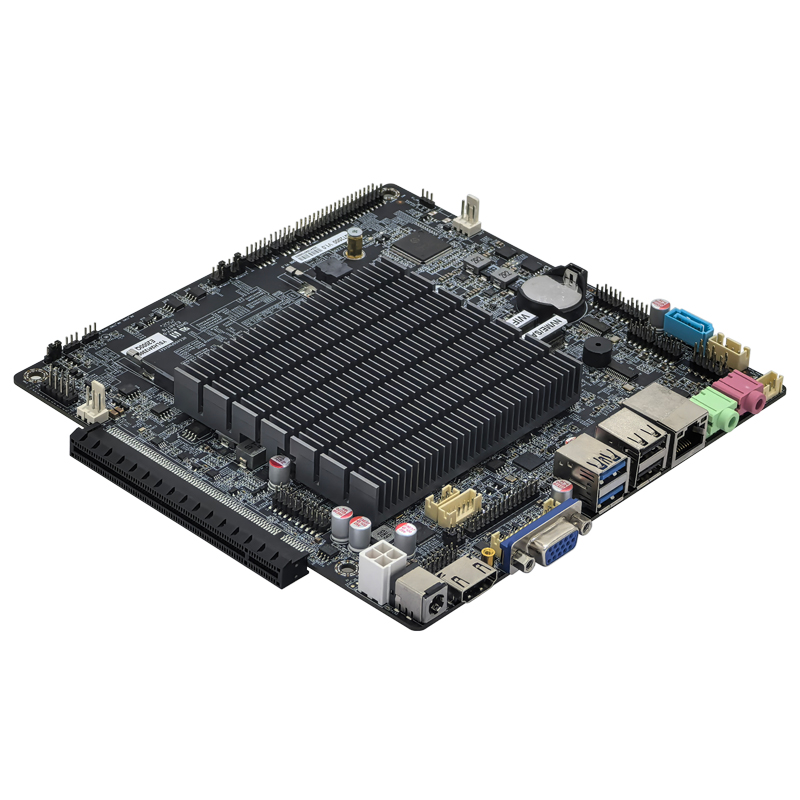

产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
