SPC413 工控主机
ELSKY/研盛 SPC413 工控主机
6-13代 酷睿：i3、i5、i7 N200、N100、N97、N95、i3-N305
SKU: ELSKY-SPC413
CPU处理器
6-13代 酷睿：i3、i5、i7 N200、N100、N97、N95、i3-N305
尺寸
200mm（L）*140mm（W）*63mm（H）
接口
1*DC_IN,1*HDM1°1VGA,1'LAN,4*USB,1*AUDIO,1*COM,1*PWR
内存
NB-DDR3 DDR4
硬盘
M.2_SSD SATA MSATA
显示
VGA或HDMI 等
扩展
M.2_WIFI M.2_4G/5G
| HDMI1® | VGA/HDMI2® | LAN | USB3.0 | USB2.0 | COM | SSD | Memory | Power | ||
| 4K 30Hz | VGA：2K 60Hz
HDMI2®：4K 30Hz |
4 | 2 | 2 | 6 | 1*M.2
1*SATA |
1*NB-DDR4
MAX 32G |
12V | ||
| 3 | 2 | 4 | ||||||||
| 2 | 2 | 6 | ||||||||
| 主机型号 | SPC413-6/7/8代系列 | |||||||||

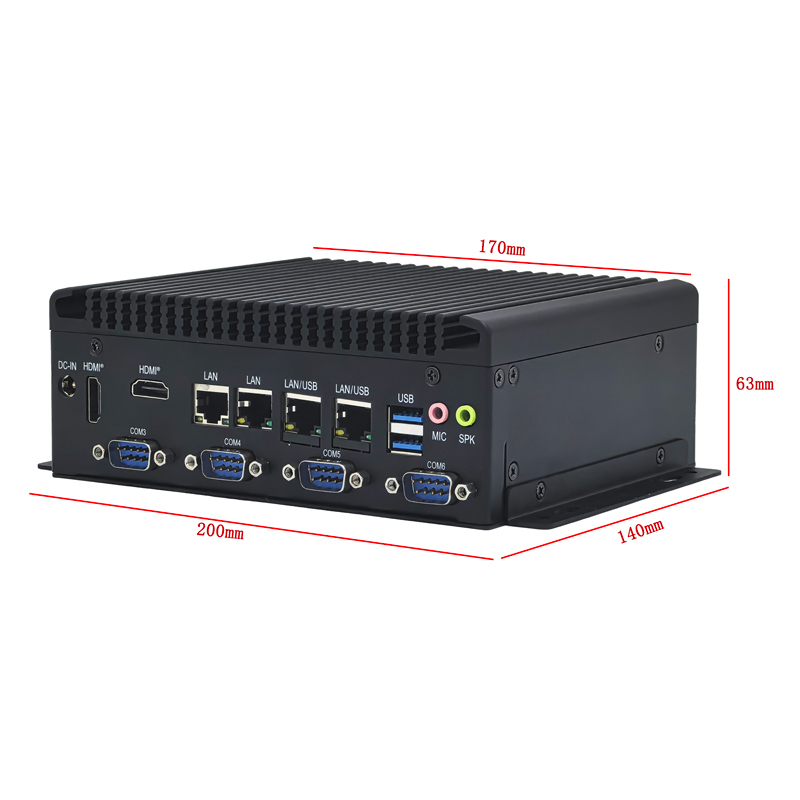

| 主机尺寸 | 200mm（L）*140mm（W）*63mm（H） 不含壁挂170mm（L）*140mm（W）*63mm（H） | |||||||||
| 散热系统 | 机壳一体散热； | |||||||||
| 颜色 | 黑色 | |||||||||
| 适配主板型号 | M678SE / M678I | |||||||||
| 主板 | CPU | 支持6代Intel® 赛扬3855U、3955U及Skylake 酷睿i3-6100U、i5-6200U、i7-6500U等
支持7代Intel® 赛扬3865U、3965U及Kabylake 酷睿i3-7100U、i5-7200U、i7-7500U等 支持8代Intel® Kaby Lake-R 酷睿i3-8130U、i5-8250U、i7-8550U等 （CPU列表详情见下一页） |
||||||||
| 内存 | 1*NB-DDR4支持2133/2400MHz内存，最大支持32GB | |||||||||
| 前置面板口 | USB | 2*USB2.0接口 | ||||||||
| POWER | 1*开关按钮 | |||||||||
| COM | 2*COM口，默认支持RS232；其中COM1可选支持RS232/RS422/RS485 | |||||||||
| WiFi | 2*WiFi天线接口 | |||||||||
| 后置面板接口 | 电源接口 | DC头内直径为2.5MM，只支持12V供电；
6代7代主板满载功耗约40W，建议用12V5A或以上电源； 8代主板满载功耗约60W，建议用12V7A或以上电源； |
||||||||
| 显示接口 | 1*HDMI1®2.0接口（4096/3840*2160@30Hz）
1*VGA接口（1920*1080@60Hz） 可选1*HDMI2®2.0接口（4096/3840*2160@30Hz） |
|||||||||
| LAN | 2/3/4*RJ45_LAN；
M678SE：支持Realtek 8125BGS 2.5G网卡芯片； M678I：支持Intel i226-V 2.5G网卡芯片； 支持网络唤醒功能和PXE无盘启动功能； |
|||||||||
| COM | 4*COM口，默认支持RS232； | |||||||||
| 音频 | 1*LINE_OUT接口（绿色），音频输出
1*MIC_IN接口（红色），麦克风输入 |
|||||||||

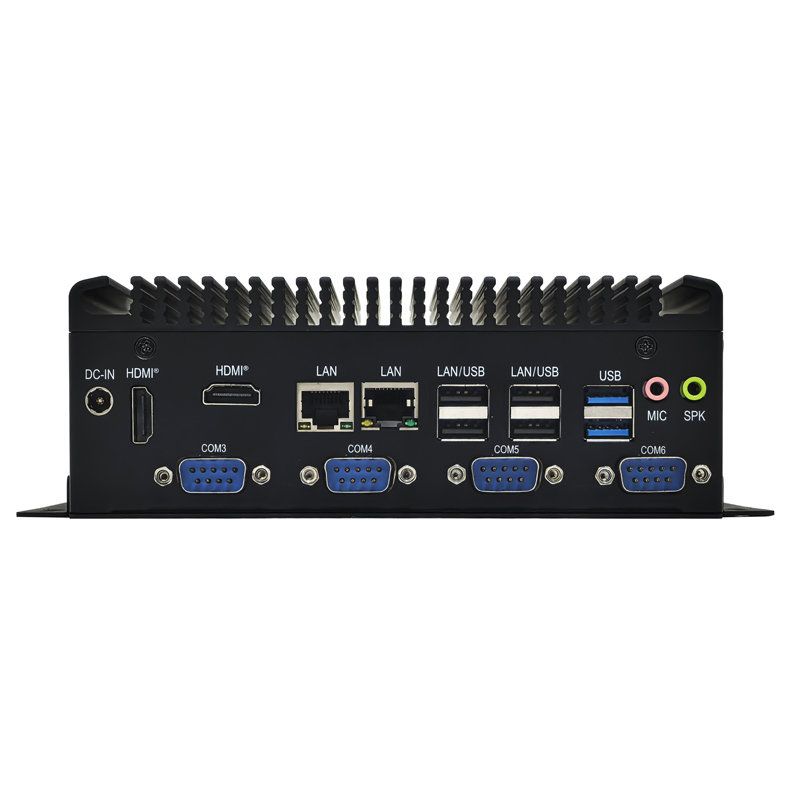

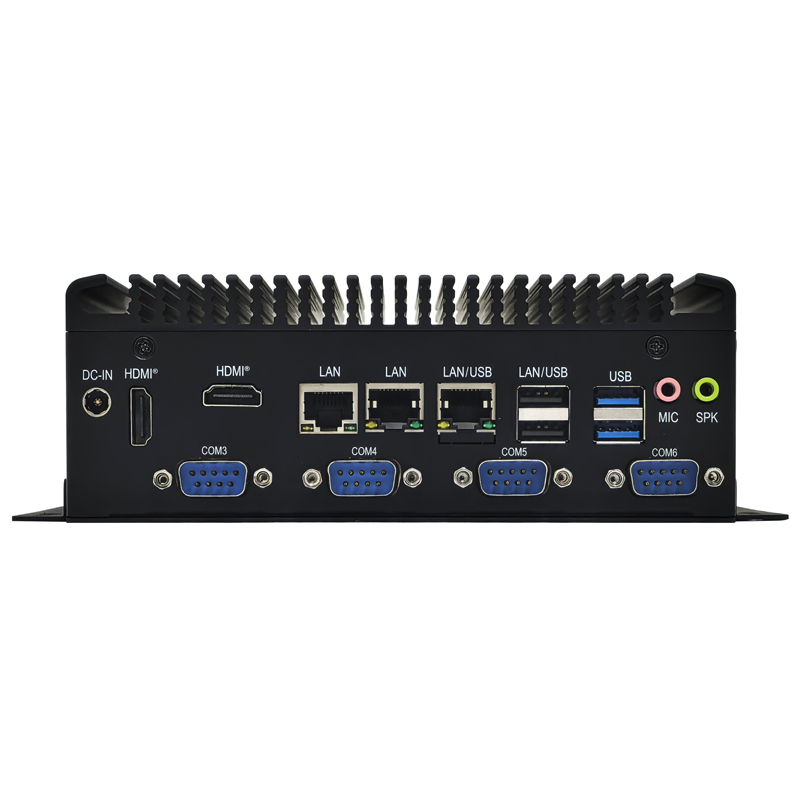

| USB | 双网主机：2*USB3.0接口；4*USB2.0接口；
三网主机：2*USB3.0接口，2*USB2.0接口； 四网主机：2*USB3.0接口； |
|||||||||
| 存储 | M.2 | 1*M.2硬盘接口，支持Key-M接口M.2 2280 NVME PCIE3.0 x4 / SATA双协议自适应标准SSD；
可选M.2 2242硬盘； |
||||||||
| SATA | 1*SATA3.0硬盘接口，支持2.5寸SSD/HDD硬盘（内部硬盘支架安装） | |||||||||
| 扩展 | M.2_WIFI | 1*M.2_WIFI接口，PCIE 3.0 x1信号，支持 Key-E接口M.2 2230 WiFi模块，可改支持WiFi/蓝牙模块 | ||||||||
| M.2_4G/5G | 1*M.2_4G/5G接口，支持Key-B接口M.2 5G（3052/3042）模块，
可改硬件支持M.2 4G（3042）模块 |
|||||||||
| 运行环境 | 工作温度 | -10℃ ~ 60℃ | ||||||||
| 存储温度 | -20℃ ~ 70℃ | |||||||||
| 相对湿度 | 5%-95%相对湿度，无冷凝 | |||||||||
| 工作震动 | 0.5g rms/5-500HZ/random/operating | |||||||||
| BIOS | 支持上电开机，定时开机，远程开关机等 | |||||||||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |||||||||
| 操作系统 | 6/7代支持Windows 10、Windows 7、Linux等；
8代支持Windows 11、Windows 10，Linux等 |
|||||||||
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
