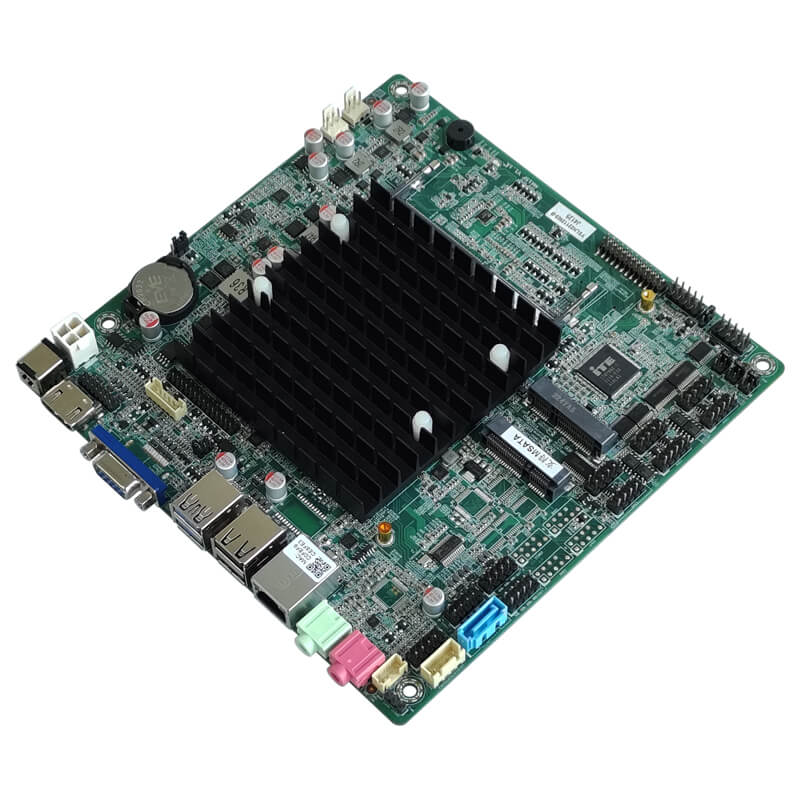

ELSKY/研盛 M415F 工控主板

Name: ELSKY/研盛 M415F 工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

SKU: ELSKY-M415F

CPU处理器

支持Intel Gemini Lake Refresh J和N系列CPU（如：J4125）

尺寸

170mm（L）*170mm（W）*22mm（H）

内存

1*NB-DDR4 16GB(MAX)

存储

1*MSATA接口1*SATA1接口

网络

千兆：单网8111H ；百兆：单网8106E

显示

VGA或DP,HDMI,LVDS(或EDP)支持同步异步双显

供电

DC12V电源推荐5A或以上

接口

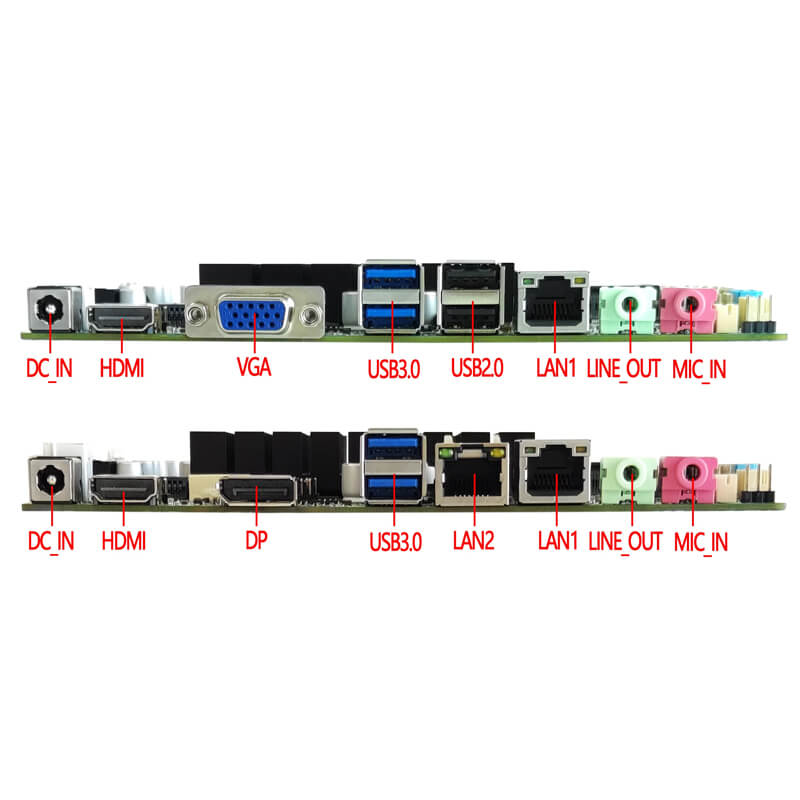

DC-in.HDMI,VGA(或DP)2*USB3.0,2*USB2.0,2*LAN,Line-Out,Mic_in

联系我们下载规格书

主板型号	CPU	COM	4K	LAN	USB2.0	USB3.0	SSD	Memory	Power
M415F	支持Intel Gemini Lake Refresh J和N系列CPU （如：J4125）	10C/6C/2C 可选	支持	1	8	2	1MSATA 1SATA 3.0	1*NB-DDR4 16G（MAX）	+12V
				2	6	2
Realtek 声卡单网主板默认10USB；USB声卡单网主板默认9USB

主板尺寸	170mm（L）170mm（W）22mm（H）
CPU处理器	英特尔® 处理器赛扬J4025/J4125/N4020/N4120 、奔腾J5040 /N5030
内存支持	1*NB-DDR4 SODIMM内存插槽，支持单通道2400MHz内存，低压1.2V，最大支持16GB
电源	1*DC_JACK		支持12V电压，DC头内直径为2.5MM 主板满载功耗约30W。建议用12V/4A或以上电源
	1*DC_PWR
显示功能	英特尔® 超高清显卡 600 图形控制器，支持单显、双显/三显复制、双显/三显扩展，DOS下单显
	1*VGA DB15接口		支持分辨率1920*1080@60Hz
	1*DP 接口(可选)		4K分辨率4096/3840*2160@60Hz
	VGA接口可改支持DP接口
	1*HDMI 2.0接口		4K分辨率4096/3840*2160@60Hz
	1*HDMI_CON1插针		4K分辨率4096/38402160@30Hz （16Pin，28Pin，2.0mm）
	1*LVDS/EDP插针		支持分辨率19201080@60Hz （30Pin，215Pin，2.0mm）
	1*LVDS_PWR插针		LVDS电压控制插针（6Pin，2*3Pin，2.0mm）
	1*INVERT插针		LVDS背光开关控制插针（6Pin，1*6Pin，2.0mm）
	LVDS与EDP为二选一共用一组插针
网络功能	1/2*RJ45 LAN接口		千兆网卡和百兆网卡可选，支持网络唤醒和PXE无盘启动功能千兆：默认单网Realtek 8111H；可选裕太微YT6801；双网：Realtek 8111H+Realtek 8111H或裕太微YT6801+裕太微YT6801；百兆：单网Realtek 8106E；双网Realtek 8106E+Realtek 8106E；
	1*MINI_PCIE接口		支持WIFI/3G/4G/蓝牙模块
硬盘功能	1*SATA接口		标准SATA 3.0硬盘接口
	1*MSATA接口		支持MSATA 3.0
	1*SATA_PWR插针		硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm）
声音功能	默认支持Realtek ALC662/897 HD数字音频解码器，6声道高保真音频控制器可选支持Cmedia HS-100B高保真USB音频芯片
	1*LINE_OUT接口		支持音频输出（绿色）
	1*MIC_IN接口		支持麦克风输入（红色）
	1*JAMP插针		功放支持8欧5瓦喇叭双声道输出（4Pin，1*4Pin，2.0mm）
	1*F_AUDIO插针		标准音频插针（9Pin，2*5Pin，2.54mm）
	1*SPDIF_OUT插针		数字音频接口
USB功能	2*USB3.0接口		后置标准USB3.0接口
	2*USB2.0接口		后置标准USB2.0接口
	1*F_USB1插针		前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB2插针		前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	1*F_USB3插针		前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.54mm）
	当主板为USB声卡时F_USB1第2/4/6/8/10针脚无信号

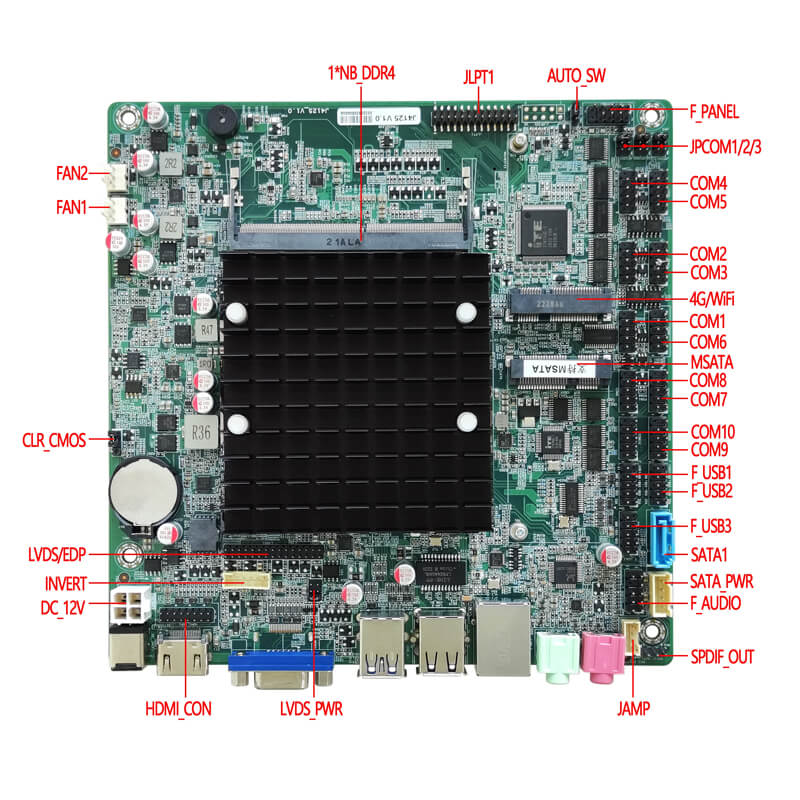

开关功能	1*F_PANEL插针		开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.54mm）
	1*AUTO-SW插针		支持硬件控制上电开机（3Pin，1*3Pin，2.0mm）
其他I/O	10*COM插针	串口，默认支持RS232，COM1/3/4可选RS232/RS422/RS485（9Pin，2*5Pin，2.54mm）
	1*JPCOM1/2/3插针		可控制COM1/2/3第九脚电压0V/5V/12V （6Pin，2*3Pin，2.0mm）
	1*JLPT1插针		并口，标准打印接口插针（25Pin，2*13Pin，2.0mm）

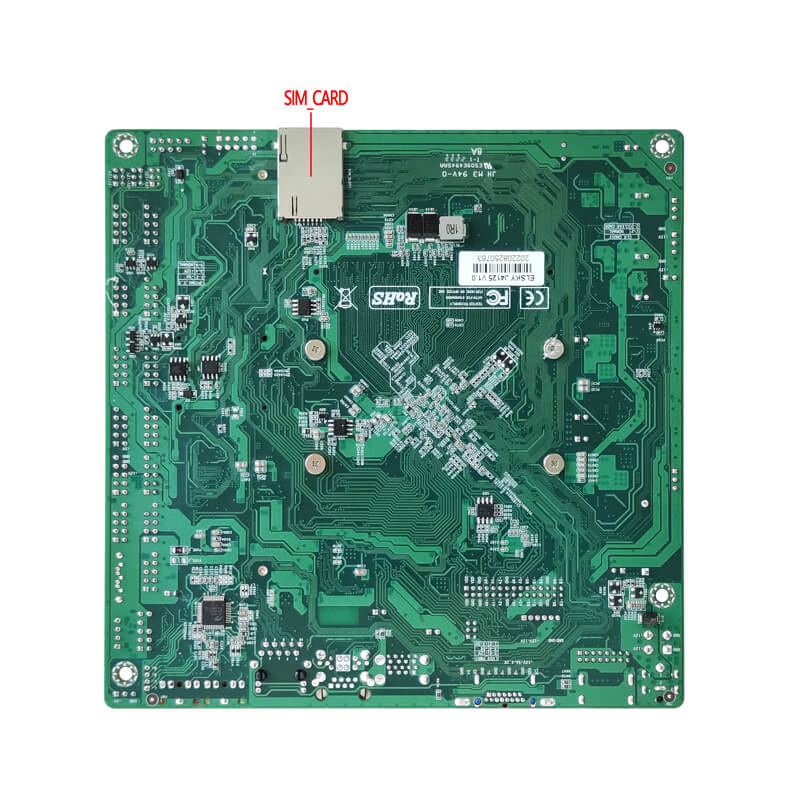

	1*SIM卡槽		支持SIM卡，用3G/4G时需要SIM卡
	1*CLR_CMOS插针		主板清零、放电插针（3Pin，1*3Pin，2.54mm）
	1*FAN1插针		CPU风扇插针，不支持温控（3Pin，1*3Pin，2.54mm）
	1*FAN2插针		系统风扇插针，不支持温控（3Pin，1*3Pin，2.54mm）
	1*J_GPIO插针		GPIO控制插针（10Pin，2*5Pin，2.54mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 11，Windows 10，Linux等
