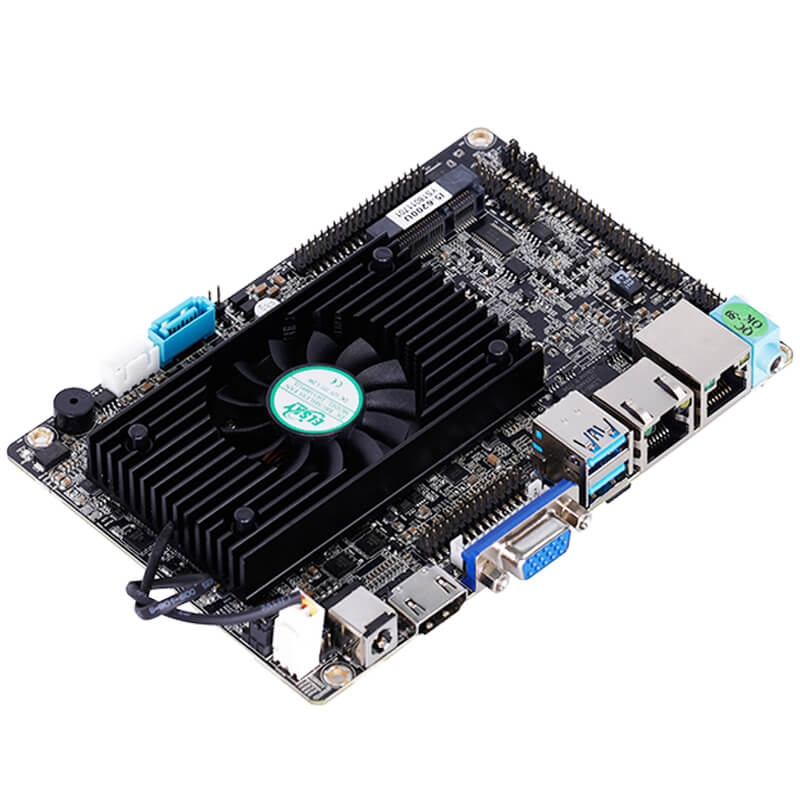

ELSKY/研盛 M818SE 工控主板
SKU: ELSKY-M818SE
CPU处理器
支持3865U、3965U、Skylake 6代及Kabylake 7代i3、i5、i7
尺寸
146mm（L）*102mm（W）*26mm（H）
内存
板载NB-DDR4 2133MHz内存，4G / 8G可选
存储
1*NGFF 1*SATA接口
网络
Realtek 8111H 或 裕太微YT6801千兆网卡
显示
HDMI，VGA或(HDMI2) LVDS(或EDP)支持同步异步三显及双显
供电
DC12V-19V或19V-24V宽压供电，推荐最低12V5A
接口

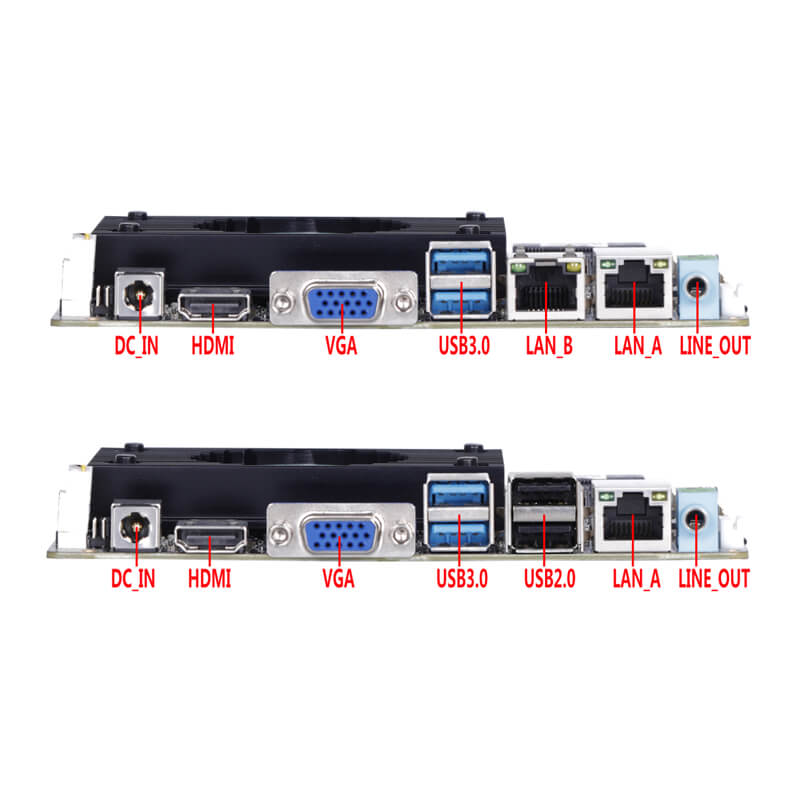

DC_in HDMI,VGA或HDMI2,2xUSB3.0,2*LAN,Line-Out
| 主板型号 | CPU | 4K | LAN | COM | USB2.0 | USB3.0 | SSD | Memory | Power |
| M818SE-4G-UA | 支持
3855U、3955U、3865U、3965U、Skylake 6代及Kabylake 7代 i3、i5、i7 |
支持 | 1 | 6 | 6 | 2 | 1*SATA
1*M.2 |
板载DDR4
4G |
默认12V~19V
宽压供电；
可改支持19V~24V宽压供电 |
| 2 | 6 | 4 | 2 | ||||||
| M818SE-8G-UA | 支持 | 1 | 6 | 6 | 2 | 板载DDR4
8G |
|||
| 2 | 6 | 4 | 2 | ||||||
| 单网主板默认8*USB可用，双网主板默认6*USB可用 | |||||||||

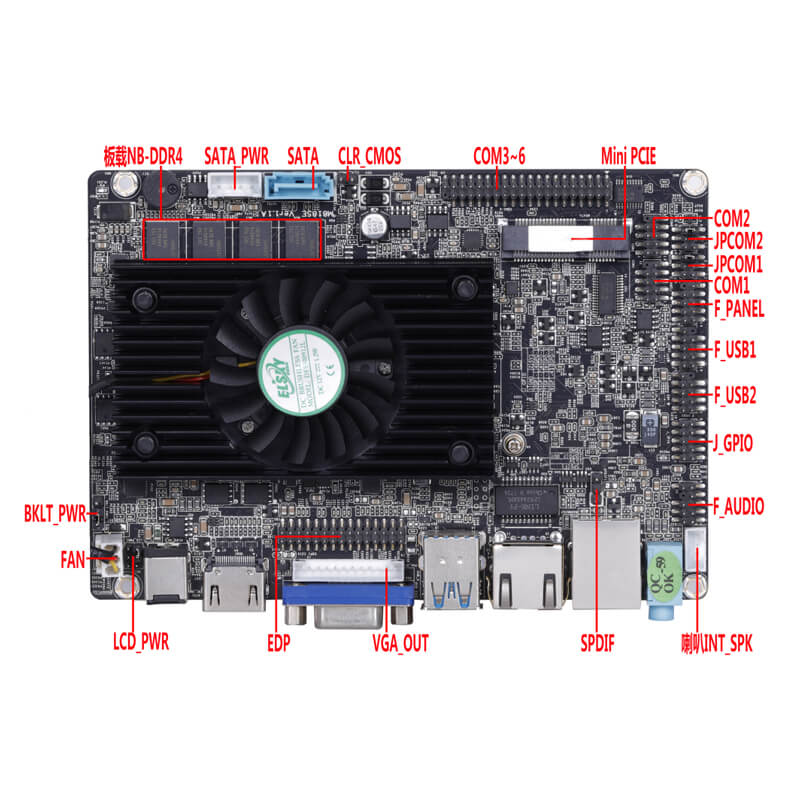

| 主板尺寸 | 3.5寸：146mm（L）*102mm（W）*26mm（H） | ||
| CPU处理器 | 6代 | 3855U、3955U及Skylake i3-6100U、i5-6200U、i7-6500U等 | |
| 7代 | 3865U、3965U及Kabylake i3-7100U、i5-7200U、i7-7500U等 | ||
| 芯片组 | Skylake、Kabylake 高速芯片组 | ||
| 电源 | 1*DC_IN | DC头内直径为2.5MM，默认支持12V~19V宽压供电，可改支持19V~24V宽压供电；
主板功耗：约40W。建议用12V5A或19V3A以上电源 |
|
| 1*4Pin ATX | |||
| 内存 | 板载NB-DDR4 2133MHz内存，4G / 8G可选 | ||
| 显示功能 | 6代 | Intel HD Graphics 510/520图形控制器 | 支持单显、双显/三显复制、双显/三显扩展，DOS下单显 |
| 7代 | Intel HD Graphics 610/620图形控制器 | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60HZ | ||
| 1*VGA_OUT插针 | 支持分辨率1920*1080@60HZ （12Pin，1*12Pin，2.0mm） | ||
| 1*HDMI 1.4接口 | 支持4K分辨率4096/3840*2160@30HZ | ||
| 1*EDP插针 | EDP-C屏线，支持4K分辨率4096/3840*2160@60HZ （30Pin，2*15Pin，2.0mm） | ||
| 1*BKLT PWR1 | EDP背光电压控制插针 （3Pin，1*3Pin，2.54mm） | ||
| 1*LCD_PWR插针 | EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 网络功能 | 1/2*LAN | 双网：默认Realtek 8111H+Realtek 8111H千兆网卡；
可选 裕太微YT6801+裕太微YT6801千兆网卡； 单网：Realtek 8111H 或 裕太微YT6801千兆网卡 可选； 支持网络唤醒和PXE无盘启动功能。 |
|
| 1*Mini-PCIE接口 | PCIE3.0信号，支持WIFI/4G/蓝牙等，可选支持MSATA | ||
| 硬盘功能 | 1*SATA1接口 | 标准SATA3.0硬盘接口，最大传输速度6.0 Gbps | |

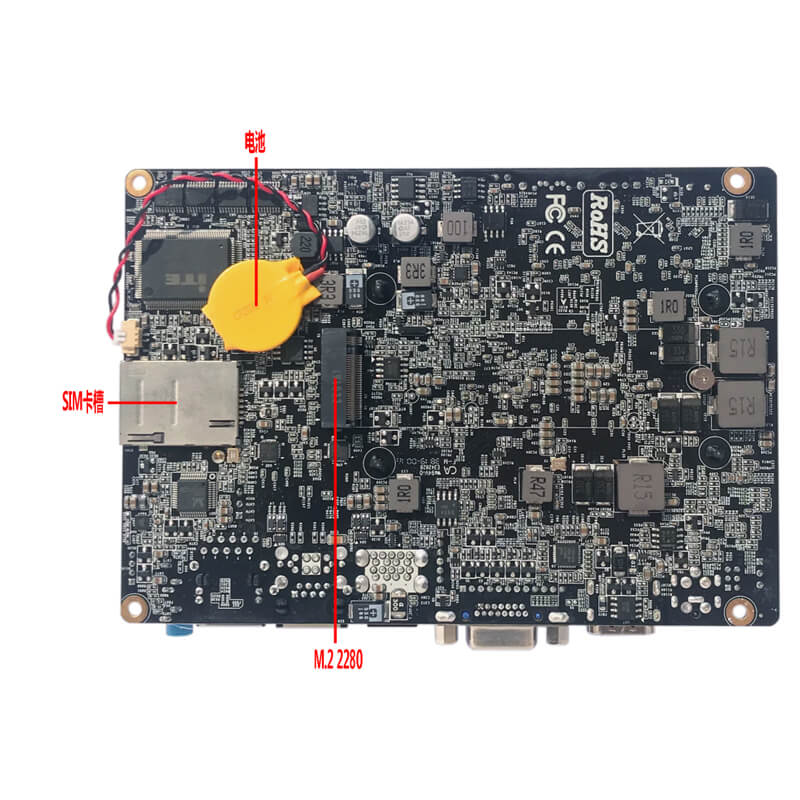

| 1*NGFF | 支持Key-M接口M.2 2280硬盘，支持SATA / NVME（PCIE）协议可选 | ||
| 当CPU为i3/i5/i7时，主板NGFF默认支持SATA协议，要用NVME（PCIE）协议需更新BIOS；
当CPU为3855U/3955U/3865U/3965U时，主板NGFF默认支持NVME协议，且不可改SATA协议； |
|||
| 声音功能 | 集成Cmedia HS_100B USB音频芯片 | ||
| 1*LINE_OUT接口 | 支持音频输出 | ||
| 1*INT_SPK插针 | 功放支持8欧5瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.0mm） | ||
| F_AUDIO插针仅支持MIC_IN，不支持LINE_OUT | |||
| USB功能 | 2*USB3.0接口 | 后置标准USB3.0接口 | |
| 2*USB2.0接口 | 后置标准USB2.0接口 （2*LAN主板无此接口） | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.0mm） | |
| 其他I/O | COM1插针 | 串口，支持RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） | |
| COM2插针 | 串口，支持标准RS232 （9Pin，2*5Pin，2.0mm） | ||
| COM3~6插针 | 串口，支持标准RS232 （40Pin，2*20Pin，2.0mm） | ||
| 1*JPCOM1插针 | 控制COM1第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*JPCOM2插针 | 控制COM2第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*SIM卡槽 | 支持SIM卡，用4G时需要SIM卡 | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （2Pin，1*2Pin，2.54mm） | ||
| 1*CPU_FAN插针 | CPU风扇插针，无温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*J_GPIO插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 10，Windows 8，Windows 7，Linux等 | ||
