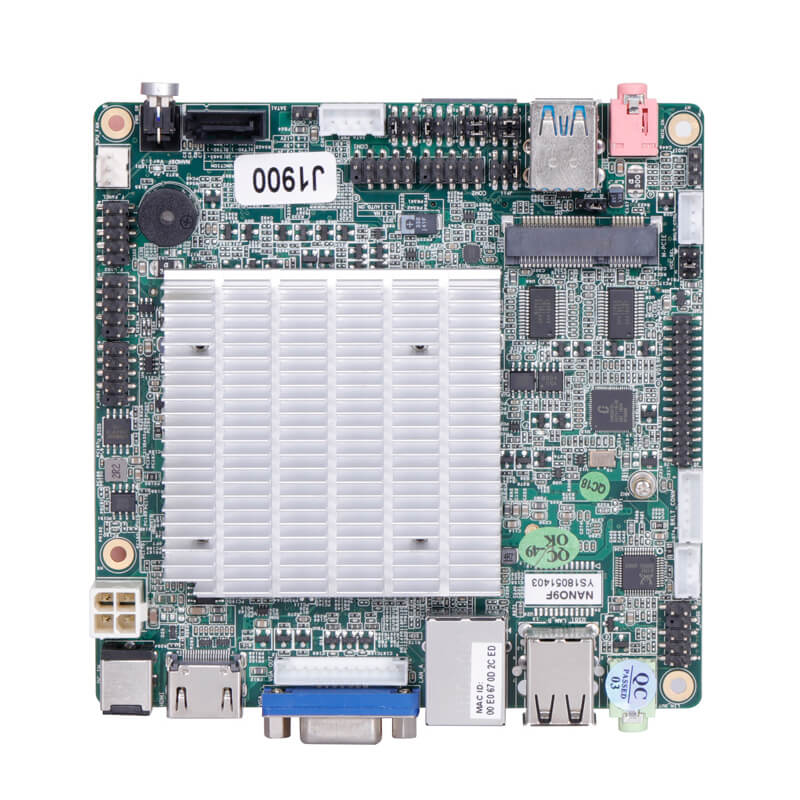

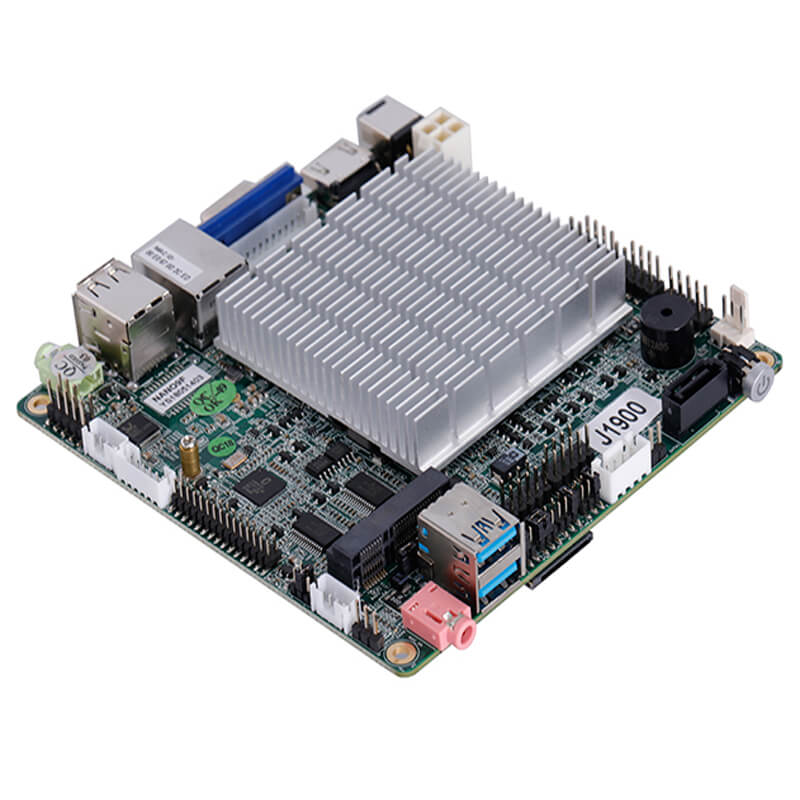

ELSKY/研盛 NANO8F NANO9F 工控主板
SKU: ELSKY-NANO8F NANO9F
CPU处理器
Intel® Bay Trail J系列J1800、J1900、J2900
尺寸
120（L）mm*120mm（W）*26mm（H）
内存
1*NB-DDR3 8GB
存储
1*SATA接口 1*MSATA接口
网络
默认支持Realtek 8111F千兆网卡，可选Realtek 8105E百兆网卡
显示
HDMI,VGA(或HDMI2)LVDS(或EDP)支持同步异步三显及双显
供电
12V4A或以上电源
接口

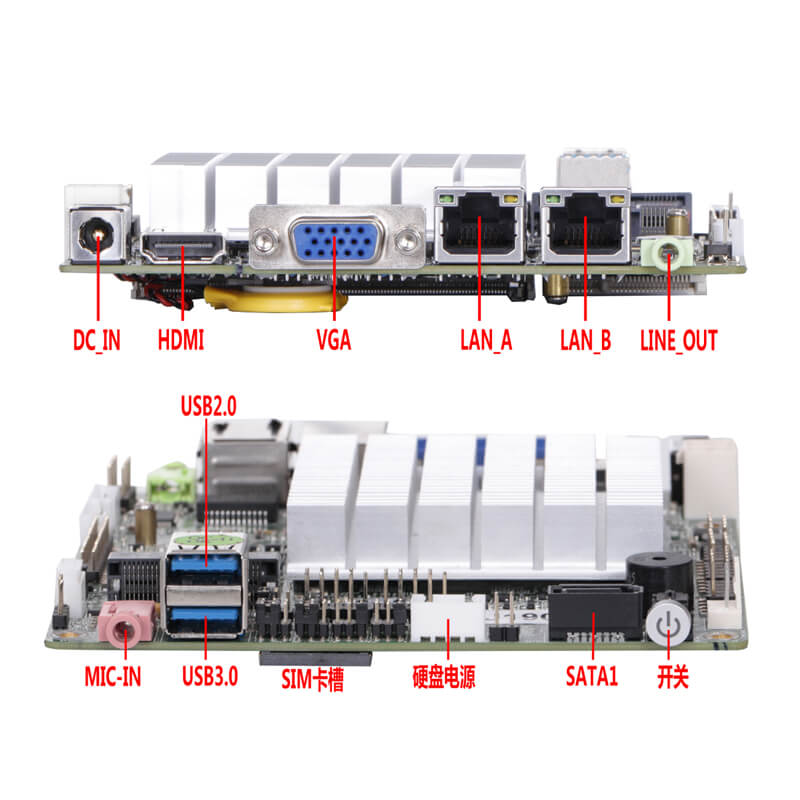

DC-in，HDM,VGA(或HDMI2),2*USB3.0,2*USB2.0,LAN,Line-Out,MIC-IN,PWR-SW
| 主板型号 | CPU | LAN | COM | USB2.0 | USB3.0 | SSD | Memory | Power |
| NANO8F
NANO9F |
Intel® Bay Trail J系列J1800、J1900、J2900 | 1 | 2 | 7 | 1 | 1*MSATA
1*SATA2.0 |
1*NB-DDR3
MAX 8GB |
+12V |
| 2 | 2 | 5 | 1 |
| 主板尺寸 | 120（L）mm*120mm（W）*26mm（H） | |
| CPU | Intel® Bay Trail J系列赛扬J1800、赛扬J1900、奔腾J2900 | |
| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V
主板满载功耗约30W，建议用12V4A或以上电源 |
| 1*DC_ATX（4Pin） | ||

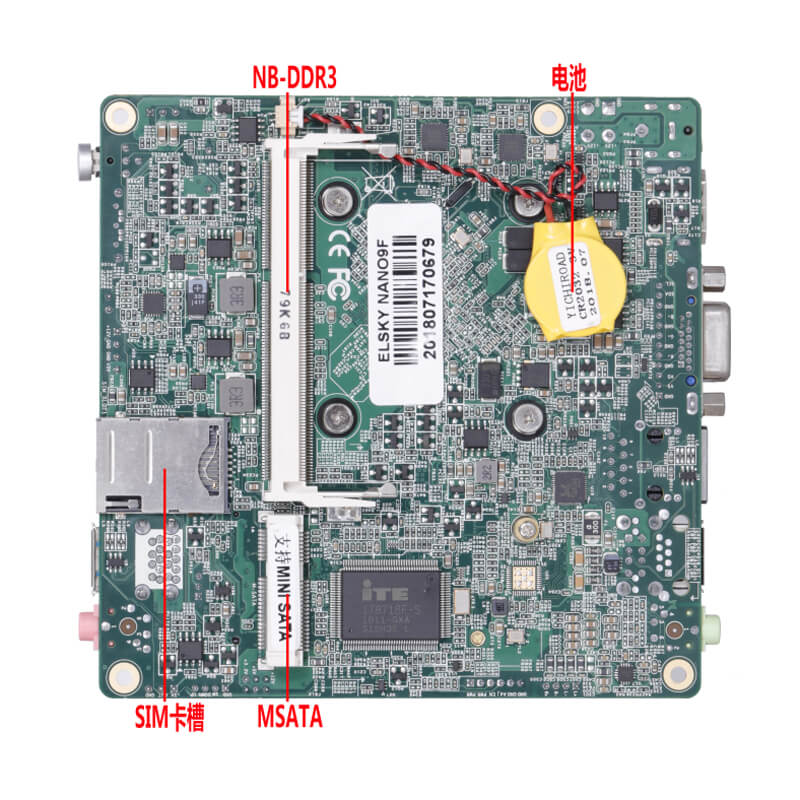

| 内存 | 1*DIMM插槽 | NB-DDR3内存，支持1600MHz内存，低压1.35V，最大支持8G |

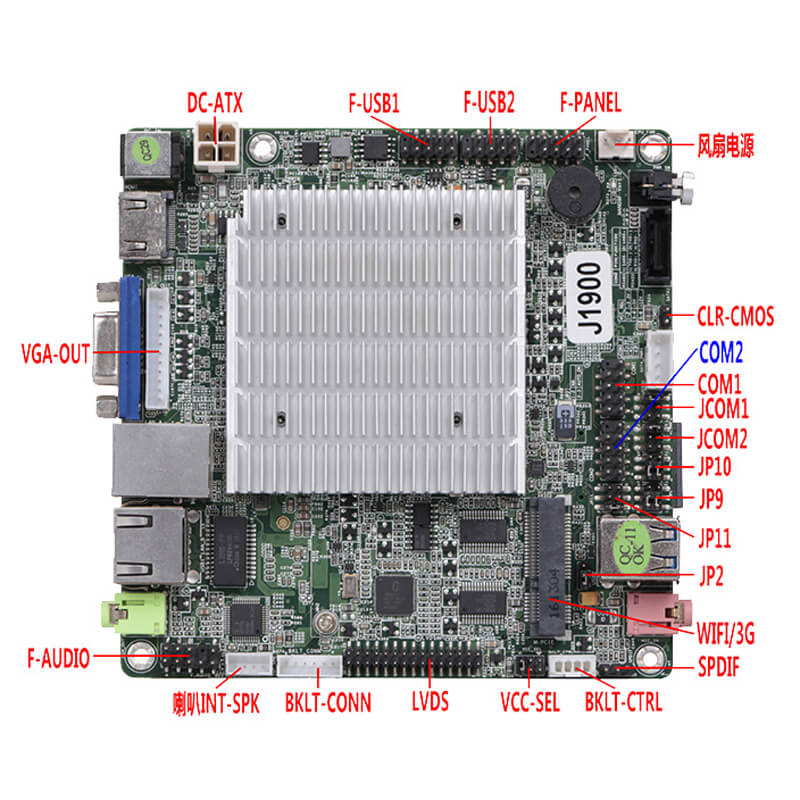

| 网络功能 | 1/2*LAN接口 | 单网：默认支持Realtek 8111H千兆网卡，可选支持裕太微YT6801千兆网卡；
双网：支持Realtek 8111H+Realtek 8111H千兆网卡；可选支持裕太微YT6801+裕太微YT6801千兆网卡；支持网络唤醒，PXE功能 |
| 1*M-PCIE接口 | 支持PCIE2.0 x1 & USB信号，默认支持WiFi蓝牙/4G模块 | |
| 显示功能 | 集成Intel® HD Graphics 图形控制器，支持单显、双显复制、双显扩展，DOS下单显 | |
| 1*VGA标准接口 | 支持分辨率1920*1080@60Hz | |
| 1*VGA_OUT插针 | 支持分辨率1920*1080@60Hz （12Pin，1*12Pin，2.0mm） | |
| 1*HDMI®1.4接口 | 支持分辨率1920*1080@60Hz | |
| 1*LVDS插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | |
| 1*VCC_SEL插针 | LVDS电压控制插针 （6Pin，2*3Pin，2.0mm） | |
| 1*BKLT_CONN插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | |
| 1*BKLT_CTRL插针 | LVDS背光亮度调节插针 （4Pin，1*4Pin，2.0mm） | |
| USB功能 | 1*USB3.0接口 | 后置标准USB3.0接口 |
| 外置蓝色USB接口，上接口为USB2.0，下接口为USB3.0 | ||
| 3*USB2.0接口 | 后置标准USB2.0接口 | |
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | |
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 | |
| 1*LINE_OUT接口 | 支持音频输出 | |
| 1*MIC_IN接口 | 支持麦克风输入 | |
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出(功放） （4Pin，1*4Pin，2.0mm） | |
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | |
| 硬盘功能 | 1*MSATA接口 | 支持MSATA硬盘，支持MSATA2.0；可改PCIE信号支持WiFi蓝牙模块 |
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA2.0 | |
| 1*SATA_PWR1插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | |
| 开关功能 | 1*PWR_SW按钮 | 开关按钮 |
| 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*JP2插针 | 支持硬件控制上电开机 （3Pin，1*3Pin，2.0mm） | |
| 其他I/O | COM1插针 | 串口，支持标准RS232 （9Pin，2*5Pin，2.54mm） |
| COM2插针 | 串口，支持标准RS232/RS422/RS485可选 （9Pin，2*5Pin，2.54mm） | |
| JCOM1/2插针 | 控制COM1/2第九脚输出电压5V/12V | |
| JP9/10/11插针 | 控制COM2可选RS232/422/485 | |
| 1*CPU_FAN插针 | CPU风扇插针，全速，不支持温控 （3Pin，1*3Pin，2.54mm） | |
| 1*CLR_CMOS插针 | 主板清零、放电插针 （2Pin，1*2Pin，2.54mm） | |
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | |
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | |
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | |
| 操作系统 | 支持Windows 10，Windows 8，Windows 7，Linux等 | |
