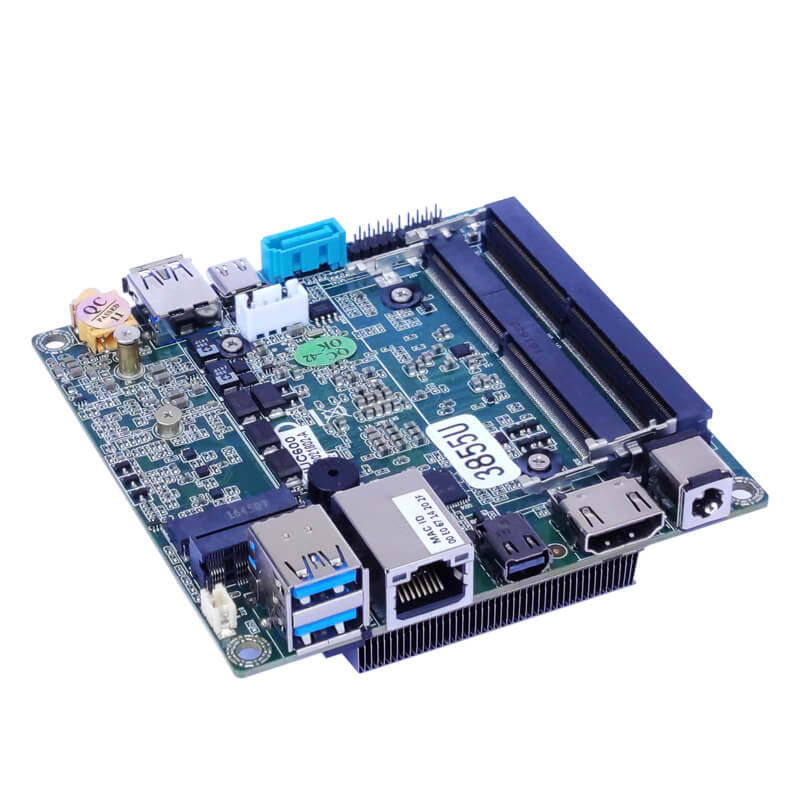

ELSKY/研盛 NUC600 NUC700 工控主板

Name: ELSKY/研盛 NUC600 NUC700 工控主板
Brand: SHENZHEN ELSKY TECHNOLOGY CO.,LTD

SKU: ELSKY-NUC600 NUC700

CPU处理器

3855U、3955U、Skylake 6代i3、i5、i7 3865U、3965U、Kabylake 7代i3、i5、i7

尺寸

100mm（L）*100mm（W）*30mm（H）

内存

2*NB-DDR4 64GB(MAX)

存储

1*SATA接口 1*M.2_2260接口

网络

Intel WGi219V千兆网卡，支持网络唤醒，PXE功能

显示

HDMI,Mini-DP支持同步异步双显

供电

DC12V电源推荐5A或以上

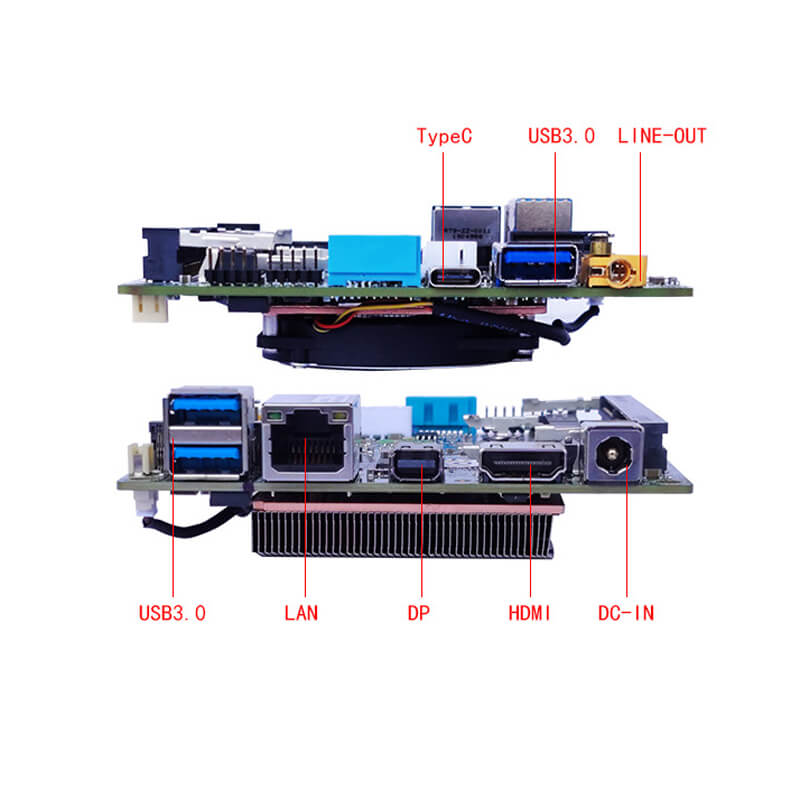

接口

DC-in,HDMI,Mini-DP,Type-C,3×USB3.0，LAN,Audio

联系我们下载规格书

主板型号

CPU

LAN

USB3.0

USB2.0

Type_C

3.0

Memory（MAX）

SSD

Power

NUC600

3855U、

3955U、

Skylake 6代

i3、i5、i7

1*HDMI

4K 30Hz

1*MINI-DP

4K 60Hz

2*NB-DDR4

最大支持64G

1*M.2 2260

1*SATA

+12V

NUC700

3865U、

3965U、

Kabylake 7代

i3、i5、i7

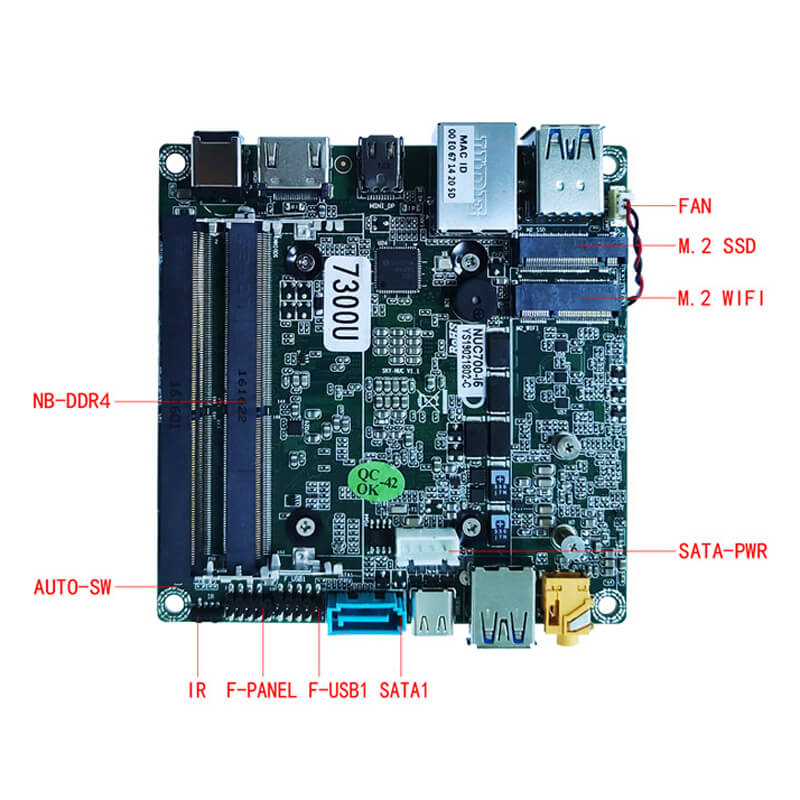

主板尺寸	100mm（L）100mm（W）30mm（H）
CPU处理器	NUC600	3855U、3955U及Skylake i3-6100U、i5-6200U、i7-6500U等
	NUC700	3865U、3965U及Kabylake i3-7100U、i5-7200U、i7-7500U等
芯片组	集成在CPU的单芯片
电源	1*DC_IN （可改4Pin ATX）	DC头内直径为2.5MM，只支持12V供电主板功耗：约40W。建议用12V5A或以上电源
内存	2*NB-DDR4 支持2133/2400MHz内存，最大支持64G
显示功能	NUC600	Intel HD510/520 Graphics 图形控制器	支持单显、双显复制、双显扩展，DOS下单显
	NUC700	Intel HD610/620 Graphics 图形控制器
	1*MINI-DP接口	支持4K分辨率4096/3840*2160@60Hz
	1*HDMI 1.4接口	支持4K分辨率4096/3840*2160@30Hz
网络功能	1*LAN接口	Intel i219V千兆网卡，支持网络唤醒，PXE功能
	1*M2_WIFI接口	PCIE 3.0信号，支持 Key-E接口M.2 2230 WiFi模块，可改支持WiFi蓝牙模块
硬盘功能	1*NGFF接口	PCIE3.0信号,支持Key-M接口M.2 2260硬盘；默认支持NVME（PCIE）协议和SATA协议自动切换
	1*SATA1接口	标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
	1*SATA_PWR1插针	硬盘供电插针，可取电5V、12V。（4Pin，1*4Pin，2.54mm）
声音功能	支持集成Realtek ALC897HD数字音频解码器，6声道高保真音频控制器
	1*LINE_OUT接口	支持音频输出和MIC输入
	主板HDMI接口支持HDMI显示器音频输出
	主板MINI-DP接口支持DP显示器音频输出
USB功能	3*USB3.0接口	后置标准USB3.0接口
	1*Type C 3.0接口	标准Type C:3.0接口，可接USB设备
	1*F_USB1插针	前置USB2.0插针，一组有2USB2.0 （9Pin，25Pin，2.0mm）
开关功能	1*F_PANEL插针	开关、电源灯、硬盘灯、重启插针（9Pin，2*5Pin，2.0mm）
	1*IR	红外，支持无线数据传输
其他I/O	1*CPU_FAN	CPU风扇插针，支持温控（3Pin，1*3Pin，1.25mm）
运行环境	工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝
BIOS	AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog	看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统	支持Windows 10，Windows 8，Windows 7，Linux等
