| 主板尺寸 | 244mm（L）*244mm（W）*41mm（H） | ||
| CPU | 支持国产兆芯KX6000 16NM全系列板贴CPU | ||
| 芯片组 | ZX-200 | ||
| 电源 | 1* ATX1（20Pin） | 标准台式机电源
主板满载功耗约90W，建议用200W以上电源 |
|
| 1* ATX2（4Pin） | |||
| 内存 | 2*DIMM插槽 | PC-DDR4内存，支持2133/2400/2666MHz内存，最大支持64G | |
| 网络功能 | 2*LAN-RJ45接口 | 默认支持 Realtek 8111H 千兆网卡，可选支持裕太微YT6801千兆网卡；
支持网络唤醒，PXE功能 |
|
| 1*M2_WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持 WiFi/蓝牙模块 | ||
| 显示功能 | 显卡 | 集成ZX C960 DX11超核心显卡，支持单显、双显/三显复制、双显/三显扩展 | |
| 1*VGA接口 | 支持2K分辨率1920*1080@60Hz | ||
| 1*HDMI1® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | ||
| 1*HDMI2® 1.4接口 | 支持4K分辨率4096/3840*2160@30Hz | ||

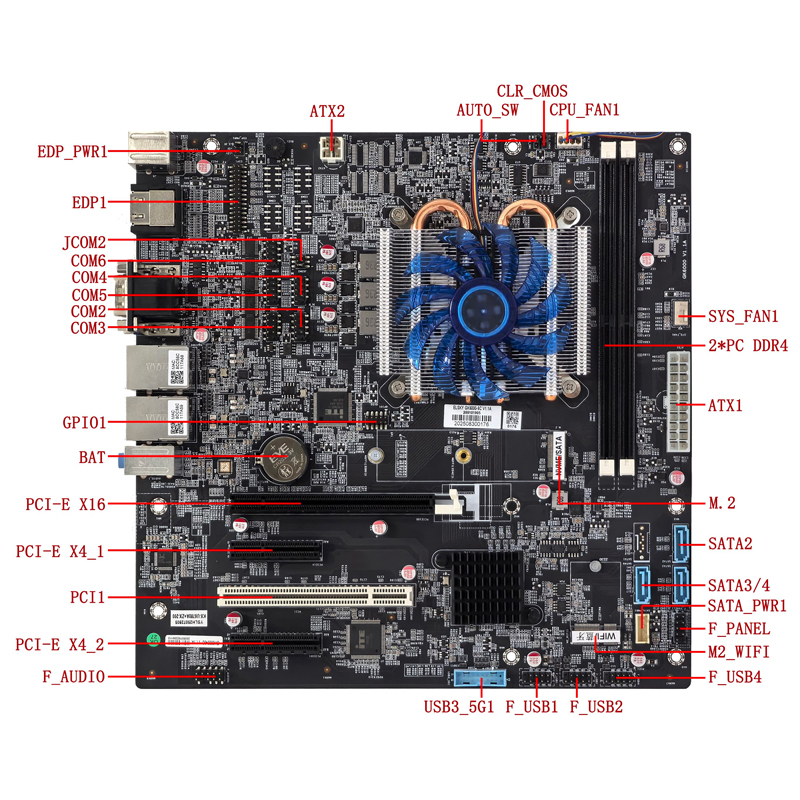

| 1*EDP1插针 | EDP-C屏线；支持分辨率支持分辨率 1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*EDP_PWR插针 | EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| HDMI1®接口与EDP1插针信号为二选一，默认HDMI1®有信号，EDP1插针无信号 | |||
| 1*PCI-E X16插槽 | 支持PCIE3.0 x8信号，支持独立显卡和PCI-E X16设备 | ||
| 2*PCI-E X4插槽 | PCI-E X4_1插槽支持PCIE2.0 x1信号，PCI-E X4_2插槽支持PCIE2.0 x2信号；
可接独立显卡和PCI-E X4设备 |
||
| 接独立显卡后，主板端HDMI/VGA/EDP都无信号输出 | |||

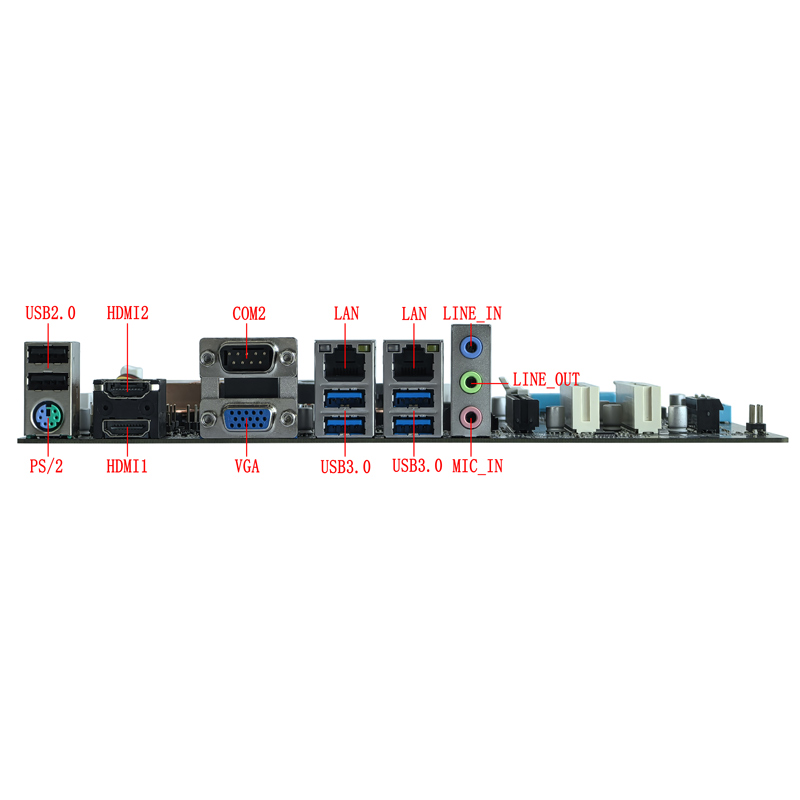

| USB功能 | 4*USB3.0接口 | 后置标准USB3.0接口，最大传输宽带为5Gbps | |
| 2*USB2.0接口 | 后置标准USB2.0接口，最大传输宽带为480Mbps | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*F_USB4插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） | ||
| 1*USB3_5G插针 | 前置USB3.0插针，一组有2*USB3.0 （19Pin，2*10Pin，2.0mm） | ||
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器；
可改支持Conexant CX20632声卡 |
||
| 1*LINE_IN接口 | 支持线路输入（蓝色） | ||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*M.2接口 | 支持Key-M接口M.2 2280 NVME PCIE3.0 x2/ SATA双协议自适应标准SSD | |
| 1*SATA2/3/4接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA_PWR插针 | 硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） | ||
| M.2的SATA信号与SATA1接口的信号二选一，默认SATA1接口无信号 | |||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_SW插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1 DB9接口 | 外置串口，支持标准RS232 | |
| 1*COM2/3插针 | 串口，支持RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | ||
| 1*JCOM2插针 | COM1第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | ||
| 1*COM4/5/6/7/8/9/10插针 | 串口，支持标准RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*PCI插槽 | 标准的PCI插槽，可接PCI设备 | ||
| 1*CPU_FAN1插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | ||
| 1*SYS_FAN1插针 | 系统风扇插针，支持温控 （4Pin，1*4Pin，2.54mm） | ||
| 1*GPIO1插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 1*PS/2接口 | 支持PS/2键盘鼠标 | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | 支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 10，Windows 7，Linux，国产系统等 | ||
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
