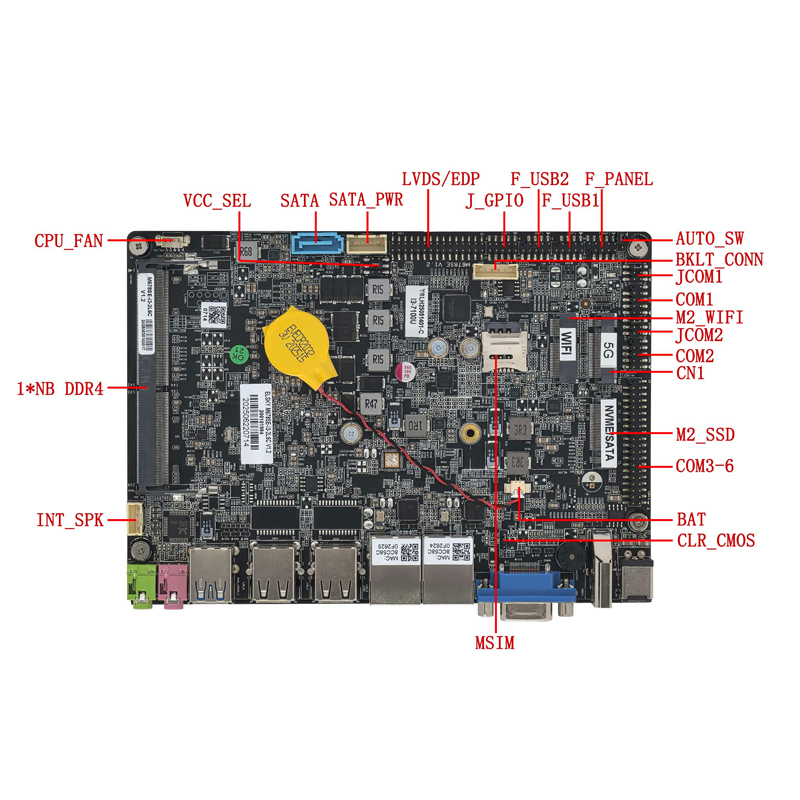

主板尺寸 |
4寸主板：165mm（L）*115mm（W）*32mm（H） | ||
| CPU处理器 | 6代 | 3855U、3955U及Skylake 酷睿i3-6100U、i5-6200U、i7-6500U等 | |
| 7代 | 3865U、3965U及Kabylake 酷睿i3-7100U、i5-7200U、i7-7500U等 | ||
| 8代 | Kaby Lake-R 酷睿i3-8130U、i5-8250U、i7-8550U等 | ||
| 电源 | 1*DC_IN | DC头内直径为2.5MM，只支持12V供电；
6代7代主板满载功耗约40W，建议用12V5A或以上电源； 8代主板满载功耗约60W，建议用12V7A或以上电源； |
|
| 1*4Pin ATX（可选） | |||
| 内存 | 1*SODIMM插槽 | NB-DDR4内存，支持2133/2400MHz内存，最大支持32G | |
| 显示功能 | 6代 | Intel HD Graphics 510/520图形控制器 | 支持单显、双显/三显复制、双显/三显扩展 |
| 7代/8代 | Intel HD Graphics 610/620图形控制器 | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | ||
| 1*HDMI2 2.0接口
（可选） |
支持4K分辨率4096/3840*2160@30Hz | ||
| VGA可改HDMI2，默认支持VGA | |||
| 1*HDMI1 2.0接口 | 支持4K分辨率4096/3840*2160@30Hz | ||
| 1*LVDS插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*VCC_SEL插针 | LVDS/EDP电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*BKLT_CONN插针 | LVDS背光开关背光亮度调节控制 （6Pin，1*6Pin，2.0mm） | ||
| 1*EDP插针（可选） | EDP-B屏线，支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| LVDS与EDP二选一，默认支持LVDS，可改支持EDP，共用插针 | |||

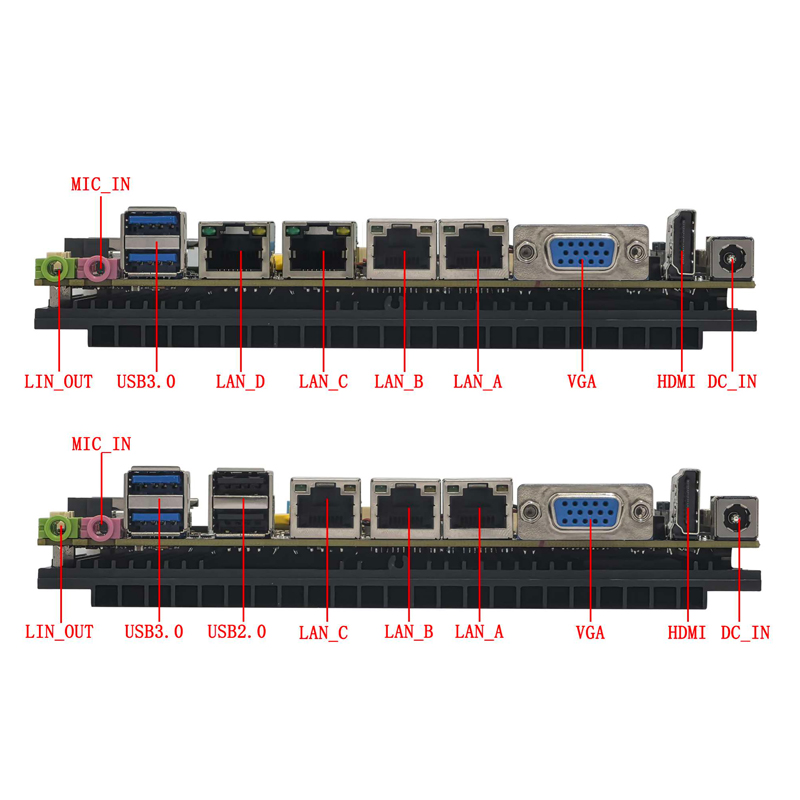

| 网络功能 | 2/3/4*RJ45_LAN | 支持Realtek 8125BGS 2.5G网卡芯片，支持网络唤醒和PXE无盘启动功能。 | |
| 1*M2_WIFI接口 | PCIE 3.0信号，支持 Key-E接口M.2 2230 WiFi模块，可改支持WiFi/蓝牙模块 | ||
| 1*CN1接口 | PCIE 3.0信号，支持Key-B接口M.2 5G（3052/3042）模块，可改硬件支持M.2 4G（3042）模块 | ||
| 3042规格的4G/5G模块与M.2_WIFI模块不能同时接，有干涉，二选一；
3052规格的5G模块与M.2_WIFI模块可同时接，无干涉； |
|||
| 硬盘功能 | 1*M2_SSD接口 | PCIE3.0信号，支持Key-M接口M.2 2280硬盘，可选M.2 2242硬盘；
默认NVME（PCIE）协议和SATA协议共存，自动切换； |
|
| 1*SATA2接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA_PWR2插针 | 硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm） | ||
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器； | ||
| 1*LIN_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | ||

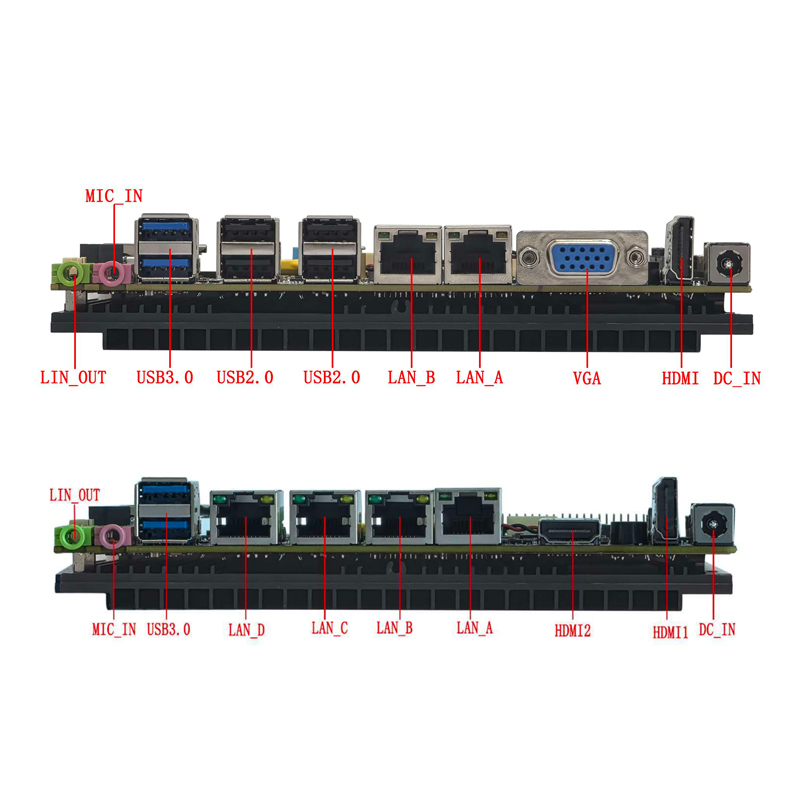

| USB功能 | 2*USB3.0接口 | 后置标准USB3.0接口 | |
| 4*USB2.0接口（双网） | 后置标准USB2.0接口 | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| M2_WIFI的USB信号与F_USB2插针第2/4/6/8/10Pin脚二选一
CN1接口的4G信号与F_USB2插针第1/3/5/7Pin脚二选一 |
|||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.0mm） | |
| 1*AUTO_SW插针 | 上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | COM1插针 | 串口，支持RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） | |
| COM2插针 | 串口，支持标准RS232 （9Pin，2*5Pin，2.0mm） | ||
| COM3-6插针 | 串口，支持标准RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*JCOM1/2插针 | 控制COM1/2第9脚电压 0V/5V/12V可选 （6Pin，2*3Pin，2.0mm） | ||
| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，1.25mm） | ||
| 1*MSIM卡槽 | 支持SIM卡，用4G/5G时需要SIM卡 | ||
| 1*J_GPIO插针 | GPIO控制插针 （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 6/7代支持Windows 10，Windows 8，Windows 7、Linux等；
8代支持Windows 11、Windows 10，Linux等 |
||

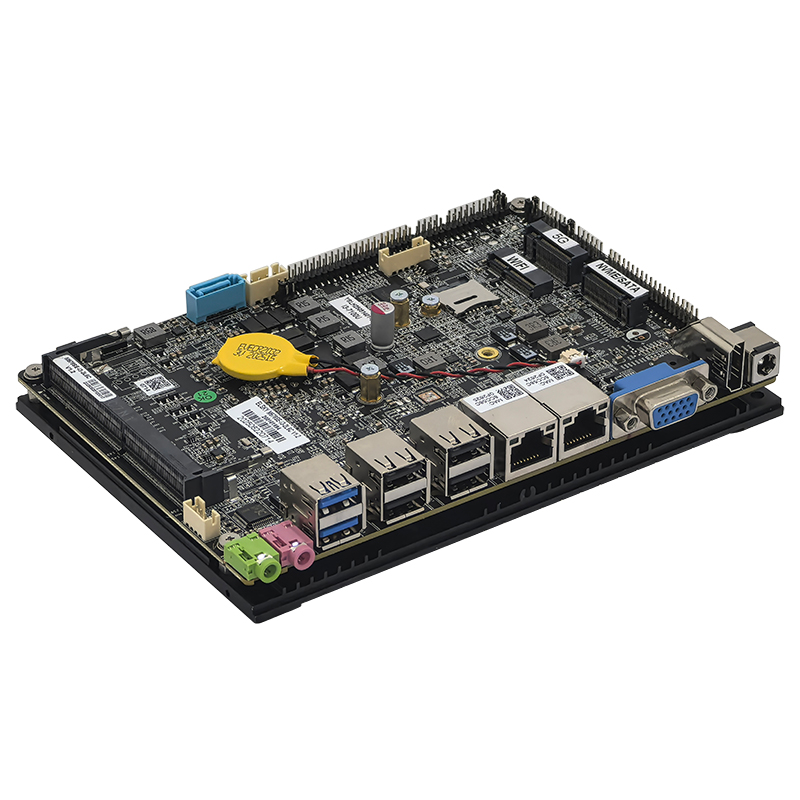

产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
