| 主板尺寸 | 4寸主板：165mm（L）*115mm（W）*32mm（H） | ||
| CPU处理器 | 支持Intel® Alder Lake-N系列N200、N100、N97、N95、i3-N305等
支持Intel® Twin Lake系列N150、N250、i3-N350、i3-N335等 |
||
| 内存支持 | 1*NB-DDR4 SODIMM内存插槽，支持单通道2133/2400/2666/2933/3200MHz内存，最大支持16GB | ||
| 电源 | 1*DC_JACK | 支持12V~24V宽压电压，DC头内直径为2.5MM
主板满载功耗约30W。建议用12V/4A或以上电源 |
|
| 1*DC_PWR（4Pin）可选 | |||
| 显示功能 | Intel UHD Graphics，支持单显、双显/三显复制、双显/三显扩展 | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | ||
| 1*HDMI2® 2.0接口(可选) | 支持4K分辨率4096/3840*2160@60Hz | ||
| VGA接口可改支持HDMI2® 2.0接口 | |||
| 1*HDMI1® 2.0接口 | 4K分辨率4096/3840*2160@60Hz | ||

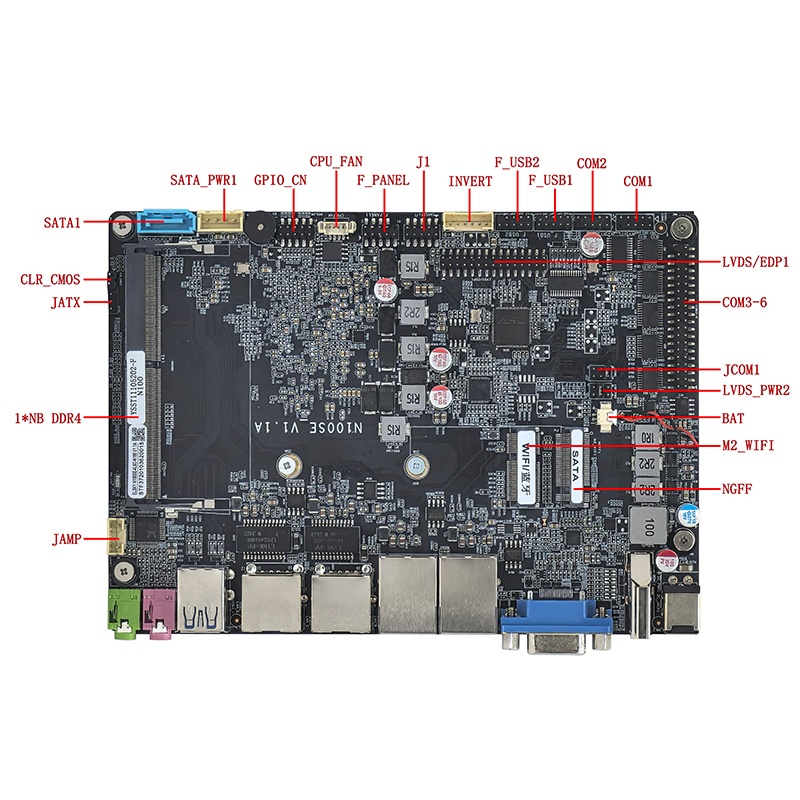

| 1*LVDS/EDP1插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| LVDS与EDP1为二选一，共用插针，EDP1不支持4K分辨率，EDP用EDP-B屏线 | |||
| 1*LVDS_PWR2插针 | LVDS/EDP1电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*INVERT插针 | LVDS/EDP1背光开关控制插针 （6Pin，1*6Pin，2.0mm） | ||

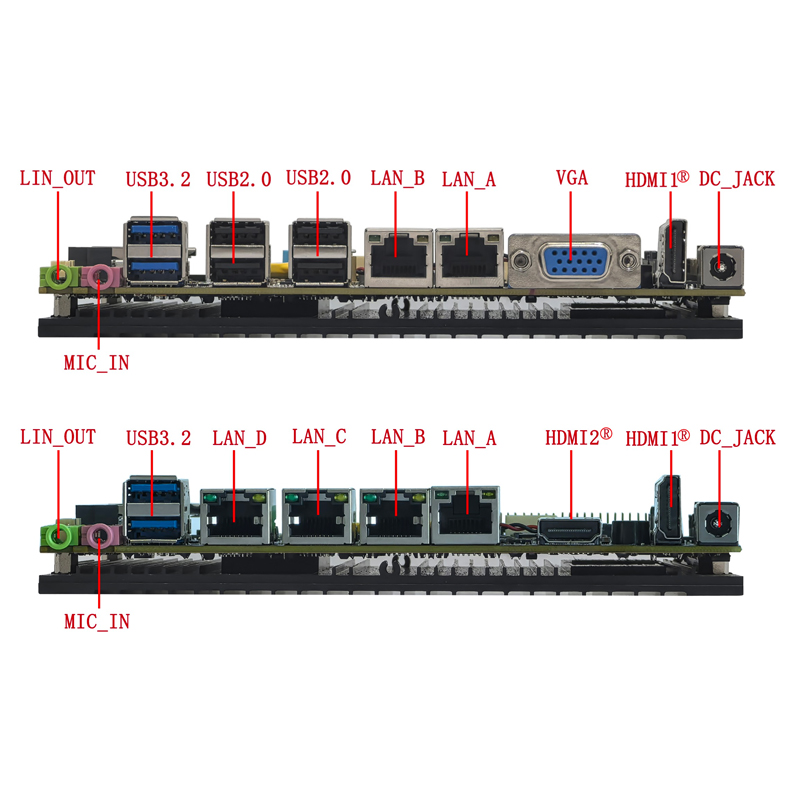

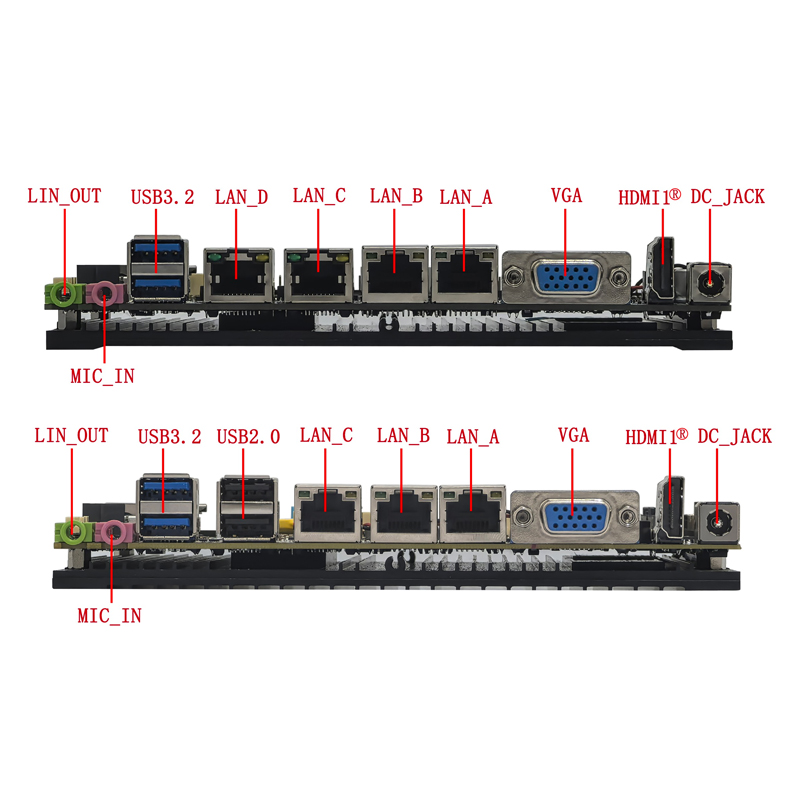

| 网络功能 | 2/3/4*RJ45 LAN接口 | 支持Intel® I226-V 2.5G 网卡芯片，支持网络唤醒和PXE无盘启动功能。 | |
| 1*M2_WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持WiFi蓝牙模块 | ||
| 硬盘功能 | 1*SATA1接口 | 标准SATA 3.0硬盘接口 | |
| 1*SATA_PWR1插针 | 硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm） | ||
| 1*NGFF(M.2)接口 | 默认支持SATA协议；可改硬件支持Key-M接口M.2 2280 NVME PCIE4.0 x1 SSD； | ||
| 主板NGFF（M.2）接口的PCIE信号与LAN_D接口的PCIE信号二选一，主板支持四网时，NGFF（M.2）接口只支持SATA协议的SSD硬盘； | |||
| 声音功能 | 默认支持Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器 | ||
| 1*LIN_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*JAMP插针 | 功放支持8欧5瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） | ||
| USB功能 | 2*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps | |
| 4*USB2.0接口（双网） | 后置标准USB2.0接口，最大传输宽带为480Mbps | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*JATX插针 | 支持硬件控制上电开机 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | COM1插针 | 串口，默认支持RS232 （9Pin，2*5Pin，2.0mm） | |
| COM2插针 | 串口，支持RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） | ||
| COM3-6插针 | 串口，支持标准RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*JCOM1插针 | 可控制COM1第九脚电压0V/5V/12V （6Pin，2*3Pin，2.0mm） | ||
| 所有串口可改硬件支持TTL | |||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （2Pin，1*2Pin，2.54mm） | ||
| 1*CPU_FAN插针 | CPU风扇插针，支持温控 （4Pin，1*4Pin，1.25mm） | ||
| 1*J1插针 | 调试插针 （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 11，Windows 10，Linux等
（N100和i3-N300支持Windows10，Windows11 22H2及以上版本） |
||

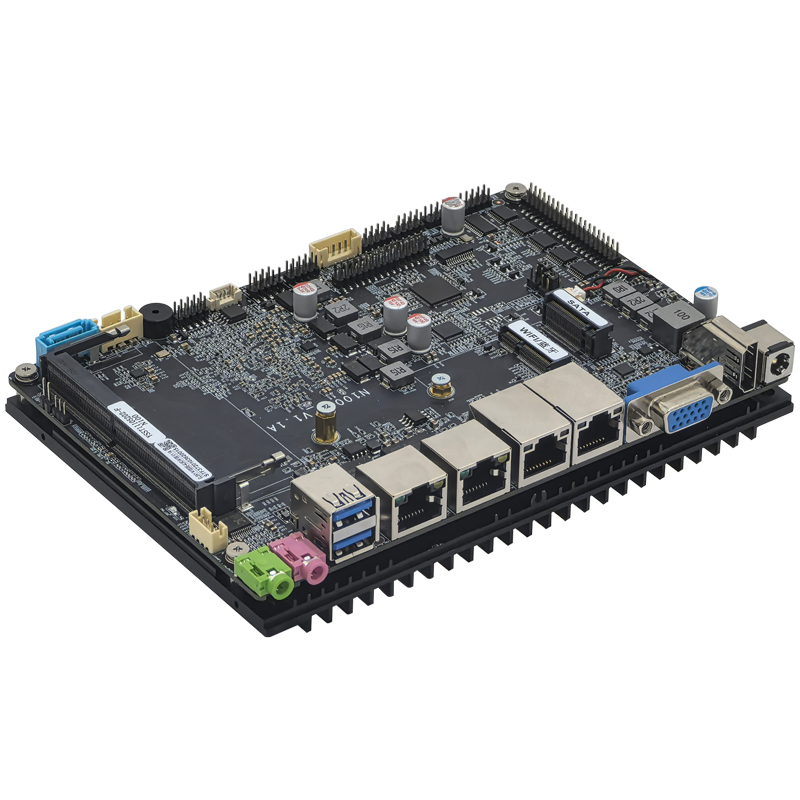

产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
